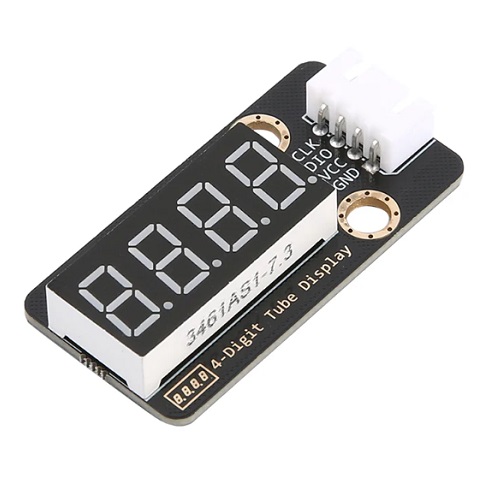

Modul LED display 4x 7seg 0,36″ znamke Acebott združuje štiri 7-segmentne števke z gonilnikom TM1637 na eni ploščici. Namesto deset ali več pinov, ki jih zahteva klasičen 7-segmentni prikaz brez gonilnika, TM1637 vse štiri števke krmili prek samo dveh signalnih pinov – CLK in DIO – kar sprosti preostale nožice mikrokrmilnika za senzorje in druge module.

Acebott izdeluje module za izobraževalne komplete, zato je ta plošča zasnovana za enostavno povezovanje: štirje kontrolni pini v standardnem rastru 2,54 mm (VCC, GND, CLK, DIO) se brez težav znajdejo na breadboardu. Modul deluje na 3,3 V in 5 V, ima skupno anodo in vgrajeno dvopičje za prikaz ure, zato ga brez pretvornika ravni priključiš na Arduino UNO, Nano, Mega, pa tudi na ESP32, ESP8266 ali Raspberry Pi Pico.

Anatomija modula

Ključne lastnosti

• Krmiljenje z dvema pinoma – CLK in DIO gresta na poljubna digitalna pina; naslova kot pri I2C ni
• 8 stopenj svetlosti – nastaviš programsko, od zatemnjene do polne
• Vgrajeno dvopičje – za prikaz časa (HH:MM ali MM:SS)
• Raster 2,54 mm – pini se neposredno prilegajo breadboardu in jumper žicam
• Skupna anoda – standardna vezava, združljiva z večino knjižnic za TM1637
• Zasnova Acebott za izobraževalne komplete – pregledna razporeditev pinov, primerna za začetnike
• Delovanje na 3,3 in 5 V – brez pretvornika ravni na večini plošč

Kaj potrebujem za začetek?

• Arduino ali ESP plošča – gosti program in poganja modul
• 4 ženske-ženske povezovalne žice – VCC, GND, CLK, DIO
• Knjižnica TM1637Display – namestiš jo prek Arduino Library Manager
• Breadboard (po želji) – za prve poskuse brez spajkanja

Moj prvi projekt – 3 koraki

1. Priključi VCC na 5 V, GND na maso, CLK in DIO na dva prosta digitalna pina (npr. 2 in 3)
2. V Arduino IDE odpri Library Manager in namesti knjižnico TM1637Display
3. Naloži primer, ki izpiše »1234« ali tekočo uro z utripajočim dvopičjem

Primeri uporabe

• Digitalna ura in štoparica (dvopičje MM:SS)
• Števec obratov ali izdelkov (senzor + prikaz)
• Voltmeter ali prikaz temperature (ADC / senzor)
• Odštevalnik za kuhinjo ali delavnico

Tehnični pregled

Tehnične specifikacije

Primerjava: TM1637 vs 74HC595 vs MAX7219

Inženirski PRO nasvet

Protokol TM1637 je videti kot I2C, a to ni. Modul nima naslova, zato ga ne moreš deliti na isti liniji z resničnimi I2C napravami – CLK in DIO pa smeta na katerakoli digitalna pina. Dvopičje ni ločen segment: vklopiš ga z bitom 0x80 na drugi števki, kar v knjižnici TM1637Display opravi metoda showNumberDecEx().

Kompatibilnost

Deluje z Arduino IDE (knjižnica TM1637Display, avtor avishorp) na Arduino UNO, Nano, Mega in Leonardo ter na ESP8266, ESP32, STM32 in Raspberry Pi Pico. Ker sprejme 3,3 V in 5 V logiko, pretvornik ravni ni potreben. Modul znamke Acebott je zasnovan za izobraževalne komplete in projekte v šolah.
