Modul IR senzor za izogibanje oviram Acebott

Opis

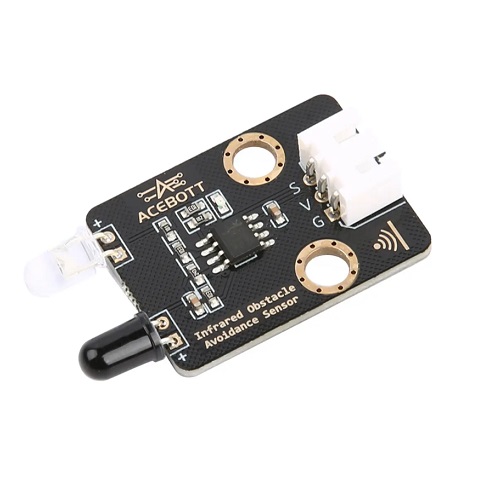

Modul IR senzor za izogibanje oviram ACEBOTT

Modul IR senzor za izogibanje oviram ACEBOTT zaznava ovire pred vozilom ali robotom s pomočjo infrardečih žarkov in digitalnega izhoda. Sestavljen je iz IR-oddajnika in sprejemnika ter nastavljivega potenciometra za občutljivost, kar omogoča prilagoditev razdalje zaznave. Primeren je za hobiste, dijake, študente in inženirje, ki želijo vgraditi preprosto rešitev za zaznavo ovir v svoje DIY- ali robotizirane projekte. Uporablja se pri samostojnem upravljanju vozil, avtomatizaciji procesov, gradnji robotov in kot učni pripomoček za spoznavanje osnov elektronike in programiranja. Izdelek prinaša zanesljivo delovanje v različnih pogojih zaradi enostavne montaže, nastavljivega dometa in direktnega TTL-izhoda, ki omogoča hitro integracijo z mikrokontrolerji (Arduino, Raspberry Pi) ali drugimi krmilniki.

Tehnične specifikacije

• Delovna napetost: 3.3~5 V

• Delovni tok: ~15 mA

• Razdalja zaznave: 2 cm – 30 cm (nastavljivo)

• Izhodni signal: digitalni (TTL)

• Občutljivost: nastavljiva z potenciometrom

• Delovni kot: ~35°

• Temperaturno območje: -20 °C – +60 °C

• Dimenzije modula: 32 mm × 15 mm

Nastavitev in kalibracija

Za pravilno delovanje najprej povežite modul z napajanjem (3.3 V ali 5 V) in GND, izhodni pin pa vstavite v digitalni vhod mikrokontrolerja. Občutljivost prilagodite z vrtljivim potenciometrom: obrni ga v eno smer za daljšo razdaljo zaznave in v drugo za krajšo. Pred končno montažo preizkusite modul na belem ozadju, da zagotovite, da senzor pravilno prepozna črne ali temne objekte.

Področja uporabe

Modul ACEBOTT se pogosto uporablja v mobilnih robotih za izogibanje oviram na samodejnih vozilih, pri vzpostavljanju linijskih vodil in za varnostne aplikacije v industrijski avtomatizaciji. Prav tako je priljubljen v izobraževalnih laboratorijih, kjer služi kot praktičen primer zaznavanja bližine in digitalne obdelave signalov.

Kompatibilnost

Združljiv je z razvojnimi platformami, ki podpirajo 3.3 V ali 5 V logiko, kot so Arduino (Uno, Nano, Mega), Raspberry Pi (prek ADC-sklopov ali prek vmesnikov za digitalni vhod) ter drugi mikrokontrolerji ESP8266 in ESP32. Deluje z večino robotnih ščitov in plošč za prototipiranje, ki omogočajo dostop do digitalnih vhodov.
