ESP32-P4 Dev z zvočnikom WaveShare

Opis

ESP32-P4 Dev z zvočnikom WaveShare

Waveshare ESP32‑P4‑Module‑DEV‑KIT je večpredstavna razvojna plošča, zasnovana okoli SoC ESP32‑P4 in dodatnega ESP32‑C6 za brezžično povezljivost Wi‑Fi 6 in Bluetooth 5 BLE. Plošča nudi bogat nabor vmesnikov za človeško‑računalniško interakcijo: MIPI‑CSI (kamera, 2‑lane), MIPI‑DSI (zaslon, 2‑lane), USB 2.0 OTG HS, RJ45 Ethernet z možnostjo PoE prek izbirnega modula, SDIO 3.0 reža za microSD in 40‑pin razširitveni konektor, združljiv z Raspberry Pi HAT postavitvijo. Ciljna skupina so dijaki, študenti, hobisti in inženirji, ki potrebujejo cenovno ugodno platformo za razvoj multimedijskih, IoT in edge‑AI aplikacij. Primeri uporabe: zajem in obdelava slike, prikaz na zaslonu prek DSI, omreženi senzorji, industrijska komunikacija, pametna domača vozlišča, izobraževanje in hitri prototipi.

Specifikacije

• mikrokrmilnik: ESP32‑P4 (RISC‑V, 32‑bit, dvojedrni do 400 MHz) + ESP32‑C6 (Wi‑Fi 6, BLE 5)
• pomnilnik: do 32 MB PSRAM na modulu, 16 MB NOR Flash
• brezžično: Wi‑Fi 6 in Bluetooth 5 BLE (prek ESP32‑C6)
• video in slika: MIPI‑CSI 2‑lane (kamera), vgrajen ISP, JPEG kodek, PPA, H.264 enkoder
• prikaz: MIPI‑DSI 2‑lane (zaslon)
• USB: USB 2.0 OTG High‑Speed, preklop naprava/host z jumperjem
• omrežje: RJ45 Ethernet 100 Mb/s; vmesnik za zunanji PoE modul

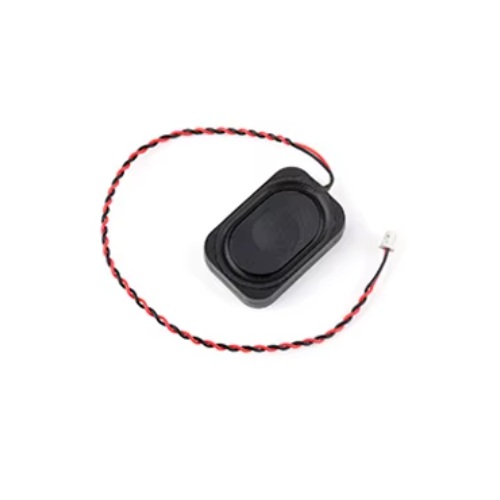

• zvok: vgrajen mikrofon, priključek za zvočnik (MX1.25 2‑pin, 8 Ω do 2 W)
• shranjevanje: microSD reža (SDIO 3.0)

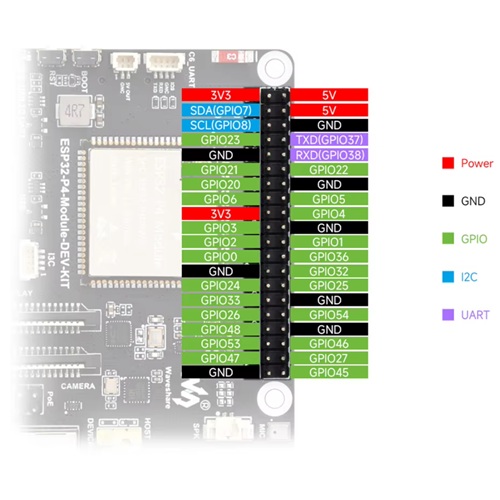

• razširitve: 40‑pin GPIO header, združljiv z Raspberry Pi HAT razporeditvijo
• priključki: 2× USB Type‑A (prek OTG), 2× Type‑C (napajanje, programiranje), 5V napajalni terminal
• komunikacije: SPI, I2C, I3C, I2S, UART, TWAI, PWM, MCPWM, RMT, ADC, LED PWM
• gumbi in indikacija: BOOT, RST, LED za napajanje
• varnost: secure boot, šifriranje flasha, strojni kripto pospeševalnik, RNG, digitalni podpis, APM in ločevanje dovoljenj
• dimenzije plošče: 85 × 56 mm; razmak montažnih lukenj vodoravno 58 mm, navpično 49 mm

Kaj izstopa pri tej plošči

Kombinacija ESP32‑P4 za obdelavo slike in zvoka ter ESP32‑C6 za Wi‑Fi 6/BLE omogoča projekte, kjer potrebujete hitro večpredstavnost in sodobno brezžično povezljivost na eni plošči. MIPI‑CSI/DSI prineseta neposredno povezavo kamere in zaslona brez dodatnih pretvornikov, 40‑pin razpored pa olajša uporabo obstoječih HAT razširitev.

Področja uporabe

• pametni prikazovalniki, panele z dotikom in info kioski
• vgrajeni video vratarji in kamere z lokalno obdelavo slike
• glasovni asistent ali zvočni projekti s predvajanjem in zajemom
• industrijski IoT prehodi z Ethernetom ali Wi‑Fi 6
• izobraževalni kompleti za multimedijo, računalniški vid in RISC‑V

Kompatibilnost

• programska oprema: Espressif ESP‑IDF in Arduino Core za ustrezne čipe
• strojna oprema: 40‑pin postavitev združljiva z Raspberry Pi HAT ekosistemom
• napajanje in logični nivoji: 3.3 V logika na GPIO; napajanje prek USB‑C ali 5 V terminala; za PoE je potreben dodatni modul
