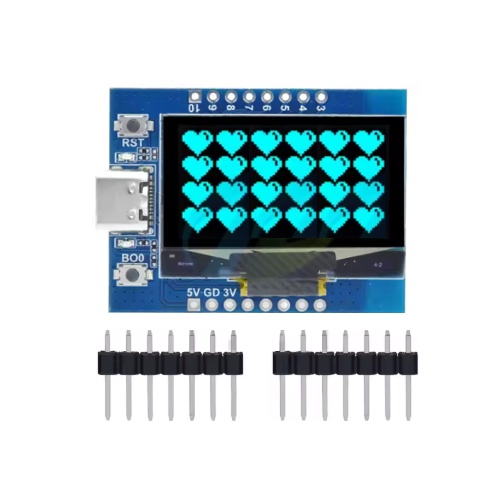

ESP32-C3 WiFi+Bluetooth 1.3″OLED typeC-USB

ESP32-C3 z vgrajenim 1.3″ OLED — lokalni prikaz IoT stanja brez zunanjega zaslona

ESP32-C3 WiFi+Bluetooth 1.3”OLED je razvojna plošča z vgrajenim 1,3-palčnim monokromatskim OLED zaslonom (I²C, SDA=GPIO5, SCL=GPIO6). Za razliko od 0.42″ OLED variant je ta zaslon znatno večji in primeren za prikaz več informacij — temperature, vlage, WiFi stanja, ur ali enostavnih menijev. Jedro je ESP32-C3 (RISC-V 32-bit, 160 MHz) z WiFi 802.11 b/g/n in Bluetooth 5 LE.

Plošča je na voljo v dveh barvnih različicah zaslona: bela (bela svetleča za besedilo) in modra (modra svetleča). Obe imata enak funkcionalnost. Priklop plošče je USB-C, programiranje v Arduino IDE, ESP-IDF ali MicroPython. Dedicirani GPIO5 in GPIO6 za I²C OLED pomenita, da sta ti dve mesti zasedeni — to je ključno vedeti pri načrtovanju priklopa dodatnih I²C senzorjev.

Anatomija krmilnika

Ključne lastnosti

• 1,3″ OLED zaslon (I²C) – vidno večji od 0,42″; primeren za grafe, več vrstic besedila in ikone
• Dedicirani OLED pini: SDA=GPIO5, SCL=GPIO6 – OLED je fiksno priključen; ne smete jih uporabiti za druge I²C naprave brez multiplekserja
• WiFi 802.11 b/g/n + BLE 5.0 – dvojna brezžična komunikacija
• Keraminska PCB antena – vgrajena in zanesljiva
• 5 ADC kanalov – za analogne senzorje temperature, svetlobe, vlage
• BOOT in RST tipki – za lažje programiranje
• Varnostni pospeševalniki – AES, SHA, RSA, Secure Boot

Kaj potrebujem za začetek?

• USB-C kabel – za programiranje in napajanje
• Arduino IDE 2.x z ESP32-C3 core – Tools → Board → ESP32C3 Dev Module
• SSD1306 ali SH1107 OLED knjižnica – za 1,3″ I²C OLED (128×64 px — preverite size)
• I²C senzorji na ločenih pinih – ker GPIO5/6 zasedene z OLED; za I²C mux ali direktno na te pini

Moj prvi projekt – 3 koraki

1. Priklopi USB-C; namesti ESP32-C3 core; namesti Adafruit SSD1306 knjižnico
2. Inicializiraj OLED: I²C naslov 0x3C, SDA=5, SCL=6; izpiši “Hello OLED”
3. Naloži WiFiScan in temperatura iz senzorja ter prikaži na OLED zaslonu v realnem času

Primeri uporabe

• Mini IoT statusna postaja (temperatura, vlaga, WiFi signal — vse na 1,3″ OLED)
• BLE senzorski prikazovalnik (BLE sprejme data z nosljive naprave + prikaže na OLED)
• Preprosta ura z OLED (RTC + WiFi NTP čas + prikaz na zaslonu)
• Diagnosticni zaslon IoT (stanje MQTT, ping, napajanje — lokalni debug brez računalnika)
• Nosljiva merilna naprava (kompakten format z zaslonom za neposreden prikaz)

Tehnični pregled

Tehnične specifikacije

Primerjava: C3 1.3″ OLED vs C3 0.42″ OLED vs ESP8266+OLED

Inženirski PRO nasvet

GPIO5 in GPIO6 sta EKSKLUZIVNO za OLED — ne priključejte drugega I²C naprave brez TCA9548A mux – OLED zaslon je fiksno priključen na GPIO5 (SDA) in GPIO6 (SCL). Če želite na isti I²C vodilo dodati npr. BME280 senzor, imate dve možnosti: (1) preverite, ali ima senzor drugačen I²C naslov (0x76 vs 0x3C za OLED) — več naprav na istem vodičlu je DOVOLJENO; (2) za bolj kompleksne projekte z več I²C napravami na istem naslovu uporabite TCA9548A I²C multiplekser. Alternativno: na ESP32-C3 lahko definirate programabilni I²C na katerihkoli GPIO za dodatne naprave, z Wire1.begin(SDA_PIN, SCL_PIN).

Kompatibilnost

Arduino IDE 2.x z ESP32-C3 core. ESP-IDF v5.x. MicroPython. Za OLED: Adafruit SSD1306 (ali SH1107) knjižnica za I²C na GPIO5/6. Barvi zaslona: bela ali modra (enaki specs, različna barva svetlobe LED zaslona).

Dokumentacija

• ESP32-C3 Datasheet (PDF)
• ESP-IDF ESP32-C3 dokumentacija
