ESP32-P4-ETH typeC-USB WaveShare
€23.99 (DDV vključen)
ESP32-P4-ETH WaveShare je multimedijska razvojna ploščad s 32 MB PSRAM, Ethernet RJ45, MIPI-CSI/DSI in USB-C OTG za zahtevne HMI in IoT projekte.
1 na zalogi
Opis
ESP32-P4-ETH WaveShare – Multimedijska razvojna plošča
ESP32-P4-ETH WaveShare je visokozmogljiva razvojna plošča, zgrajena na Espressifovem čipu ESP32-P4 z dvojnim RISC-V jedrom do 400 MHz. Opremljena je z 32 MB PSRAM, 32 MB NOR Flash, Ethernet RJ45 (z možnostjo PoE), MIPI-CSI in MIPI-DSI vmesnikoma ter USB-C OTG HS (USB 2.0). Plošča je namenjena zahtevnim HMI, industrijskim IoT in Edge AI projektom, kjer sta potrebni visoka procesorska moč in multimedijska podpora.
Espressifova odprta koda in obsežna dokumentacija poskrbita za pregledno integracijo kamer, zaslonov in omrežne komunikacije.

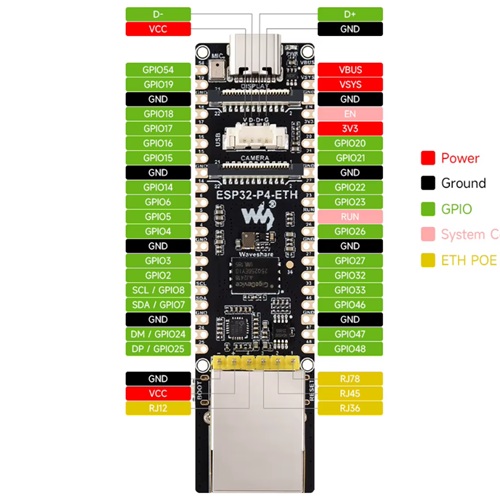

Anatomija razvojne plošče
| Tip | Razvojna plošča / Dev Board |
| Čip | ESP32-P4, dvojno RISC-V jedro, do 400 MHz |
| PSRAM | 32 MB |
| Flash | 32 MB NOR Flash |
| Ethernet | RJ45 (PoE modul vmesnik) |
| USB | USB-C OTG HS (USB 2.0) |
| Kamerni vmesnik | MIPI-CSI 2-lane z ISP, H.264 enkoder, JPEG |
| Zaslonski vmesnik | MIPI-DSI 2-lane (5/7/8/10.1 palca) |
| Zvok | SMD mikrofon + MX1.25 2P zvočni izhod (8 Ohm, 2W) |
| Pomnilniška kartica | SDIO 3.0 (microSD) |
| GPIO | 27 GPIO, 2×20 pin header (40 skupaj) |
| Varnost | Secure boot, Flash šifriranje, RNG, APM |
Ključne lastnosti
- Ethernet RJ45 z PoE – zanesljiva žična omrežna povezava z možnostjo napajanja prek Ethernet kabla (PoE modul).
- MIPI-CSI 2-lane – priklop MIPI kamer (npr. OV5647) z ISP obdelavo slike, H.264 enkoderjem in JPEG stiskanjem.
- MIPI-DSI 2-lane – poganja barvne zaslone od 5 do 10.1 palca za HMI vmesnike.
- 32 MB PSRAM + 32 MB Flash – dovolj pomnilnika za video buffering, TensorFlow Lite modele in zahtevne aplikacije.
- USB-C OTG HS – USB 2.0 visoke hitrosti za zahtevne prenose podatkov in OTG naprave.
- Vgrajeni mikrofon + zvočnik izhod – glasovne aplikacije brez zunanje avdio elektronike.
Kako priključim krmilnik?
- Plošča je kompleten razvojni modul – ESP32-P4 je že integriran na PCB.
- Priklopi USB-C kabel za napajanje in programiranje prek ESP-IDF ali Arduino IDE.
- Za MIPI kamero (npr. OV5647) priklopi FPC kabel na CSI konektor in nastavi v ESP-IDF kodi.
- Za DSI zaslon priklopi FPC kabel na DSI konektor, izberi ujemajoči gonilnik v ESP-IDF.
- Za Ethernet priklopi RJ45 kabel, PoE modul namesti v vmesni konektor po potrebi.
Primeri uporabe
- Industrijski HMI vmesnik (DSI zaslon + Ethernet + touch)
- Edge AI kamera (MIPI-CSI + H.264 video enkoder + Wi-Fi/Ethernet prenos)
- Glasovni asistent (vgrajeni mikrofon + zvočnik + ESP-SR)
- Industrijski IoT gateway (Ethernet + UART/SPI/I2C senzorji)
- Video nadzor s shranjevanjem (MIPI-CSI + microSD + Ethernet)
Tehnični pregled
Tehnične specifikacije
| Jedro | Dual-core RISC-V, do 400 MHz |
| PSRAM | 32 MB |
| Flash | 32 MB NOR Flash |
| Ethernet | 10/100 Mbps RJ45, PoE modul vmesnik |
| USB | USB-C OTG HS (USB 2.0 High Speed) |
| MIPI-CSI | 2-lane, ISP, H.264, JPEG |
| MIPI-DSI | 2-lane, 5/7/8/10.1 palca zasloni |
| Zvok | SMD mikrofon, MX1.25 2P, 8 Ohm 2W |
| microSD | SDIO 3.0 |
| GPIO | 27 GPIO, 2×20 header |
| Varnost | Secure boot, Flash šifriranje, RNG, APM |
| Napajanje | USB-C 5V |
Primerjava: ESP32-P4-ETH vs ESP32-P4-WIFI6
| Lastnost | ESP32-P4-ETH | ESP32-P4-WIFI6 |
| Ethernet | Da (RJ45 + PoE) | Ne |
| Wi-Fi 6 / BLE 5 | Ne | Da (prek ESP32-C6) |
| PSRAM | 32 MB | 32 MB |
| MIPI-CSI/DSI | Da | Da |
| USB-C OTG | Da | Da |
| Zvok | Da (mikrofon + izhod) | Ne (samo izhod) |
| Raspberry Pi HAT | Ne | Da (40-pin) |
Inženirski PRO nasvet
Za PoE napajanje investirajte v WaveShare PoE modul za ESP32-P4 – ko je plošča nameščena v omari brez USB dostopa, PoE modul zagotovi napajanje in Ethernet v enem kablu, kar dramatično poenostavi inštalacijo industrijskih vozlišč.
Kompatibilnost
Plošča vsebuje integriran ESP32-P4 modul. Programiranje prek ESP-IDF v5.3+ ali Arduino IDE. Kamerni vmesnik je kompatibilen z OV5647 in drugimi MIPI-CSI kamerami. DSI vmesnik podpira WaveShare 5, 7, 8 in 10.1 palca zaslone.
