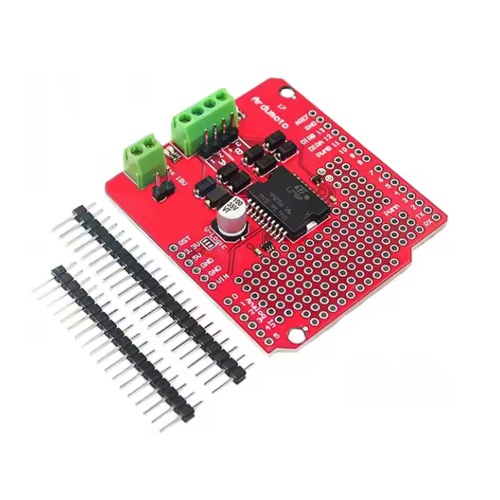

Arduino UNO Dual Channel DC Motor Driver Shield L298N v3

Arduino UNO Dual Channel DC Motor Driver Shield L298N v3

Ta shield uporablja L298P H-mostičen gonilnik in omogoča neodvisno krmiljenje dveh DC motorjev ali enega bipolarnega koračnega motorja z do 2 A toka na kanal. Smer vrtenja in hitrost se nastavljata prek digitalnih in PWM izhodov Arduino plošče.

Shield se neposredno nasadi na Arduino UNO ali kompatibilno ploščo — ni potrebna žična vezava. Napaja se iz zunanjega vira prek VIN priključka, logika pa deluje na 5 V Arduino ravni.

Ključne lastnosti

• Čip L298P (H-mostičen gonilnik) – preizkušen gonilnik za induktivne bremene; integriran v DIP ohišje, preprost za diagnostiko
• Dva neodvisna kanala – vsak kanal krmili en motor ločeno po smeri in hitrosti, skupaj do 2 A trajno na kanal
• PWM regulacija hitrosti – hitrost nastavljate z analogWrite() na ustreznih PWM pinih, resolucija 8-bit (0–255)
• Vijačne sponke za motorje – priklop motorjev brez spajkanja, trdna mehanska zveza
• LED indikatorji – vizualna potrditev delovanja posameznega kanala pri testiranju
• Zaščitne diode – ščitijo pred povratnimi napetostnimi sunki pri hitrem zaviranju ali spremembi smeri
• Ločeno napajanje motorjev – motorni VIN je ločen od Arduino 5 V logike, kar preprečuje motnje na napajalni liniji

Kaj potrebujem za začetek?

• Arduino UNO (ali kompatibilna plošča) – osnova za vse eksperimente
• USB kabel tipa B – za programiranje Arduino plošče
• Arduino IDE – brezplačno na arduino.cc, za pisanje in nalaganje programov
• Zunanji napajalnik za motorje – tipično 7–12 V DC; ločen od USB, da motorji ne obremenjujejo računalniškega porta
• Dva DC motorja (3–12 V) – hobbyist motorji, motorji iz igrač ali standardni GA12-N20 / N30 tipi
• Breadboard + jumper kabli – za prve poskuse brez spajkanja

Moj prvi projekt – 3 koraki

1. Nasadite shield na Arduino UNO in v vijačne sponke priključite oba DC motorja (M1 in M2 terminali). Zunanji napajalnik priključite na VIN in GND sponki shielda.
2. V Arduino IDE odprite primer File → Examples → AFMotor → MotorTest (knjižnica AFMotor) oziroma napišite direkten klic digitalWrite + analogWrite na pine 4, 5, 7, 6 glede na pinout shielda.
3. Naložite program in preverite: oba motorja se morata vrteti naprej, nato nazaj, nato ustaviti — LED indikatorja na shieldu se pri tem prižgeta in ugasneta skupaj z motorjem.

Primeri uporabe

• Robotski vozički z diferencialnim krmiljenjem (dva motorja, ločena PWM kanala za zavijanje)
• Sledilec črte (IR senzorji + PID regulacija hitrosti levih in desnih koles)
• Koračni motor za CNC ali 3D-tiskalnik prototip (bipolarni koračni motor, step/dir krmiljenje)
• Avtomatska roleta ali žaluzija (DC motor z mejnima stikaloma za pozicijsko krmiljenje)
• Konvejerni trak za šolski laboratorij (demonstracija smeri in hitrosti, menjavanje PWM vrednosti)
• Robotska roka z dvema sklepoma (vsak kanal krmili eno os z motorjem in enkoderjem)

Tehnični pregled

Tehnične specifikacije

Primerjava: L298N Shield v3 vs L298N modul (ploščica) vs TB6612FNG modul

Inženirski PRO nasvet

Napetostna izguba L298P – L298P je BJT H-mostičen z izpadmo napetostjo ~2 V na kanal. Če napajate 6 V motorje, bo na sponkah le ~4 V. Za kompenzacijo izberite napajalnik, ki je za ~2 V višji od nominalne napetosti motorja, ali pa preklopite na MOSFET gonilnik (npr. TB6612FNG) pri zahtevnejših projektih.

Kompatibilnost

Shield je kompatibilen z Arduino UNO R3 in kloni z identičnim razporedom pinov. Za krmiljenje zadostuje standardna knjižnica AFMotor (Adafruit Motor Shield Library v1) ali direktno digitalWrite + analogWrite brez dodatnih knjižnic. Arduino IDE 1.8.x in 2.x sta oba podprta. OS: Windows, macOS, Linux.

Dokumentacija

• L298 datasheet — STMicroelectronics (PDF)
• AFMotor knjižnica — GitHub (Adafruit)
