Uvod

Časovni rele je stikalna komponenta, ki namesto takojšnjega preklopa v vezje vnese zakasnitev ali ponavljajoč se cikel. Namesto da bi vklop naprave sledil sprožilnemu signalu v istem trenutku, časovni rele počaka nastavljeni čas, preklaplja v rednih intervalih ali oboje hkrati. Uporablja se povsod, kjer mora nekaj vklopiti, izklopiti ali ponoviti samostojno, brez človeka in brez mikrokrmilnika, ki bi štel čas.

V tem članku razložim, kako časovni rele deluje v notranjosti, katere vrste obstajajo, kje se dejansko uporablja, kdaj je smiselnejši od relejnega modula, ki ga krmili Arduino ali ESP32 s kodo, in na kaj paziti pri izbiri ter montaži, še posebej pri 230 V.

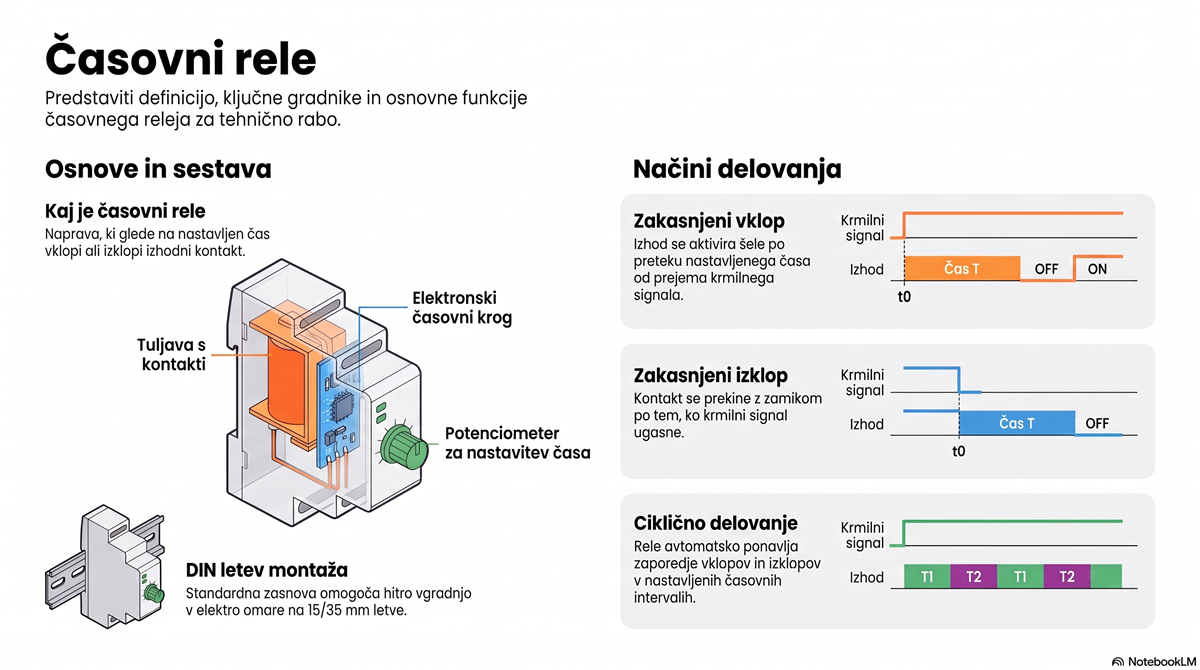

Osnovna zgradba časovnega releja in trije načini delovanja.

Kaj je časovni rele in kako deluje

V jedru časovnega releja je enak izhodni kontakt kot pri navadnem elektromehanskem releju — razlika je v tem, kaj ta kontakt sproži. Namesto da bi krmilni signal takoj premaknil kotvo in preklopil kontakte, gre signal najprej skozi časovni krog, ki preklop zadrži ali ga ponavlja.

Starejši in cenejši moduli časovni interval določajo z RC-vezjem: kondenzator se polni prek upora, in ko napetost na njem doseže prag, se sproži preklop. Čas je tu premosorazmeren produktu upornosti in kapacitivnosti, zato proizvajalci časovno območje pogosto preklapljajo prav s prestavljanjem odcepa na uporovni mrežici. Sodobnejši, natančnejši moduli namesto RC-kroga uporabljajo namenski časovni integrirani vezje ali majšen mikrokrmilnik, ki šteje takte notranje ure. Rezultat je isti — nastavljiv zamik med sprožilnim dogodkom in dejanskim preklopom kontakta — razlikujeta pa se natančnost in ponovljivost: pri digitalnih izvedbah je odstopanje pod odstotek nastavljene vrednosti, pri RC-izvedbah pa lahko temperatura in staranje kondenzatorja čas zamaknejo za več odstotkov.

V praksi RC-časovni krog pogosto gradi na integriranem vezju tipa 555, ki ga poznajo tudi maker projekti z Arduinom: en sam upor in kondenzator določita čas po formuli t ≈ 1,1 × R × C, zato lahko že z uporom 1 MΩ in kondenzatorjem 100 µF dobite zakasnitev okoli 110 sekund. Industrijski moduli isto logiko le prestavijo v digitalno obliko in dodajo zaščito pred nihanji omrežne napetosti.

Čas nastavite s potenciometrom na sprednji plošči ali z DIP stikali, ki izbirajo časovno območje, na primer 0,1–10 sekund, 1–60 sekund ali 1–10 minut. Večina panelnih časovnih relejev se montira na DIN letev v razdelilni omarici, napajanje tuljave oziroma elektronike pa je na voljo v različicah 12 V DC, 24 V DC in 230 V AC, odvisno od tega, kje v sistemu je rele nameščen.

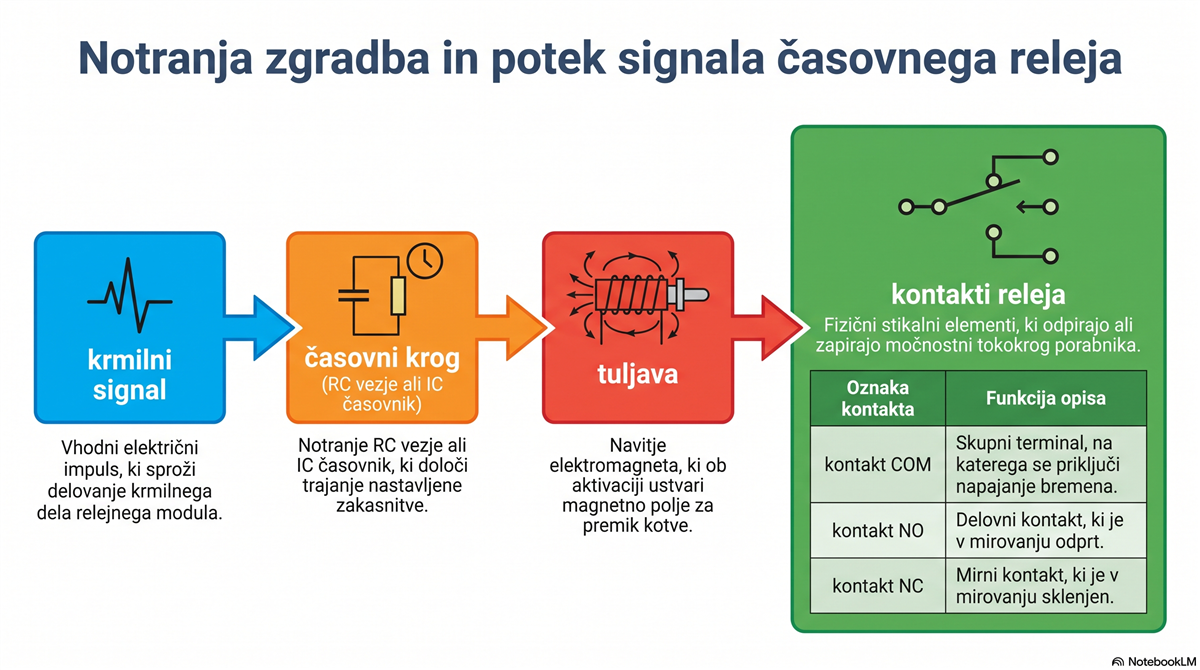

Signal potuje od krmilnega vhoda prek časovnega kroga in tuljave do kontaktov COM, NO in NC.

Vrste časovnih relejev: zakasnjeni vklop, zakasnjeni izklop in cikločno preklapljanje

Način delovanja je tisto, po čemer časovne releje dejansko izbirate, zato je vredno poznati tri osnovne skupine.

• Zakasnjeni vklop (on-delay) — po prejemu krmilnega signala rele počaka nastavljeni čas in šele nato preklopi kontakt. Uporablja se, kadar mora nekaj steči šele, ko je prejšnji korak zaključen, na primer ventilator za hlajenje, ki se vklopi nekaj sekund po zagonu motorja.
• Zakasnjeni izklop (off-delay) — kontakt preklopi takoj, stanje pa ostane aktivno še določen čas po tem, ko krmilni signal izgine. Tipičen primer je stopniščna luč, ki ugasne šele nekaj deset sekund po tem, ko ste izpustili tipko.
• Cikločno oz. impulzno delovanje — rele izmenično vklaplja in izklaplja v rednih intervalih, dokler je krmilni signal prisoten. Uporablja se pri utripajočih opozorilnih lučeh, občasnem zalivanju ali testnih ciklih, kjer mora naprava delovati po vzorcu vklop-premor-vklop.

Nekateri moduli združujejo več načinov v enem ohišju, način pa izberete z DIP stikalom. To je priročno, če v istem projektu potrebujete različno obnašanje ob različnih priložnostih, saj vam ni treba kupovati ločenega modula za vsak način posebej.

Zakasnjeni vklop, zakasnjeni izklop in cikločno delovanje se razlikujejo po tem, kdaj preklopi izhodni kontakt.

Kje se časovni rele uporablja v praksi

Časovni rele boste našli povsod, kjer mora zaporedje dogodkov teči samostojno, brez nadzora osebe ali krmilnika.

V hišni avtomatizaciji so najpogostejši primeri stopniščna in hodniška razsvetljava z zakasnjenim izklopom, ventilatorji v kopalnici, ki delujejo še nekaj minut po izklopu luči, in vrtni namakalni cikli, ki ventile vklapljajo ob določenih intervalih čez dan. V industriji časovni rele poskrbi za zaporeden zagon motorjev, da vsi ne stečejo hkrati in ne preobremenijo napajalnega omrežja, za zakasnjen vklop transportnih trakov po start ukazu ter za varnostne zakasnitve pri izhodu iz prostora, preden se aktivira alarmni sistem. V garažnih vratih in avtomatskih pregradah časovni rele poskrbi, da motor po dosežu končnega položaja samodejno izklopi napajanje, tudi če končno stikalo odpove.

V akvaristiki in gojenju rastlin časovni rele upravlja cikle osvetlitve in prezračevanja brez povezave na internet, kar je pogosto celo prednost, saj naprava deluje naprej tudi ob izpadu domačega Wi-Fi omrežja.\n\nV vseh teh primerih je skupna točka enaka: sistem mora delovati zanesljivo tudi, če ni priključen noben krmilnik in ni nikogar, ki bi štel sekunde.

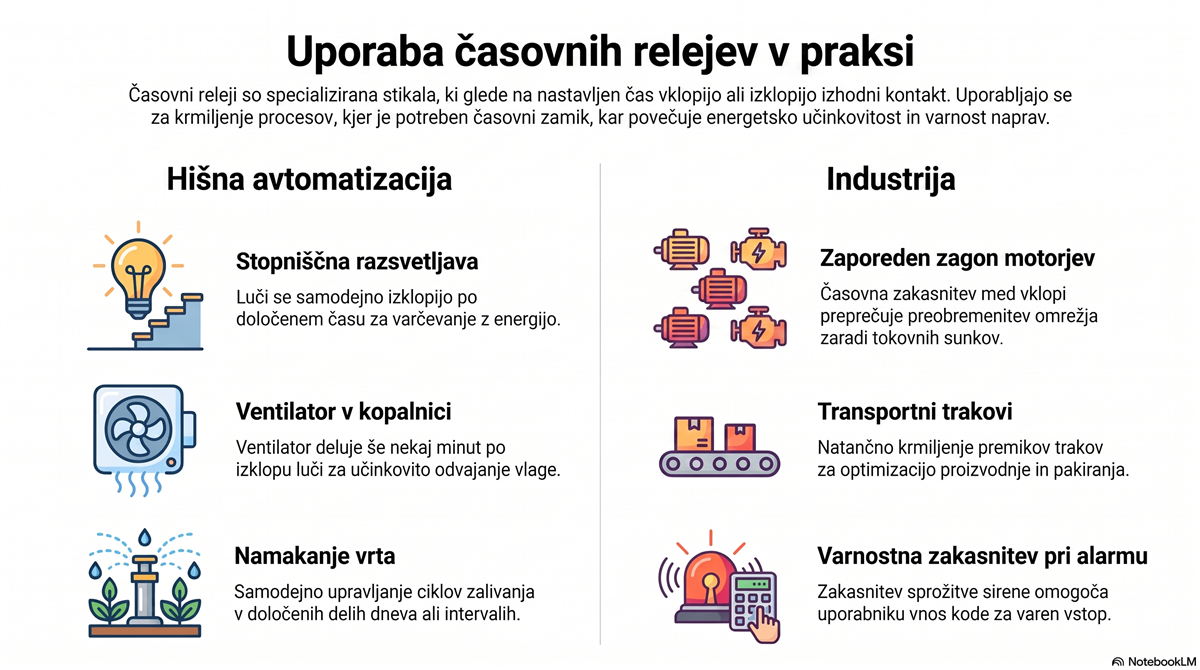

Od stopniščne razsvetljave do zaporednega zagona motorjev.

Časovni rele v Arduino in ESP32 projektih

Pri DIY projektih se vprašanje najpogosteje glasi takole: če Arduino ali ESP32 zna šteti čas z ukazom millis() ali delay(), zakaj sploh kupiti ločen časovni rele?

Odgovor je v tem, kaj se zgodi, ko mikrokrmilnika ni ali ko ta odpove. Časovni rele je samostojna strojna komponenta — enkrat jo nastavite in deluje neodvisno od kode, napajanja logike ali morebitnega obviselega programa. To je pomembno pri varnostnih zakasnitvah in pri napravah, ki morajo delovati tudi, če je krmilnik izklopljen zaradi posodobitve, resetiranja ali napake v kodi.

Po drugi strani je relejni modul, krmiljen z Arduinom ali ESP32, smiselnejši, kadar je zakasnitev le del večje logike, na primer ko mora naprava počakati na senzorski pogoj in ne le na pretečen čas, ali kadar želite čas spreminjati na daljavo prek Wi-Fi. Za tak projekt priključite navaden relejni modul na Arduino in zakasnitev implementirate v kodi s funkcijo millis(), ki za razliko od delay() ne blokira preostale zanke loop() in tako dopušča, da krmilnik hkrati bere senzorje in komunicira po omrežju.

V praksi se oboje pogosto kombinira: časovni rele skrbi za trdo, neprogramabilno varnostno zakasnitev na vhodu v sistem, mikrokrmilnik pa za prilagodljivo logiko nad njim, ki se lahko spreminja iz aplikacije ali glede na razmere v prostoru.

Tipične tehnične lastnosti časovnega releja

Preden izberete konkreten model, je koristno poznati razpon vrednosti, ki jih na trgu dejansko srečate.

Ti podatki so orientacijski. Vedno preverite deklaracijo konkretnega modula, saj proizvajalci nazivne vrednosti pri istem videzu ohišja pogosto razporedijo drugače.

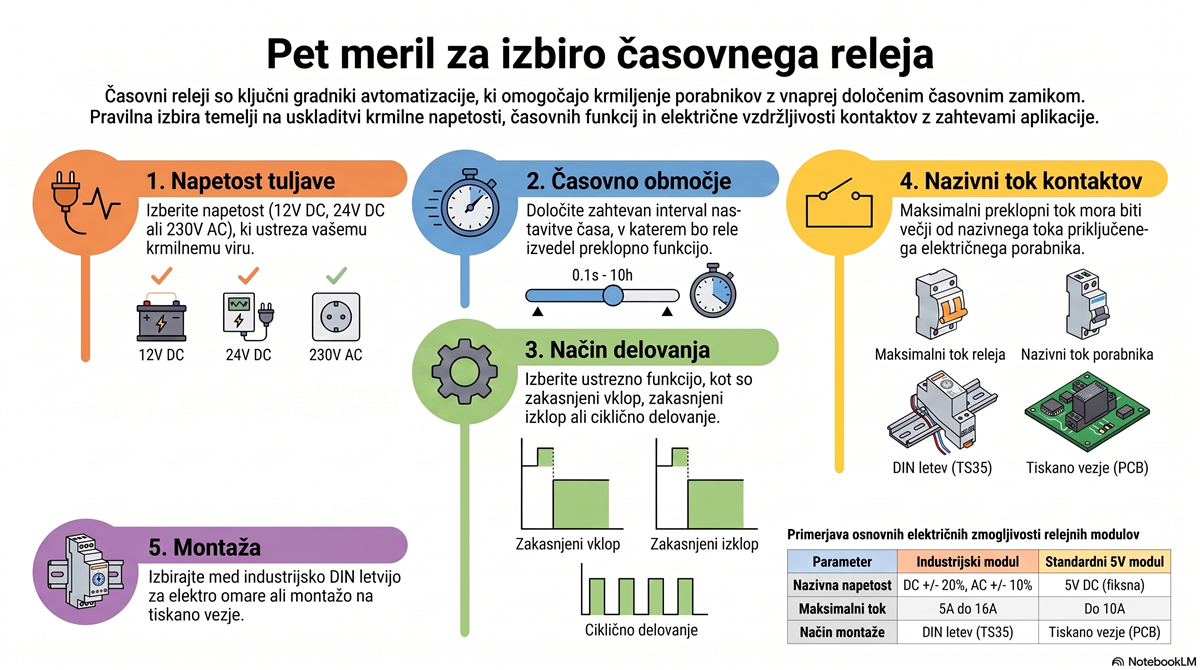

Pri izbiri preverite napetost tuljave, časovno območje, način delovanja, nazivni tok kontaktov in montažo.

Kako izbrati pravi časovni rele

Pri izbiri časovnega releja za projekt preverite pet stvari.

• Napetost tuljave — 12 V DC in 24 V DC za nizkonapetostne sisteme, 230 V AC za neposredno priključitev na omrežje. Napetost tuljave mora ustrezati viru, ki ga imate na voljo, ne izhodnemu bremenu, ki ga rele preklaplja.
• Časovno območje — izberite modul, katerega razpon zajema vaš ciljni čas z rezervo. Nastavljanje potenciometra na skrajni rob obsega je vedno manj natančno kot nastavitev nekje na sredini razpona.
• Način delovanja — zakasnjeni vklop, zakasnjeni izklop ali cikločno, glede na to, kaj projekt dejansko potrebuje. Nekaj modulov ponuja vse tri v enem ohišju z izbirnim DIP stikalom.
• Nazivni tok in napetost kontaktov — kontakt mora prenesti tok porabnika z rezervo, ne le nazivne vrednosti brez varnostnega razmika, še posebej pri motorjih, ki ob zagonu povlečejo večkratnik nazivnega toka.
• Montaža — DIN letev za razdelilno omarico ali modul za vgradnjo neposredno na tiskano vezje projekta, kjer je prostora manj in DIN letev ni na voljo.

Za projekte, kjer je čas fiksen in znan vnaprej, izberite mehanski časovni rele s potenciometrom. Kjer boste čas pogosto spreminjali ali ga želite nadzorovati na daljavo, razmislite o kombinaciji običajnega relejnega modula iz naše ponudbe časovnih relejev in mikrokrmilnika.

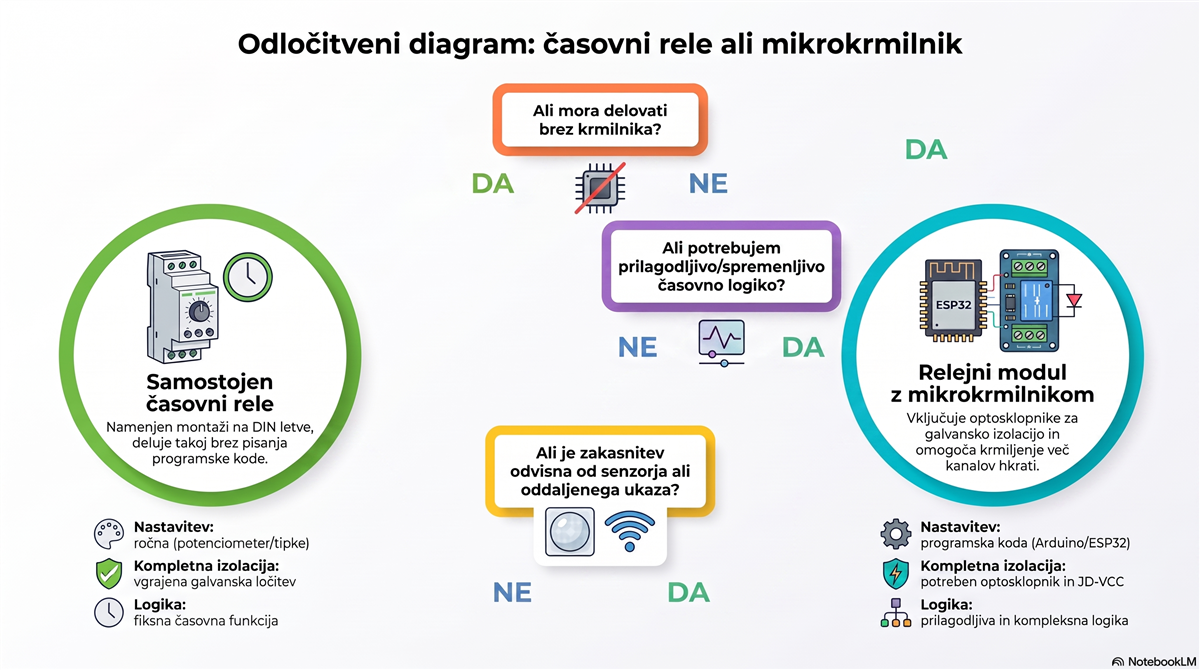

Samostojen časovni rele izberite, kadar mora naprava delovati brez krmilnika.

Časovni rele proti relejnemu modulu s kodo v mikrokrmilniku

Ker se vprašanje, kaj naj uporabim, pojavi pri skoraj vsakem projektu, si oglejte neposredno primerjavo.

Kratko pravilo: če je zakasnitev edina naloga in mora delovati zanesljivo tudi brez napajanja logike, izberite samostojen časovni rele. Če je zakasnitev le en pogoj med več drugimi ali jo boste pogosto spreminjali, jo raje implementirajte v kodi.

Pogoste napake pri uporabi časovnega releja

Največ težav pri montaži izhaja iz istih nekaj napak.

Zamenjava napetosti tuljave je najpogostejša: modul za 230 V AC tuljavo, priključen na 24 V DC vir, preprosto ne bo preklopil, obratno pa lahko tuljavo takoj uniči. Druga pogosta napaka je zamenjava kontaktov NO in NC po nastavitvi časa, kar povzroči, da naprava dela ravno obratno od pričakovanega — luč ugasne, ko bi morala prižgati, in obratno. Tretja je podcenjevanje nazivnega toka kontaktov: če porabnik ob zagonu povleče več toka, kot ga kontakt prenese, se ta sčasoma zvari ali zogleni, rele pa preneha zanesljivo preklapljati. Zadnja pogosta napaka je nastavljanje časa na skrajni rob obsega modula, kjer je natančnost potenciometra najslabša — bolje je izbrati modul z ožjim, bolj natančnim območjem, kot skrajni rob širšega.

Varnost pri delu s 230 V časovnimi releji

Pri modulih z 230 V tuljavo ali 230 V izhodnim kontaktom veljajo enaka pravila kot pri vsakem drugem posegu v omrežno napetost. Napajanje pred montažo vedno izklopite na varovalki, ne le na stikalu. Krmilni, nizkonapetostni del vezja in močnostni, 230 V del morata ostati fizično ločena, žice pa speljane tako, da se ne morejo dotakniti ali zdrgniti druga ob drugo. Za module iz naše ponudbe releja s 230 V tuljavo vedno preverite deklarirano IP zaščito ohišja in jih montažirajte v zaprto razdelilno omarico, ne odprto na mizi ali v vlažnem prostoru.

Časovni rele z izhodnim kontaktom za 230 V nikoli ne odpirajte ali prevezujte pod napetostjo, tudi če je videti izklopljen. Kontakt lahko ostane pod potencialom zaradi kapacitivnosti bližnjih vodnikov, poleg tega pa marsikateri modul po odklopu napajanja nekaj sekund še dokončuje tekoči časovni cikel.

Vzdrževanje in življenjska doba časovnega releja

\nMehanski izhodni kontakt v časovnem releju ima omejeno število preklopov, tipično od 100.000 do nekaj milijonov ciklov, odvisno od obremenitve. Vsak preklop pod tokom povzroči majhno iskrenje na kontaktih, ki jih s časom erodira, zato modul, ki preklaplja vsakih nekaj sekund v cikličnem načinu, obrabi kontakte precej hitreje kot modul z eno samo zakasnitvijo na dan.\n\nZnak, da je čas za zamenjavo, je običajno slab galvanski stik: naprava se ob preklopu na kratko utripne, kontakt zabrenči ali pa se čas zamika, čeprav je potenciometer nespremenjen. Pri modulih s polprevodniškim izhodom, kjer ni mehanskega kontakta, je življenjska doba bistveno daljša, ker odpade mehanska obraba, cena pa je posledično višja.\n\n

Pogosta vprašanja

Ali lahko časovni rele nastavim brez merilnih instrumentov? Da, pri večini modulov čas nastavite s potenciometrom po občutku, natančnost pa preverite z merjenjem dejanskega zamika ob prvem zagonu, saj se lestvica na skali le redko popolnoma ujema z realnim časom.

Ali časovni rele deluje tudi ob izpadu napetosti? Ne. Časovni cikel se prekine, ob ponovnem vklopu napajanja pa se večina modulov vrne v izhodiščno stanje in cikel začne znova od začetka.

Ali lahko časovni rele zamenjam z navadnim relejnim modulom in Arduinom? Da, dokler vam ni pomembno, da naprava deluje tudi brez krmilnika. Za enostavno, fiksno zakasnitev je samostojen modul pogosto enostavnejši in zanesljivejši.

Kateri način izberem, če ne vem vnaprej, kaj potrebujem? Kupite modul z izbirnim DIP stikalom med zakasnjenim vklopom, zakasnjenim izklopom in cikličnim delovanjem — cenovna razlika je majhna, prilagodljivost pa precej večja.
Kako vem, da je časovni rele pri koncu življenjske dobe? Naj pogostejši znak je nezanesljiv preklop kontakta ali zvočno brenčanje ob preklopu; pri modulih s pogostimi cikli to preverite prej kot pri tistih z redkimi, enkratnimi zakasnitvami.\n\n

Zaključek

Časovni rele reši nalogo, ki jo mikrokrmilnik sicer zna, a je zanjo ne potrebuje: zanesljivo, samostojno zakasnitev ali cikločno preklapljanje brez kode in brez odvisnosti od napajanja logike. Za enostavne, fiksne zakasnitve v razdelilni omarici izberite namenski modul; za prilagodljivo logiko, ki se spreminja glede na senzorje ali oddaljene ukaze, ostane boljša izbira relejni modul, krmiljen z Arduinom ali ESP32.
