Ventilator 12V: vodič za izbiro za elektroniko, Arduino in 3D tiskalnik

Uvod

Če iščeš ventilator 12V za hlajenje elektronike, mikrokrmilniškega projekta ali 3D tiskalnika, si na pravem mestu — in ne, ne govorimo o ventilatorjih za avto, avtodom ali kopalnico. Ta vodič se ukvarja izključno s hlajenjem elektronskih vezij in strojne opreme: gonilnikov motorjev, napajalnikov, relejev, hotenda in matičnih plošč.

Napačna izbira ventilatorja je pogosta. Kupci pogosto vzamejo prvi 12V ventilator prave velikosti in se šele kasneje vprašajo, zakaj ne premakne dovolj zraka skozi hladilnik ali zakaj piska. Razlika med aksialnim in radialnim ventilatorjem, med 12V in 24V ter med drsnim in krogličnim ležajem odloči, ali bo hlajenje delovalo ali ne. Spodaj razložimo vsako od teh odločitev in na koncu dodamo primerjalno tabelo z modeli, ki jih imamo na zalogi.

Zakaj potrebuješ ventilator 12V v svojem projektu

Vsaka elektronika, ki pretvarja ali preklaplja moč, proizvaja toploto. Gonilniki koračnih motorjev, tranzistorji, linearni regulatorji, SSR releji in napajalniki se pri obremenitvi grejejo — in ko temperatura naraste, se zgodi eno od treh: čip zniža zmogljivost (throttling), zaščita ga izklopi, ali pa se komponenta v najslabšem primeru trajno okvari.

Pasivno hlajenje s hladilnikom odvede del te toplote, a ima mejo. Ko hladilnik sam ne zmore več, potrebuješ ventilator 12V, ki skozi rebra hladilnika prisili zrak in poveča odvod toplote za nekajkrat. 12V je pri tem najpogostejša napetost v svetu elektronike in računalništva — večina razvojnih napajalnikov, PC napajalnikov in laboratorijskih virov ponuja 12V linijo, zato je izbira ventilatorja na to napetost naravna.

Ključno je razumeti, da ventilator ni univerzalna rešitev, ki jo prilepiš na vsak projekt. Najprej ugotovi, katera komponenta se dejansko greje, izmeri ali oceni njeno temperaturo pod obremenitvijo, in šele nato izberi ventilator, ki ustreza tej točki. Prekomerno hlajenje pomeni le nepotreben hrup in porabo.

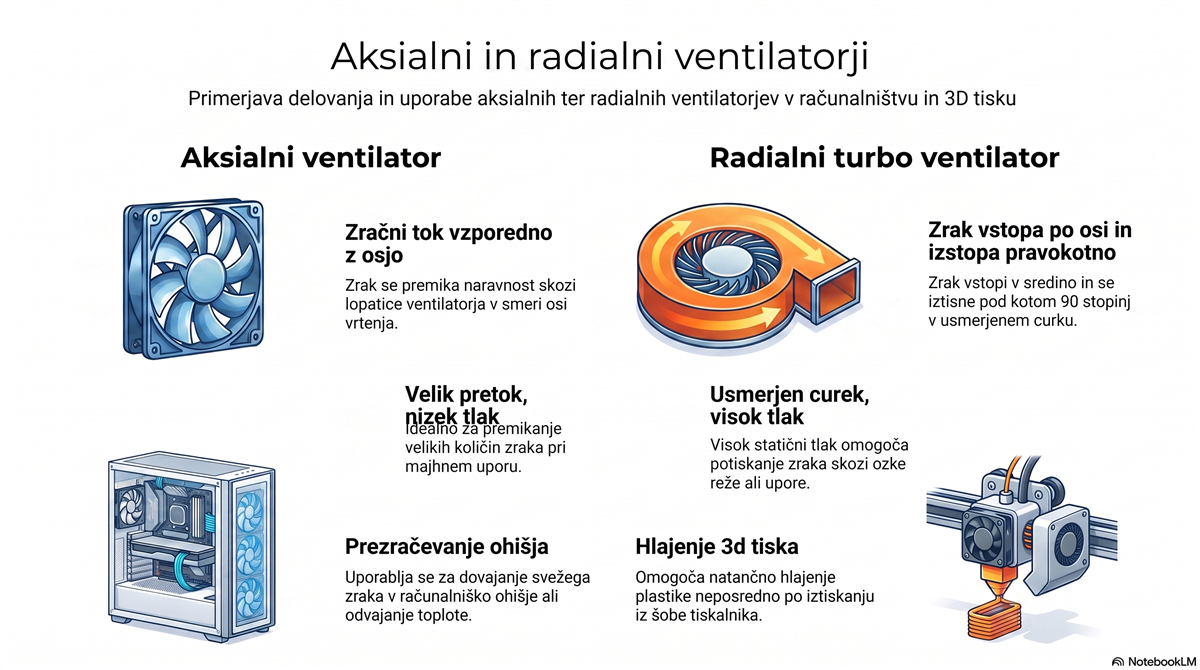

Aksialni proti radialnemu (turbo) ventilatorju

Aksialni daje širok pretok, radialni usmerjen curek.

To je najpomembnejša tehnična razlika, ki jo večina kupcev spregleda. Oba tipa premikata zrak, a povsem drugače.

Aksialni ventilator: veliko zraka, nizek tlak

Aksialni ventilator (klasična računalniška oblika, kvadratno ohišje) potiska zrak vzporedno z osjo vrtenja. Premakne velik volumen zraka, a pri nizkem statičnem tlaku. To pomeni, da je odličen za splošno prezračevanje ohišja ali za pihanje na odprt hladilnik, slabši pa takoj, ko mora zrak skozi gost hladilnik, ozek kanal ali filter — tam se pretok hitro sesede.

Za večino primerov, kjer želiš le premikati zrak skozi ohišje z več moduli ali hladiti odprt hladilnik gonilnika, je aksialni ventilator prava izbira. Standardne velikosti 30×30, 40×40 in 50×50 mm pokrijejo skoraj vse mikrokrmilniške potrebe.

Radialni/turbo ventilator: usmerjen curek, visok tlak

Radialni ventilator, pogosto imenovan tudi turbo ali blower, zajame zrak po osi in ga izvrže pravokotno skozi ozko odprtino. Rezultat je usmerjen curek zraka z visokim statičnim tlakom. Premakne manj skupnega volumna kot aksialni, a ga stisne skozi majhno površino z veliko silo.

Prav zato je turbo ventilator standard za hlajenje tiskanega materiala na 3D tiskalniku — usmerjen curek natančno ohladi svež sloj filamenta tik ob šobi. Enako velja, kadar moraš zrak prisiliti skozi gost hladilnik ali dolg kanal.

Kateri za kateri primer

Poenostavljeno pravilo: če želiš veliko zraka na široko, vzemi aksialni; če želiš močan usmerjen curek na točno mesto, vzemi radialni. Za splošno hlajenje elektronike aksialni, za hlajenje 3D tiska in gostih hladilnikov radialni.

12V ali 24V — kako izbrati napetost

Napetost ventilatorja ne izbiraš po želji, ampak po napajanju, ki ga projekt že ima. Če tvoje vezje teče na 12V liniji, vzameš 12V ventilator; če imaš 24V sistem, vzameš 24V ventilator. Ventilatorja se ne da preprosto priključiti na napačno napetost — o tem več v pogostih vprašanjih.

V praksi je delitev precej jasna. Elektronski projekti, PC-orientirana strojna oprema, LED napajalniki in večina hobi vezij uporabljajo ventilator 12V. Sodobni 3D tiskalniki (Prusa, novejši Creality, Voron) so večinoma prešli na 24V sisteme zaradi manjših tokov in tanjših vodnikov, zato tam pogosto potrebuješ 24V modele. Industrijska in strojna oprema prav tako pogosto teče na 24V.

Preveri torej napetost svojega napajalnika, preden naročiš. Če imaš oboje, si oglej ločeni kategoriji za ventilatorje 12V in ventilatorje 24V, da izbereš pravo linijo.

Velikost, pretok zraka in hrupnost

Večji ventilator: več pretoka pri nižjih vrtljajih in manj hrupa.

Ko sta tip in napetost jasna, ostanejo trije praktični parametri: velikost, pretok zraka in hrup. Med seboj so povezani.

Standardne velikosti (30, 40, 50, 120 mm)

Ventilatorji prihajajo v standardnih velikostih, merjenih po robu ohišja: 30×30, 40×40, 50×50, 60×60, 80×80 in 120×120 mm. Večji ventilator premakne enak volumen zraka pri nižjih vrtljajih, kar pomeni manj hrupa. Zato velja preprosto načelo: če imaš prostor, izberi večji ventilator pri nižjih vrtljajih namesto majhnega, ki mora divjati. Podroben pregled tipov ventilatorjev in ležajev ponuja Wikipedijin članek o računalniških ventilatorjih.

Pretok zraka (CFM) proti hrupu

Pretok zraka se meri v CFM (kubični čevlji na minuto) ali m³/h. Več pretoka pomeni boljše hlajenje, a tudi več hrupa. Za mikrokrmilniško ohišje zadostuje skromen pretok; za hlajenje močnostnega hladilnika pod obremenitvijo pa potrebuješ več. Ne lovij najvišje številke — izberi najnižji pretok, ki še ohladi tvojo komponento pod varno temperaturo.

Ležaji: drsni proti krogličnemu

Ventilatorji uporabljajo dva tipa ležajev. Drsni ležaj (sleeve) je cenejši in tih, ko je nov, a ima krajšo življenjsko dobo in slabše prenaša visoke temperature. Kroglični ležaj (ball bearing) traja dlje, bolje deluje pri višjih temperaturah in v navpični legi, a je lahko nekoliko glasnejši. Za trajno delujoče hlajenje ob toplotnem viru izberi kroglični ležaj; za občasno rabo pri sobni temperaturi zadostuje drsni.

Hlajenje Arduino in ESP32 projektov

Arduino krmili ventilator prek tranzistorja z zaščitno diodo.

Tu je iskrena nota, ki ti lahko prihrani nakup: gol Arduino ali ESP32 skoraj nikoli ne potrebuje ventilatorja. Mikrokrmilnik sam porabi premalo moči, da bi se pregrel — če se kaj greje, je to napetostni regulator na plošči ali zunanji modul. Za večino MCU projektov zadostuje majhen hladilnik, ne ventilator.

Toplotni problem se pojavi pri periferiji: gonilniki koračnih motorjev (A4988, DRV8825, TMC), močnostni tranzistorji, releji in linearni regulatorji. Če tvoj projekt vsebuje te komponente v zaprtem ohišju, potem ima ventilator 12V smisel — a usmeri ga na dejanski toplotni vir, ne na mikrokrmilnik.

Krmiljenje ventilatorja prek tranzistorja ali PWM

Pomembno: Arduino izhodni pin ne sme neposredno poganjati ventilatorja. Pin zmore okoli 20–40 mA, ventilator pa potegne 100 mA ali več, zato bi pin uničil. Ventilator priključi prek tranzistorja ali MOSFET-a: pin krmili tranzistor, tranzistor pa preklaplja ventilator. Nujno dodaj zaščitno (flyback) diodo vzporedno z ventilatorjem, da ujameš napetostno konico ob izklopu.

Za regulacijo hitrosti uporabi PWM. Dvožični in trižični ventilatorji se krmilijo s PWM na napajalni liniji prek tranzistorja, štirižični ventilatorji pa imajo ločen PWM pin in jih Arduino krmili neposredno po signalu, brez poseganja v napajanje. Če potrebuješ tiho, spremenljivo hitrost, se štirižični model splača. Podroben opis krmiljenja preklopnih bremen najdeš v našem vodiču o relejnem modulu in priklopu.

Hlajenje 3D tiskalnika

Kje na 3D tiskalniku sedijo ventilatorji.

3D tiskalnik je verjetno najpogostejši razlog za nakup ventilatorja pri makerju, saj ima naenkrat več ločenih hladilnih nalog.

Hlajenje hotenda in tiskanega materiala

Na tiskalni glavi sta dva ventilatorja z različnima nalogama. Hladilni ventilator hotenda teče stalno in hladi hladilnik grelnega bloka, da vročina ne potuje navzgor po filamentu (heat creep). Drugi je ventilator za hlajenje tiska — običajno radialni turbo model, ki usmeri curek na svež sloj in omogoči čiste previse in ostre robove. Za slednjega je usmerjeni turbo radialni ventilator 50x50x15 mm tipičen izbor. Nadomestne dele najdeš v kategoriji hotend. Splošne smernice o ventilatorjih na 3D tiskalniku najdeš v RepRap wiki.

Hlajenje matične plošče in gonilnikov korakov

Matična plošča s koračnimi gonilniki se pod obremenitvijo greje, zato ima večina tiskalnikov aksialni ventilator, ki prezračuje elektronsko ohišje. Tu je pomemben ustrezen pretok ob sprejemljivem hrupu — pogosto ravno mesto, kjer glasen tovarniški ventilator zamenjaš s tišjim modelom.

Hlajenje NEMA 17 motorjev

Koračni motorji NEMA 17 se pri daljših tiskih segrejejo, kar lahko vpliva na natančnost. Namesto ventilatorja pogosto zadostuje pasivni NEMA 17 hladilnik 40x40x11, v zaprtih ohišjih pa ga dopolni majhen aksialni ventilator. Celotno ponudbo delov za tiskalnik najdeš v kategoriji 3D tisk.

Hlajenje relejev, SSR in napajalnikov

Tretji pogost primer je močnostna elektronika. SSR (solid state relay) pri preklapljanju večjih tokov proizvede opazno toploto na polprevodniku — brez hladilnika se lahko pregreje in odpove. Standardna rešitev je kombinacija hladilnika in ventilatorja: hladilnik odvede toploto s čipa, ventilator 12V pa jo odpiha stran. Za SSR module uporabi namenski SSR hladilnik za rele, ob večjih obremenitvah dopolnjen z aksialnim ventilatorjem.

Enako velja za linearne regulatorje in napajalnike, ki pri padcu napetosti sipajo moč v toploto. Če načrtuješ napajanje projekta, si oglej tudi naš vodič o izbiri napetostnega regulatorja, saj pravilna izbira regulatorja pogosto zmanjša potrebo po aktivnem hlajenju.

Kateri ventilator 12V kupiti — hitri vodič po ponudbi

Od napetosti prek tipa do velikosti in priporočila.

Spodnja tabela povzame naše 12V in 24V modele glede na tip, velikost in tipičen primer uporabe. Uporabi jo kot hitro odločitveno orodje.

Priporočila po projektu

Za mikrokrmilniško ohišje z gonilniki: aksialni 40×40 mm na napetosti tvojega napajalnika. Za hlajenje 3D tiska: radialni turbo model. Za SSR in močnostne module: aksialni 40×40 ali 50×50 mm ob hladilniku. Za tesne prostore, kjer prostora skoraj ni: 30×30 mm. Celoten nabor si oglej v kategoriji ventilatorjev.

Pogoste napake pri izbiri ventilatorja

Nekaj napak se ponavlja tako pogosto, da jih velja izpostaviti posebej. Če se jim izogneš, boš pri prvem nakupu izbral pravi ventilator.

Lovljenje najvišjega pretoka

Največja številka CFM ni vedno najboljša. Zmogljiv ventilator, ki neprekinjeno divja pri polni hitrosti, ustvarja hrup in vibracije, pogosto pa hladi komponento veliko bolj, kot je potrebno. Cilj ni najnižja možna temperatura, ampak varna temperatura pri čim manj hrupa. Izberi ventilator, ki komponento zadrži pod mejo, in ga po potrebi upočasni s PWM.

Napačen tip za nalogo

Aksialni ventilator, uperjen v gost hladilnik ali dolg kanal, razočara — zrak se odbije in pretok se sesede. Enako radialni turbo model za splošno prezračevanje ohišja premakne premalo skupnega zraka. Najprej se odloči, ali potrebuješ širok pretok ali usmerjen tlak, in šele nato izberi velikost.

Pozabljena zaščitna dioda in napačno napajanje

Ventilator je induktivno breme. Brez zaščitne diode ob izklopu nastane napetostna konica, ki lahko poškoduje tranzistor ali celo mikrokrmilnik. Prav tako ventilatorja ne napajaj iz Arduino pina — vzemi napajanje neposredno z napajalne linije, pin naj le krmili tranzistor. Ti dve napaki sta najpogostejši vzrok za pregorel krmilni del vezja.

Neusklajena napetost

Nakup 24V ventilatorja za 12V sistem (ali obratno) je pogosta zamenjava. Preveri napetost napajalnika, preden naročiš, in izberi ustrezno linijo — ventilator 12V za 12V vezja, 24V model za 24V sisteme.

Pogosta vprašanja (FAQ)

Ali lahko Arduino direktno poganja 12V ventilator?

Ne. Arduino pin zmore okoli 20–40 mA, ventilator pa potegne 100 mA ali več. Ventilator priključi prek tranzistorja ali MOSFET-a z zaščitno diodo; Arduino krmili tranzistor, ta pa preklaplja ventilator. Dodatno napajanje ventilatorja vzemi neposredno z 12V linije, ne prek Arduina.

Kako zmanjšam hrup ventilatorja?

Izberi večji model pri nižjih vrtljajih, uporabi PWM za znižanje hitrosti, ko poln pretok ni potreben, in pazi na kakovosten ležaj. Gumijasti nosilci zmanjšajo prenos vibracij na ohišje. Pogosto največ tišine pridobiš tako, da glasen tovarniški ventilator zamenjaš z večjim, počasnejšim.

Ali 24V ventilator deluje na 12V?

Večinoma ne zadovoljivo. 24V ventilator na 12V se vrti prepočasi ali sploh ne steče, zato ne daje zadostnega pretoka. Obratno je 12V ventilator na 24V takoj preobremenjen in se lahko uniči. Vedno uskladi napetost ventilatorja z napajanjem.

Koliko časa zdrži 12V ventilator?

Življenjska doba je odvisna od ležaja in delovne temperature. Drsni ležaji dosežejo nekaj deset tisoč ur pri sobni temperaturi, kroglični pa bistveno več in tudi pri višjih temperaturah. Če ventilator teče stalno ob toplotnem viru, se kroglični ležaj dolgoročno izplača, saj se redkeje okvari in ne izgubi tihega teka tako hitro kot drsni.

Zaključek

Izbira ventilatorja se zvede na štiri odločitve: tip (aksialni za širok pretok, radialni za usmerjen curek), napetost (po tvojem napajanju — 12V za elektroniko, pogosto 24V za tiskalnike), velikost (največja, ki gre v prostor, za manj hrupa) in ležaj (kroglični za trajno rabo ob toploti). Ko so te štiri jasne, je nakup preprost.

Pravilno hlajenje podaljša življenjsko dobo tvojih gonilnikov, relejev in napajalnikov ter obdrži 3D tiske čiste. Ustrezen ventilator 12V ali 24V za svoj projekt najdeš v ponudbi ventilatorjev na 3DSVET.eu.
