Regulator napetosti - zagotavljanje stabilne napajalne napetosti
Kazalo
Uvod
Regulator napetosti je komponenta napajalnega sistema, ki vzdržuje stalno izhodno napetost ne glede na nihanja vhodne napetosti ali spremembe obremenitve. To je njegova edina, a ključna naloga: napravi zagotoviti točno napetost, ki jo potrebuje za pravilno delovanje. Brez stabilne napetosti se občutljive komponente pregrejejo, delujejo nestabilno ali se trajno poškodujejo.

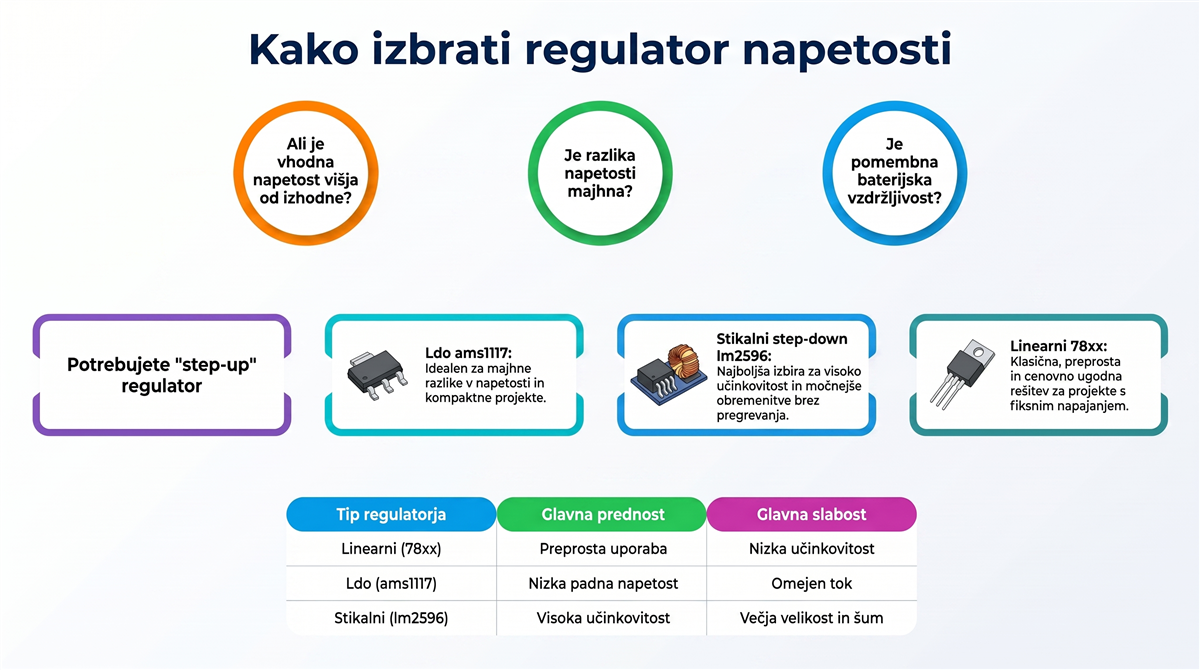

V elektroniki ločimo dve glavni skupini: linearne in stikalne regulatorje napetosti. Linearni so preprosti in dajejo čisto napetost, a so manj učinkoviti; stikalni dosegajo izkoristek nad 90 %, a so kompleksnejši. Spodnja infografika povzema razliko, v nadaljevanju pa si oba tipa ogledamo podrobneje — skupaj s praktičnim vodičem, kateri čip izbrati za projekt z Arduinom ali ESP32.
V vodiču najprej razložimo delovanje in vrste regulatorjev napetosti, nato pa odgovorimo na praktična vprašanja: kateri čip izbrati, kolikšen je izkoristek posameznega tipa, koliko toplote nastane in kako regulator preizkusiš z multimetrom. Na koncu so zbrana še pogosta vprašanja, ki si jih makerji najpogosteje zastavljajo pri izbiri in uporabi.
Vrste regulatorjev napetosti
Regulatorji napetosti se razlikujejo po načinu delovanja, izkoristku, ceni in velikosti. Za pravo izbiro je dovolj, da poznaš tri glavne družine — linearne, stikalne in LDO — ter veš, kje se vsaka obnese najbolje. Na koncu sta opisana še dva tipa, ki ju srečaš predvsem v industriji.
Linearni regulatorji napetosti
Linearni regulator deluje kot spremenljiv upor, vezan v serijo z bremenom. Notranje vezje neprekinjeno prilagaja prevodnost tranzistorja tako, da je izhodna napetost konstantna ne glede na nihanja vhoda ali obremenitve. Ker je regulacija zvezna, na izhodu skoraj ni šuma — to je glavna prednost linearnih regulatorjev pri občutljivi analogni elektroniki, senzorjih in avdio vezjih.
Slabost je izkoristek. Odvečna napetost se sprosti kot toplota: pri vhodu 12 V in izhodu 5 V regulator „zažge“ 7 V, kar pri 1 A pomeni 7 W izgube in pogosto nujen hladilnik. Linearni regulator je zato smiseln predvsem takrat, kadar je razlika med vhodno in izhodno napetostjo majhna ali je tok nizek. Najpogostejša predstavnika sta serija 78xx (npr. LM7805 za fiksnih 5 V) in LDO regulatorji, kot je AMS1117.
Stikalni regulatorji napetosti
Stikalni regulator odvečne energije ne pretvarja v toploto, ampak tranzistor zelo hitro vklaplja in izklaplja (tipično od 50 kHz do nekaj sto kHz). Energijo med impulzi shranjuje v tuljavi in kondenzatorju, ki jo nato gladko oddajata na izhod. Ker tranzistor deluje le kot stikalo — popolnoma odprt ali zaprt — so izgube majhne in izkoristek doseže 90–95 %.
Cena za visok izkoristek je večja kompleksnost: vezje ima več komponent, lahko proizvaja električni šum in zahteva premišljeno postavitev tiskanine. V to skupino spadajo step-down (buck) za zniževanje, step-up (boost) za poviševanje in buck-boost za oboje. Tipičen in cenovno dostopen primer je nastavljiv modul z LM2596, ki ga makerji najpogosteje uporabljajo za napajanje iz baterij ali 12 V virov.
LDO regulatorji (low-dropout)
LDO je posebna vrsta linearnega regulatorja, ki deluje že pri zelo majhni razliki med vhodno in izhodno napetostjo — padec napetosti je lahko pod 1,2 V, pri nekaterih izvedbah celo pod 0,3 V. To je dragoceno pri baterijskem napajanju, kjer želiš iz vsakega volta iztisniti čim več.
AMS1117 je daleč najpogostejši LDO v makerski elektroniki; najdeš ga na skoraj vsaki razvojni ploščici Arduino in ESP, najpogosteje v različici za 3,3 V. Primeren je, ko je vhodna napetost le malo višja od izhodne in potrebuješ čisto, tiho napetost — na primer za napajanje 3,3 V mikrokrmilnika iz 5 V USB.
Transformatorji konstantne napetosti (CVT)
CVT uporabljajo resonančno navitje in kondenzator ter izkoriščajo magnetno nasičenje jedra, da na izhodu ohranjajo skoraj konstantno napetost kljub nihanjem vhoda. So robustni in brez aktivne elektronike, a veliki, težki in neučinkoviti pri majhnih obremenitvah. Uporabljajo se v industriji za zaščito strojev, ne v elektroniki za makerje.
Avtomatski regulatorji napetosti (AVR)
AVR stabilizirajo izhodno napetost generatorjev, ko se obremenitev spreminja, in se uporabljajo v elektrarnah, na ladjah ter v rezervnih napajalnih sistemih. Zgodnji AVR so bili elektromehanski, sodobni pa uporabljajo polprevodniške elemente za hitrejši in natančnejši odziv.
Uporaba regulatorjev napetosti
Regulator napetosti najdeš povsod, kjer mora elektronika dobiti točno določeno, stabilno napetost. V praksi je redko kateri elektronski izdelek brez vsaj enega regulatorja — bodisi kot samostojen modul bodisi vgrajen v napajalnik.
- Mikrokrmilniški projekti: napajanje Arduina, ESP32 ali Raspberry Pi iz baterije, 12 V adapterja ali avtomobilskega vira; pogosto step-down na 5 V ali LDO na 3,3 V.
- Računalniški napajalniki: stabilizacija več enosmernih napetosti (3,3 V, 5 V, 12 V) za procesor, pomnilnik in diske.
- Avtomobilska elektronika: regulacija nestabilne napetosti iz alternatorja (13–14 V z motnjami) v čisto napajanje za senzorje in krmilnike.
- Baterijske naprave: ohranjanje stabilne napetosti, ko se baterija prazni in njena napetost pada.
- Distribucija energije: vzdrževanje stabilne napetosti v omrežnih in rezervnih sistemih.
V makerski praksi je najpogostejši prav prvi scenarij: iz enega vira (npr. 12 V) je treba dobiti 5 V in 3,3 V za različne dele vezja. Takrat se pogosto splača kombinirati step-down modul za grobo znižanje in LDO za čisto končno napetost.
Ali regulator napetosti zniža ali poviša napetost?
Glavna naloga regulatorja ni nujno zniževanje ali poviševanje, ampak vzdrževanje konstantne izhodne napetosti ne glede na pogoje. Ali jo zniža ali poviša, je odvisno od razmerja med vhodno in izhodno napetostjo ter od tipa regulatorja.
V praksi najpogosteje znižuje. Kadar je vhodna napetost višja od želene — kar je običajno — regulator deluje kot step-down: tako delujejo vsi linearni regulatorji in step-down (buck) stikalni moduli. Kadar je vhodna napetost nižja od potrebne (npr. 3,7 V LiPo, projekt pa rabi 5 V), jo poviša step-up (boost) regulator. Buck-boost regulator zmore oboje in drži stabilen izhod tudi takrat, ko vhodna napetost niha okoli izhodne — kar je idealno za baterijsko napajanje, kjer napetost s praznjenjem pada.
Koristi regulatorjev napetosti: zaščita, učinkovitost in zanesljivost
Regulatorji napetosti so v elektronskih sistemih tako samoumevni, da jih pogosto opazimo šele takrat, ko jih ni. Njihova uporaba prinaša tri ključne koristi.
Zaščita
Regulator vzdržuje stabilno napetost ne glede na nihanja vhoda ali obremenitve in tako prepreči poškodbe zaradi prenapetosti ali podnapetosti. Mikrokrmilnik, ki namesto 3,3 V prejme 7 V, se v trenutku uniči — regulator to prepreči. Hkrati ublaži kratkotrajne sunke in motnje iz napajanja, ki bi sicer povzročili ponovne zagone ali napake v delovanju.
Učinkovitost
Pravilno izbran regulator zmanjša izgube energije. Stikalni regulatorji z izkoristkom 90–95 % so bistveni povsod, kjer šteje vsaka milivatna ura — pri baterijskih napravah lahko zamenjava linearnega regulatorja s stikalnim podaljša čas delovanja za večkratnik. Manjše izgube pomenijo tudi manj toplote in s tem manjše ali nepotrebne hladilnike.
Zanesljivost
S stalno napetostjo postane sistem manj dovzeten za napake, povezane z napajanjem. To zmanjša nepričakovane izpade in podaljša življenjsko dobo komponent, kar je še posebej pomembno pri napravah, ki morajo delovati neprekinjeno — pri meritvah, krmiljenju ali IoT vozliščih.
Kaj je razlika med regulatorjem napetosti in uporom?
Začetniki za znižanje napetosti včasih posežejo po uporu, a to je le redko prava rešitev. Oba elementa sta sicer elektronski komponenti, a delujeta povsem drugače.
Regulator napetosti samodejno vzdržuje konstantno izhodno napetost ne glede na spremembe obremenitve ali vhodne napetosti. Pogosto vključuje povratno zanko in dinamično prilagaja svojo prevodnost, da izhod ostane točen.
Upor je pasivna komponenta s fiksno upornostjo. Padec napetosti na njem je odvisen od toka (U = I × R), zato se ob vsaki spremembi obremenitve spremeni tudi napetost na izhodu. Delilnik iz dveh uporov da želeno napetost le pri točno določenem, nespremenljivem toku — takoj ko breme zaniha, napetost pade ali naraste.
Na kratko: regulator uporabiš, ko potrebuješ stabilno napetost pod spremenljivo obremenitvijo; upor pa, ko želiš omejiti ali nastaviti tok (na primer predupor pri LED).
Kaj se zgodi, če nimamo regulatorja napetosti?
Brez regulatorja je vezje prepuščeno viru napajanja na milost in nemilost. Ob nihanjih napetosti se hitro pojavijo resne težave:
- Poškodbe naprav: previsoka napetost povzroči preobremenitev, pregrevanje, kratek stik ali trajno okvaro komponent.
- Nestabilno delovanje: nihanja vodijo do nenadnih izklopov, ponovnih zagonov in napak v delovanju.
- Nezanesljivost: sistem je bolj dovzeten za izpade in težko ponovljive napake.
- Slabši izkoristek: brez stabilne napetosti komponente ne delujejo v optimalni delovni točki.
Prav zato je regulator napetosti v večini vezij obvezen — poceni komponenta, ki ščiti veliko dražje dele.
Kateri regulator napetosti za vaš projekt?
Pri izbiri si odgovori na tri vprašanja: kolikšna je razlika med vhodno in izhodno napetostjo, koliko toka potrebuješ ter ali je pomemben izkoristek (na primer pri baterijskem napajanju). Iz teh treh odgovorov skoraj vedno izpade jasen zmagovalec.
Trije čipi pokrijejo večino makerskih projektov:
- LM7805 — linearni regulator za fiksnih 5 V; potrebuje vsaj okoli 7 V na vhodu; do 1 A s hladilnikom. Pri 12 V → 5 V je izkoristek le okoli 42 %, ostalo se sprosti kot toplota. Primeren za hitre, preproste projekte z nizkim tokom.
- AMS1117 — LDO z nizkim padcem napetosti (okoli 1,1 V); pogost na ploščicah Arduino in ESP; različica 3,3 V je najbolj razširjena; do okoli 800 mA. Idealen, ko je vhod le malo višji od izhoda.
- LM2596 — nastavljiv stikalni step-down regulator (1,25–37 V), do 3 A, z izkoristkom do 90 % in bistveno manj segrevanja. Prva izbira pri večjih razlikah napetosti in baterijskem napajanju.
Pri izbiri ne pozabi na dvoje. Prvič, hladilnik: linearni regulator pri večji obremenitvi potrebuje odvajanje toplote — izračunaj izgubno moč (P = (Uvh − Uizh) × I) in po potrebi dodaj hladilnik. Drugič, kondenzatorji: večina regulatorjev za stabilno delovanje potrebuje vhodni in izhodni kondenzator, kot je navedeno v podatkovnem listu; brez njiju lahko izhod niha ali regulator zaniha.
Module step-down s temi in podobnimi čipi najdeš v kategoriji step-down regulatorji napetosti, širšo ponudbo napajalnih komponent pa v kategoriji napajanje.
Pogosta vprašanja o regulatorjih napetosti
Spodaj so kratki, praktični odgovori na vprašanja, ki se najpogosteje pojavijo pri delu z regulatorji napetosti.
Ali regulator napetosti pretvarja izmenično napetost v enosmerno?
Sam po sebi ne. Čipi, kot sta LM7805 in LM2596, so DC-DC in potrebujejo že enosmerno vhodno napetost. Pretvorbo iz omrežne izmenične napetosti opravi napajalnik z usmernikom, regulator pa to enosmerno napetost le stabilizira.
Kako preizkusim regulator napetosti z multimetrom?
Najprej z multimetrom v načinu za enosmerno napetost preveri, da je na vhodu regulatorja dovolj visoka napetost (npr. nad 7 V za 7805). Nato izmeri napetost med izhodom in maso: pri 7805 mora biti 5 V (±0,2 V), pri AMS1117 3,3 V. Če je izhod enak vhodni napetosti, je regulator najverjetneje v kratkem stiku; če je 0 V, je pregorel ali nima mase. Meritev opravi pod realno obremenitvijo — nekateri regulatorji brez bremena kažejo pravo napetost, pod obremenitvijo pa se sesedejo. Preveri tudi segrevanje: pregret linearni čip kaže na preveliko obremenitev ali previsoko vhodno napetost.
Kakšna je razlika med regulatorjem napetosti in stabilizatorjem?
V praksi sta sinonima. Izraz “stabilizator” se pogosteje uporablja za omrežne naprave (AVR), “regulator napetosti” pa za komponente in module v elektroniki. Oba vzdržujeta konstantno napetost.
Regulator napetosti ali tokovni regulator?
Regulator napetosti drži konstantno napetost, tok pa se prilagaja bremenu. Tokovni regulator drži konstanten tok (uporablja se npr. za napajanje LED), napetost pa se prilagaja.
Kakšna je razlika med pozitivnim in negativnim regulatorjem?
Serija 78xx regulira pozitivno napetost glede na maso, serija 79xx pa negativno. Za projekte z Arduinom in ESP32 skoraj vedno potrebuješ pozitivnega.
Kakšna je razlika med napajalnikom in regulatorjem napetosti?
Napajalnik je celota, ki pretvori vir v uporabno napetost. Regulator napetosti je komponenta znotraj njega, ki skrbi za stabilen izhod.
Ali regulator napetosti troši energijo?
Da. Linearni regulator odvečno napetost pretvori v toploto — pri 12 V → 5 V in toku 1 A je to 7 W izgube. Stikalni regulatorji so bistveno varčnejši, z izkoristkom 90–95 %.
Zaključek
Regulator napetosti je temelj zanesljivega napajanja — občutljivim komponentam zagotovi stabilno napetost in jih zaščiti pred nihanji. Za večino projektov z Arduinom in ESP32 zadostuje linearni 5 V regulator ali LDO; ko šteje izkoristek ali baterijska vzdržljivost, je prava izbira stikalni step-down regulator.
