Uvod

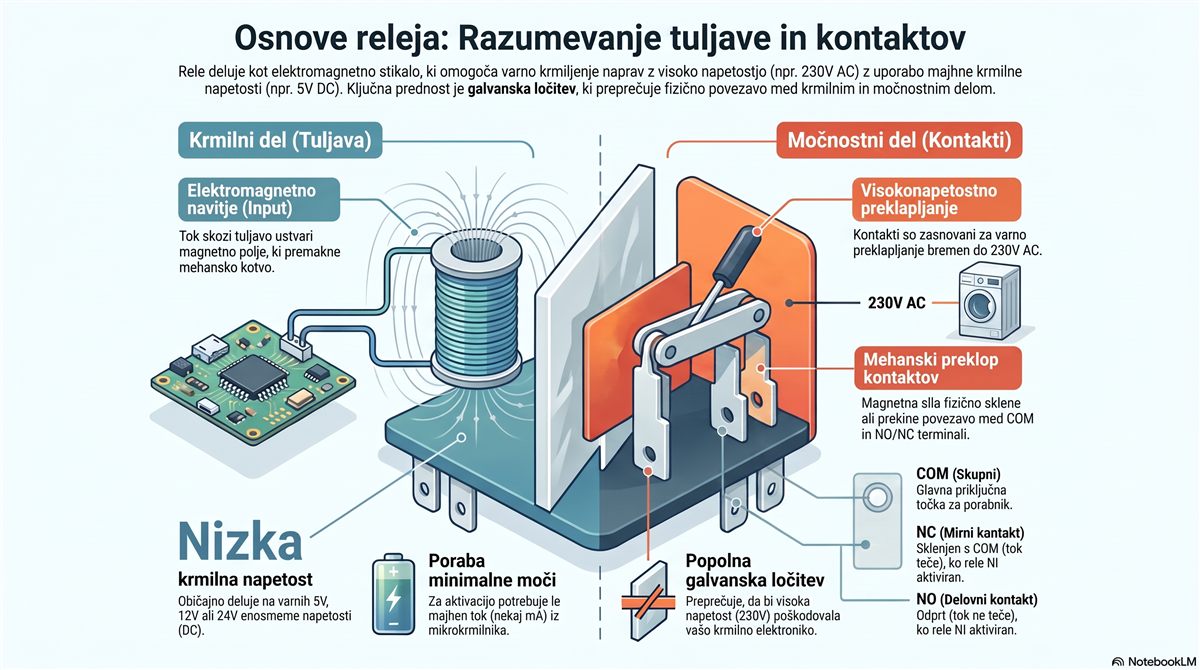

Rele 230V loči nizkonapetostni krmilni del (tuljava) od močnostnega dela s kontakti.

Rele 230V je izraz, ki v praksi pomeni dve različni stvari, in prav ta nejasnost povzroči večino napačnih priklopov. V tem članku razložim razliko med tuljavo in kontaktom releja pri 230V, zakaj če tem delu vezja ni prostora za bližnjice, in kako relejni modul pri omrežni napetosti priključiti brez tveganja. Če ste želeli osvežiti osnove delovanja releja, si najprej oglejte naš vodnik o relejnih modulih.

Kaj pomeni rele 230V — dve različni stvari

Pri releju 230V ločimo napetost tuljave (5/12 V) od nazivne napetosti kontaktov (do 250 V AC).

Ko rečete rele 230V, lahko mislite na dve povsem ločeni lastnosti istega modula. Prva je napetost tuljave: nekateri industrijski moduli imajo tuljavo, ki jo napajate neposredno z 230V AC, medtem ko večina modulov za Arduino in ESP32 projekte uporablja 5V ali 12V tuljavo. Druga je nazivna napetost izhodnega kontakta: skoraj vsak standardni relejni modul, tudi tisti s 5V tuljavo, ima kontakt, ocenjen za preklapljanje bremen do 230V ali več.

To pomeni, da lahko modul s 5V tuljavo preklaplja 230V breme, modul s 230V tuljavo pa hkrati potrebuje 230V vir samo za krmiljenje releja. Pri naročanju in priključitvi vedno preverite oboje ločeno, saj zamenjava teh dveh podatkov vodi v najpogostejšo napako pri delu z rele 230V moduli.

V specifikaciji izdelka zato iščite dva ločena podatka: “napetost tuljave” ali “coil voltage” za krmilno stran, in “nazivni tok kontakta” ali “contact rating” za stran bremena, običajno zapisano kot npr. 10 A pri 250V AC. Če specifikacija navaja le eno številko brez jasne oznake, katera stran je mišljena, raje poiščite modul z bolj popolno dokumentacijo.

Zakaj je rele 230V drugačen od 5V, 12V in 24V relejev

Pri nizkonapetostnih relejih napaka pri priklopu običajno pomeni uničen modul. Pri rele 230V napaka pomeni tveganje za življenje, zato veljajo strasnejša pravila.

Proizvajalci zato med nizkonapetostnim krmilnim delom vezja (logika, mikrokrmilnik, optosklopnik) in visokonapetostnim delom (kontakti, ki preklapljajo 230V) na tiskanem vezju namęrno pustijo večjo fizično razdaljo, kot je predpisano z varnostnimi standardi za osnovno in ojačano izolacijo. Ta razdalja, skupaj z izrezom v tiskanini med obema deloma, preprečuje preskok napetosti in je razlog, da poceni klon modula brez tega izreza ni varno uporabljati na 230V tudi če deluje enako kot original.

Ta način presoje se v standardih imenuje creepage in clearance — najkrajša razdalja po površini tiskanine oziroma po zraku med dvema vodnikoma z različnim potencialom. Pri nizkonapetostnih vezjih je lahko ta razdalja komaj pol milimetra, pri delu, ki mora prenesti 230V z varnostno rezervo, pa proizvajalci nameščajo izrez ali daljšo pot okoli robov tiskanine, da razdalje ni mogoče zmanjšati niti s prahom ali vlago, ki se s časom nabere na površini.

Galvanska izolacija: zakaj je pri releju 230V nujna

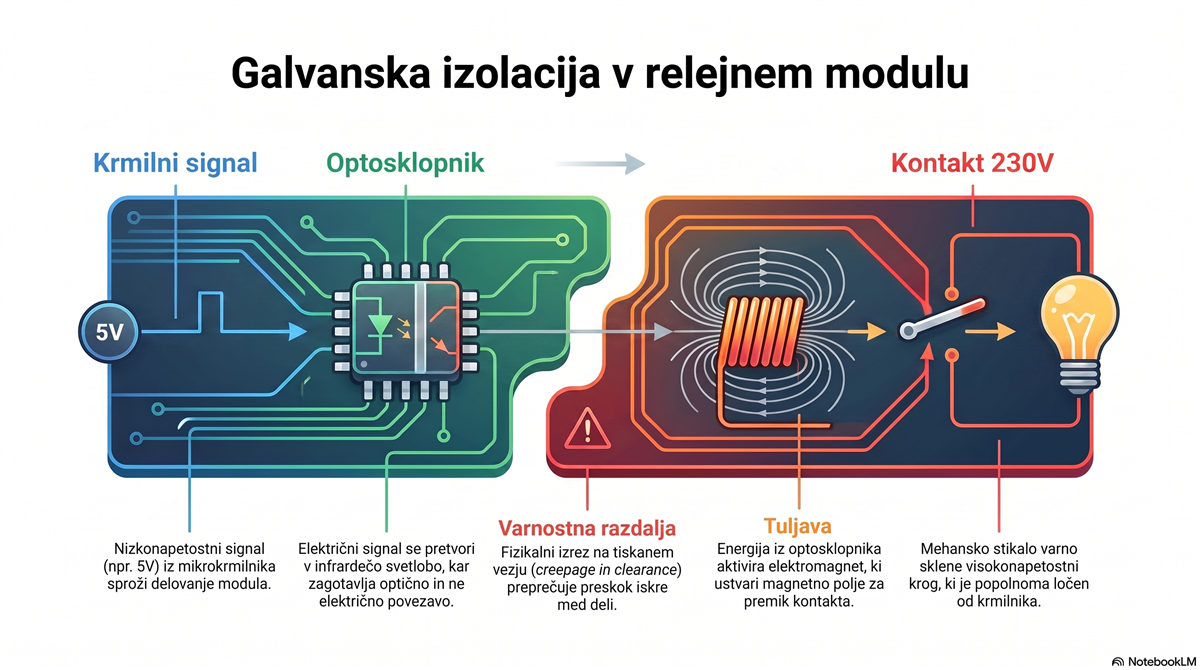

Optosklopnik galvansko loči 5 V krmilnik od 230 V kontaktnega dela.

Večina relejnih modulov med krmilnim vhodom in tuljavo uporablja optosklopnik, torej optično, ne električno povezavo. Krmilni signal iz mikrokrmilnika proži LED v optosklopniku, ta pa prek svetlobe vklopi tranzistor na strani tuljave, ne da bi kadarkoli prišlo do galvanskega stika med logiko in tuljavo.

Pri modulih, namenjenih 230V bremenom, galvanska izolacija ni okras, temveč edina stvar, ki krmilnik in uporabnika loči od omrežne napetosti. Če modul te izolacije nima ali je poceni klon slabo izdelal razdaljo med sledmi, se napaka na strani 230V lahko prenese nazaj na mikrokrmilnik in na USB vodnik vašega računalnika.

To ni le teoretično tveganje: če optosklopnik odpove ali je bil od začetka napačno dimenzioniran, lahko napetost s strani bremena pride na krmilni vhod releja in od tam naprej na pine mikrokrmilnika, kar poškoduje številno cenejšo elektroniko v verigi, ne le sam rele.

Tipične tehnične lastnosti releja 230V

Preden izberete konkreten modul, je koristno poznati razpon vrednosti, ki jih na trgu dejansko srečate.

Ti podatki so orientacijski. Vedno preverite deklaracijo konkretnega modula, saj proizvajalci nazivne vrednosti pri istem videzu ohišja pogosto razporedijo drugače.

Montaža releja 230V: DIN letev in razdelilna omarica

Rele 230V montiraj na DIN letev v zaprti razdelilni omarici, nikoli odprto na mizi.

Za stalno namestitev je rele 230V vedno bolje montirati na DIN letev znotraj zaprte razdelilne omarice kot pustiti prosto ležeči na mizi ali v odprtem ohišju projekta. Razdelilna omarica preprečuje nenameren dotik odprtih kontaktov in ščiti modul pred prahom ter vlago, ki lahko časoma poškoduje izolacijo.

Pri vgradnji v ohišje DIY projekta poskrbite vsaj za to, da so priključki 230V pokriti, da vodniki niso pod napetostjo dostopni s prsti, in da je modul označen z opozorilom o omrežni napetosti za vsakogar, ki bo kasneje odpiral ohišje.

Dobra praksa je tudi kratka shema ali nalepka ob ohišju, ki pojasni, kateri priključek je krmilni in kateri je 230V — to je koristno tako za vas čez nekaj mesecev, ko boste podrobnosti pozabili, kot za vsakogar drugega, ki bo projekt kdaj popravljal ali nadgrajeval.

Varnostni koraki pred priključitvijo releja na 230V

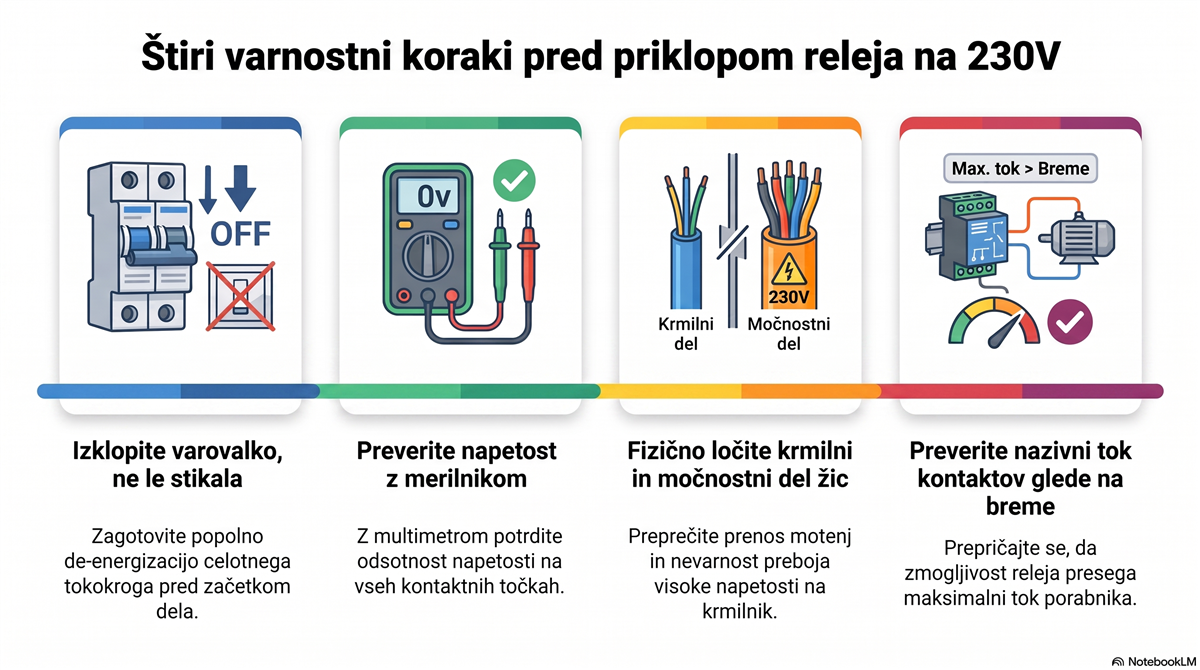

Pred delom z relejem 230V: izklopi varovalko, preveri napetost, loči krmilni in močnostni del.

Preden se dotaknete katerekoli žice, sledite istemu zaporedju vsakič znova.
To zaporedje velja enako za začasen testni priklop na mizi kot za trajno vgradnjo v razdelilno omarico — razlika je le v tem, da pri trajni vgradnji koraki postanejo del rutine, pri enkratnem testu pa jih je najlažje pozabiti.

• Izklopite varovalko, ne le stikala, saj stikalo lahko preklopi le eno fazo, medtem ko varovalka prekine celoten tokokrog.
• Preverite napetost z merilnikom na mestu priključitve, tudi če ste ravnokar izklopili varovalko, saj so lahko v omarici še drugi vodi pod napetostjo.
• Fizično ločite krmilni in močnostni del žic, da se med delom ali kasnejšim vzdrževanjem ne morejo dotakniti ali zdrgniti drug ob drugega.
• Preverite nazivni tok kontaktov releja glede na dejansko porabo bremena, preden ga priklopite pod napetost.

Rele 230V v Arduino in ESP32 projektih

Za DIY projekte, ki morajo preklapljati 230V breme, je standardna rešitev relejni modul s 5V ali 12V tuljavo in optično izolacijo, krmiljen z Arduinom ali ESP32 — ne modul s 230V tuljavo, ki bi zahteval ločen visokonapetostni vir za krmiljenje. Postopek priklopa logike je enak kot pri katerem koli drugem releju in ga najdete v našem vodniku za priključitev releja na Arduino.

Razlika je le na strani bremena: pri 230V vedno uporabite ločeno napajanje tuljave prek JD-VCC mostička, tako da mikrokrmilnik in optosklopnik ostaneta na svojem nizkonapetostnem tokokrogu, kontakt pa preklaplja 230V neodvisno. Če v projektu potrebujete zakasnjen ali cikličen vklop 230V bremena, si oglejte tudi naš vodnik o časovnem releju, ki isto nalogo reši brez kode.

V praksi to pomeni dva ločena tokokroga na isti tiskanini projekta: 3,3V ali 5V logika mikrokrmilnika na eni strani, in 230V napajanje porabnika na drugi, povezana izključno prek releja in njegove optične izolacije. Nikoli ne peljite skupne mase med tema dvema deloma, razen če modul to izrecno predvideva prek JD-VCC mostička.

Primeri uporabe releja 230V v praksi

Rele 230V boste v DIY projektih našli povsod, kjer mikrokrmilnik krmili napravo, ki sicer deluje na omrežni napetosti. Pri pametnem domu to je vklop namiznih ali stropnih luči, grelcev in ventilatorjev prek Arduino ali ESP32 modula, brez poseganja v obstoječo električno instalacijo.

V vrtnih in kmetijskih projektih rele 230V vklaplja črpalke za namakanje ali grelne kable proti zmrzali, kjer je krmiljenje odvisno od senzorja vlage ali temperature. V delavnici isti princip poganja avtomatski vklop odsesovanja ali osvetlitve, ko začnete uporabljati orodje, prikljucceno na isti tokokrog.

V vseh teh primerih velja isto pravilo: mikrokrmilnik nikoli ne preklaplja 230V neposredno, temveč prek releja, ki fizično loči nizko- in visokonapetostni del sistema.

Pogoste napake in nevarnosti pri releju 230V

Večina nesreč z rele 230V moduli izhaja iz istih vzorcev.

Najpogostejša je mešanje tuljave in kontakta: uporabnik pomotoma priključi 230V neposredno na krmilni vhod, misleč, da je to tuljava, namesto na izhodni kontakt. Druga je puščanje golih priključkov dostopnih v odprtem ohišju, kar je varno pri 5V, pri 230V pa ne. Tretja je uporaba poceni klonov brez jasno dokumentirane razdalje med nizko- in visokonapetostnim delom tiskanine, kar galvansko izolacijo naredi navidezno, ne dejansko. Zadnja je preobremenitev kontaktov: tudi če je nazivni tok naveden na nalepki, ga pri induktivnih bremenih, kot so motorji ali transformatorji, zmanjšajte z rezervo, saj zagonski tok za trenutek precej preseže nazivno vrednost.

Peta pogosta napaka je ponovna uporaba releja, ki je že opazno obrabljen — če kontakt ob preklopu vidno iskri ali slišno brenči, se je prehodna upornost na kontaktu povečala, ta pa se med preklapljanjem 230V bremena segreva bolj, kot je bilo načrtovano.

SSR proti mehanskemu releju pri 230V

Mehanski rele 230V proti polprevodniškemu (SSR): hitrost, življenjska doba, hrup in cena.

Pri pogostem preklapljanju 230V bremen se splača razmisliti o polprevodniškem SSR releju namesto mehanskega. SSR nima mehanskega kontakta, zato ne obrablja, ne iskri in deluje tišje, kar je pomembno pri bremenih, ki preklapljajo vsakih nekaj sekund, na primer pri regulaciji temperature grelca.

Slabost SSR releja je višja cena in dejstvo, da tudi v izklopljenem stanju skozenj teče majhen uhajalni tok, kar pri občutljivejših bremenih lahko povzroči rahlo utripanje. Za redko preklapljanje, kjer cena šteje bolj kot življenjska doba kontaktov, ostaja mehanski rele 230V enostavnejša in cenejša izbira. Za pogosto ciklično preklapljanje ali za bremena, ki jih moti elektromagnetni šum mehanskega kontakta, izberite SSR.

Za orientacijo: mehanski rele je pri redkem preklapljanju, recimo nekajkrat na dan pri termostatu, zasnovan za več sto tisoč ciklov in bo verjetno prenašal obremenitev dlje, kot bo projekt sploh v uporabi. SSR pride v poštev, ko ještevilo preklopov na dan v stotinah ali več, na primer pri regulaciji moči grelca s hitrim vklapljanjem in izklapljanjem.

Kako izbrati pravi relejni modul za 230V

Pri izbiri releja 230V preveri napetost tuljave, nazivni tok kontaktov in tip (mehanski/SSR).

Pri izbiri preverite štiri stvari, enako kot pri katerem koli drugem releju, le da so posledice napačne izbire pri 230V bolj resne kot pri nizkonapetostnih modulih.

Pogosta vprašanja

Ali lahko rele s 5V tuljavo varno preklaplja 230V breme? Da, to je standardna zasnova večine relejnih modulov, dokler je kontakt deklariran za 230V in je modul pravilno izoliran med obema deloma vezja.

Ali potrebujem električarja za priključitev releja 230V? Za začasno testiranje na mizi z izklopljenim virom ne nujno, za trajno vgradnjo v hišno instalacijo pa je montaža strokovnjaka priporočljiva, ponekod tudi predpisana.

Kaj se zgodi, če zamenjam tuljavo in kontakt pri priklopu? Če na krmilni vhod, namenjen nizki napetosti, priključite 230V, modul običajno takoj uničite, v slabšem primeru pa lahko poškodujete tudi krmilnik ali povzročite požar.

Ali je rele 230V enako varen kot rele 12V? Sam modul je lahko enako zanesljiv, a posledice napake pri 230V so bistveno resnejše, zato so tudi zahteve za izolacijo in montažo strožje.
Ali lahko en sam relejni modul preklaplja tako 230V kot 12V breme hkrati? Da, če ima več neodvisnih kanalov, a vsak kanal preklaplja le eno breme; napetosti različnih kanalov med seboj niso povezane in jih lahko mešate poljubno.

Zaključek

Rele 230V ni en sam izdelek, temveč oznaka za dve ločeni lastnosti — napetost tuljave in napetost kontakta — ki ju je treba preveriti neodvisno. Z galvansko izolacijo, pravilno montažo na DIN letev in dosledno ločitvijo krmilnega ter močnostnega dela vezja je delo z omrežno napetostjo obvladljivo tudi v DIY projektu.
