Kako priključiti rele na Arduino: vodnik po korakih za začetnike

Kako priključiti rele na Arduino? Z Arduinom lahko prižgeš LED-ico ali zavrtiš motorček, težava pa nastane, ko želiš krmiliti nekaj večjega — namizno svetilko, grelec, črpalko ali napravo na 230 V. Arduino takih porabnikov ne zmore napajati neposredno; njegovi izhodi dajejo le nekaj miliamperov pri 5 V. Rešitev je rele — elektronsko stikalo, ki ga Arduino varno vklaplja z majhnim signalom, rele pa preklaplja močnejši tokokrog.

V tem vodniku po korakih boš spoznal, kako deluje relejni modul, kako ga pravilno povežeš z Arduinom in kako ga krmiliš s preprosto kodo. Posebej bomo opozorili na napake, ki začetnike najpogosteje zmedejo (npr. obrnjeno logiko in napajanje).

Kaj je relejni modul in kako deluje

Rele je stikalo, ki ga namesto prsta sklene elektromagnet. Ko skozi tuljavo releja steče tok, ta privleče kontakt in sklene (ali razklene) ločen, močnejši tokokrog. Ključno je, da sta krmilni del (Arduino, 5 V) in močnostni del (npr. 230 V) fizično ločena — to ti omogoča, da z varnim nizkonapetostnim signalom upravljaš nevarno visoko napetost.

V praksi skoraj nikoli ne priključimo golega releja, ampak relejni modul — ploščico, ki ima poleg releja že vgrajeno vse potrebno: tranzistor za pogon tuljave, zaščitno diodo in pogosto opto-izolacijo. Zato lahko modul priključiš neposredno na Arduino, brez dodatnih komponent.

Releji se delijo na dve glavni vrsti:

• Mehanski releji imajo fizične kontakte. Ob preklopu se sliši značilen »klik«. So poceni in univerzalni, primerni za večino projektov.
• SSR (solid-state) releji nimajo gibljivih delov. Delujejo tiho, hitreje in zdržijo bistveno več preklopov — idealni za pogosto preklapljanje ali krmiljenje grelcev.

Kako Arduino varno krmili visoke napetosti

Kaj potrebuješ

Za osnovno vajo potrebuješ le nekaj kosov:

• Arduino (npr. Arduino UNO ali Nano)
• Relejni modul 5V — enokanalni je za začetek povsem dovolj (releji 5V)
• Povezovalne žičke (ženske-moške Dupont)
• porabnik, ki ga želiš krmiliti (za prvo vajo zadošča že LED-ica ali manjša namizna svetilka)

⚠️ Če boš krmilil omrežno napetost (230 V), nadaljuj šele, ko si prepričan v svoje znanje. Napetost iz vtičnice je lahko smrtno nevarna — pri prvih vajah ostani pri nizkonapetostnih porabnikih (5 V ali 12 V).

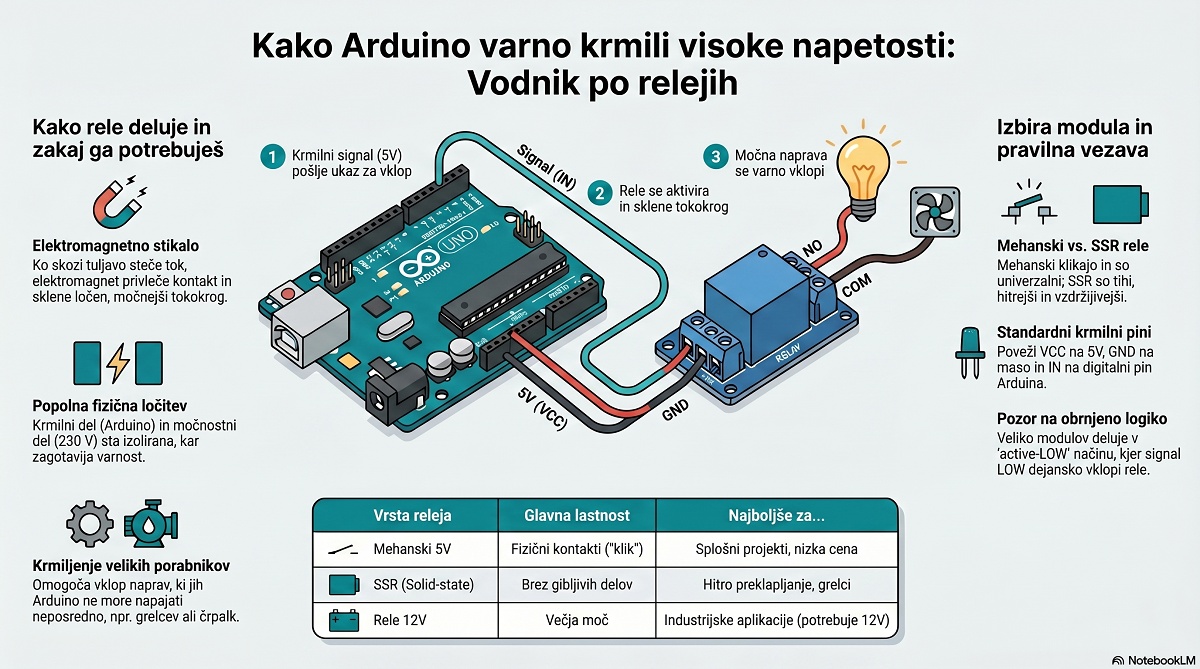

Vezava releja na Arduino (po korakih)

Večina 5V relejnih modulov ima na krmilni strani tri pine: VCC, GND in IN. Povezava je preprosta:

Koraki:

1. VCC → 5V na Arduinu (napajanje tuljave in elektronike modula).
2. GND → GND na Arduinu (skupna masa je nujna, sicer modul ne deluje zanesljivo).
3. IN → D8 (ali kateri koli prosti digitalni pin).
4. Na izhodni (močnostni) strani releja so trije priključki: COM, NO (normalno odprt) in NC (normalno zaprt). Porabnik najpogosteje vežeš med COM in NO — tako je naprava izklopljena, dokler rele ne sklene.

Na močnostni strani prekini eno žico porabnika in jo speljiš skozi rele (COM → NO), podobno kot bi vmes vstavil stikalo. Drugi vodnik porabnika ostane neprekinjen.

Arduino koda za krmiljenje releja

Spodnja skica vsako sekundo vklopi in izklopi rele. Pripni jo na pin D8:

int relePin = 8;  // pin, na katerega je vezan IN

void setup() {
  pinMode(relePin, OUTPUT);
}

void loop() {
  digitalWrite(relePin, HIGH);  // sklene rele
  delay(1000);                  // pocakaj 1 sekundo
  digitalWrite(relePin, LOW);   // razkleni rele
  delay(1000);                  // pocakaj 1 sekundo
}

Koda je namenoma preprosta: v setup() pin nastavimo kot izhod, v loop() pa ga izmenično postavljamo na HIGH in LOW. Ob vsakem preklopu boš pri mehanskem releju slišal »klik«, na modulu pa zasvetila LED-ica stanja.

💡 Pomembno — obrnjena (active-LOW) logika: veliko relejnih modulov je sprožljivih na nizki signal. To pomeni, da LOW rele vklopi, HIGH pa izklopi — torej ravno obratno, kot bi pričakoval. Če se tvoj rele obnaša obratno, preprosto zamenjaj HIGH in LOW v kodi.

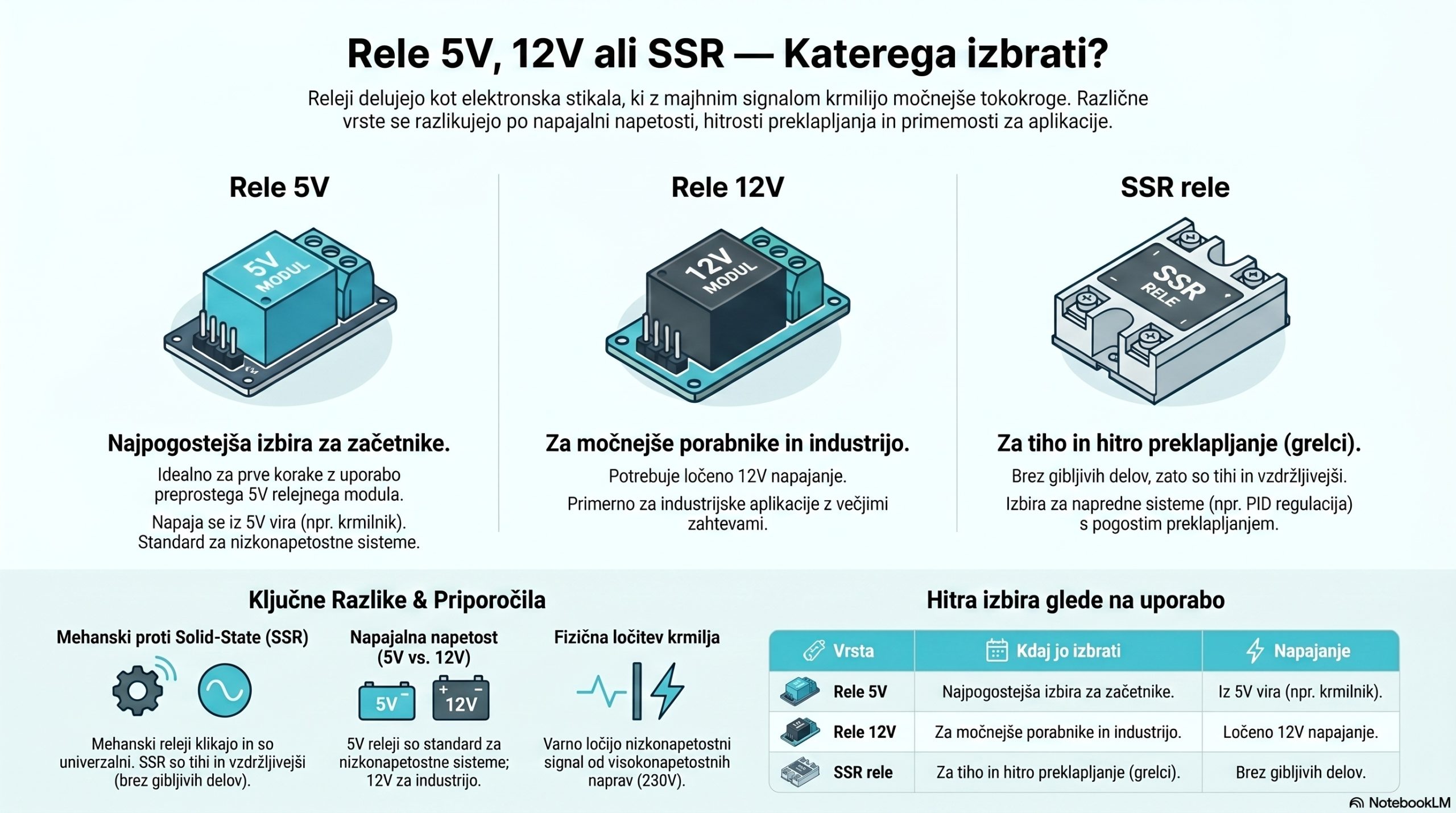

Rele 5V, 12V ali SSR — katerega izbrati

Za prve projekte priporočamo 5V relejni modul, za naprednejše pa si oglej SSR releje ali celoten izbor v kategoriji Releji.

Vodnik za izbiro relejev

Pogoste težave in rešitve

• Rele ne preklopi (ni »klika«). Preveri skupno maso — GND modula in GND Arduina morata biti povezana. Brez tega signal IN »visi« v zraku.
• Rele deluje obratno. Modul je verjetno active-LOW; zamenjaj HIGH in LOW v kodi.
• Arduino se ob preklopu resetira. Tuljava releja ob vklopu potegne sunek toka. Pri večkanalnih modulih napajaj rele iz ločenega vira (in poveži mase).
• Negotovost pri 230 V. Če nisi prepričan, ostani pri 5 V/12 V porabnikih ali se posvetuj s strokovnjakom. Varnost je vedno na prvem mestu.

Pogosta vprašanja (FAQ)

Kateri pin Arduina uporabim za rele?

Katerikoli prosti digitalni pin (v primeru zgoraj D8). Pomembno je le, da isti pin navedeš v kodi (int relePin = 8;).

Zakaj se rele sproži obratno (active-LOW)?

Mnogi moduli vklopijo rele ob nizkem signalu (LOW), ne visokem. To je običajno in povsem v redu — v kodi le zamenjaj HIGH in LOW.

Ali lahko z Arduinom krmilim 230 V?

Da, prek releja, ki na izhodu prenese 250 VAC in ustrezen tok. Vendar je delo z 230 V nevarno — lotite se ga le z ustreznim znanjem in upoštevanjem varnostnih predpisov.

Kakšna je razlika med mehanskim in SSR relejem?

Mehanski uporablja fizične kontakte (sliši se »klik«), je poceni in univerzalen. SSR nima gibljivih delov — je tih, hitrejši in primernejši za pogosto preklapljanje.

Ali rele lahko priključim na ESP32 ali Raspberry Pi?

Da, vendar ta delujeta na 3,3 V logiki. Izberi modul, ki sprejme 3,3 V krmilni signal, ali uporabi nivojski pretvornik.

Zaključek

Rele je eden najbolj uporabnih gradnikov v svetu mikrokrmilnikov — z njim Arduino prestopi mejo med igro s svetlečimi diodami in resničnimi napravami. Ko enkrat obvladaš osnovno vezavo (VCC, GND, IN) in razumeš active-LOW logiko, lahko krmiliš skoraj karkoli.
