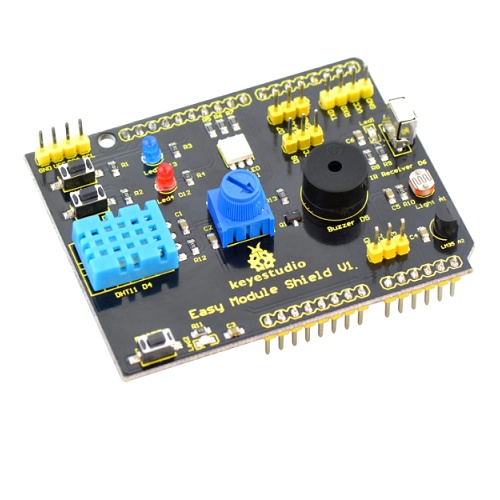

Večfunkcijska razširitvena ploščica v1 za Arduino UNO Keyestudio

Opis

 Večfunkcijska razširitvena ploščica v1 za Arduino UNO Keyestudio

Keyestudio Multi-purpose Shield V1 je vsestranski izobraževalni modul, ki se neposredno namesti na Arduino UNO (ali Mega). Ploščica je zasnovana tako, da odpravlja potrebo po zamudnem ožičenju in uporabi preizkusnih plošč, saj vsebuje širok nabor senzorjev in aktuatorjev, ki so že povezani s procesorjem.

Idealen je za začetnike, ki se učijo osnov programiranja, pa tudi za izkušene razvijalce za hitro testiranje algoritmov, uporabo menijev in izpis podatkov brez skrbi o napačnih povezavah.

Navodila proizvajalca: povezava

Vgrajene komponente in tehnične specifikacije:

• Prikazovalnik: 4-mestni 7-segmentni LED zaslon (krmiljen preko dveh zaporedno vezanih 74HC595 registrov).
• Svetlobni indikatorji: 4x rdeče LED diode (povezane na digitalne pine D10, D11, D12, D13).
• Uporabniški vnos:
  • 3x tipkala (push buttons) za interakcijo in menije.
  • 1x reset tipka za ponovni zagon Arduina.
• Analogni vnos: Precizni trimer potenciometer (10kΩ) za simulacijo senzorskih odčitkov (povezan na A0).
• Zvočni izhod: Pasivni piskač (buzzer) za zvočne signale in alarme (povezan na D3).
• Razširitvena mesta:
  • Namensko mesto za LM35 ali DS18B20 temperaturni senzor.
  • Priključek za infrardeči (IR) sprejemnik.
  • Integriran vmesnik za Bluetooth module, ultrazvočne senzorje in APC220 brezžične module.
• Kompatibilnost: Popolna skladnost z Arduino UNO, Leonardo in Mega 2560.

Glavne prednosti:

1. Vse-v-enem (Shield format): Nič več zmešnjave z žicami – ploščico preprosto nataknete na Arduino in začnete s programiranjem.
2. Zaščita pinov: Vsi priključki so logično razporejeni in označeni, kar zmanjšuje možnost kratkega stika.
3. Bogata dokumentacija: Keyestudio nudi obsežne primere kode za vsako posamezno komponento na ploščici.

Uporaba:

• Učenje programiranja 7-segmentnih zaslonov in registrov.
• Izdelava digitalnih ur, števcev in termometrov.
• Razvoj interaktivnih menijev s tipkami.
• Testiranje brezžične komunikacije (Bluetooth/IR).
