Usmernik LM2596 step-down 3.3 5 12 ADJ napajalna postaja

Opis

Usmernik LM2596 step-down 3.3 5 12 ADJ napajalna postaja

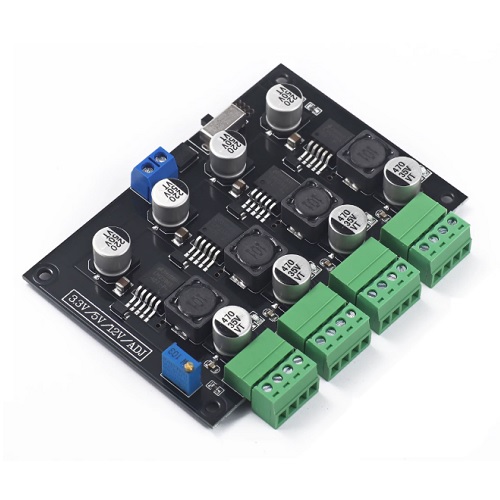

V vsakem resnejšem elektronskem projektu prej ali slej naletite na izziv: različni deli vezja zahtevajo različne napetosti. Mikrokrmilnik želi  3,3V , servo motor ali ventilator  5V , relejna plošča  12V  – in namesto treh ločenih napajalnikov ali zapletenih vezij imate zdaj eno elegantno rešitev na dlani.

Modul temelji na  štirih čipih LM2596  – preverjenem step-down (znižujočem) regulatorju napetosti v stikalnem načinu delovanja. Vsak kanal neodvisno zagotavlja stabilizirano izhodno napetost s tokom do  3A , skupni tok vseh kanalov skupaj pa ne sme preseči  5A . To je ključno informacijo, ki jo začetniki pogosto spregledajo.

Za razliko od linearnih regulatorjev (kot je klasični 7805), ki odvečno energijo preprosto pretvorijo v toploto, stikalni regulatorji delajo pametneje:  izkoristek dosega 85% , kar pomeni bistveno manj gretja in daljšo življenjsko dobo celotnega sistema. Modul je zasnovan v skladu s priporočili za napajalna vezja in uporablja  SMD aluminijaste elektrolitske kondenzatorje  ter  visokokakovostne induktorje z visoko Q vrednostjo  za čisto in stabilno napetost na izhodu.

Četrti kanal (ADJ) je nastavljiv z zunanjim trimpotenziometrom – primeren za napetosti, ki jih standardni kanali ne pokrijejo.

Ključne lastnosti

štiri neodvisni izhodni kanali:  3,3V, 5V, 12V in nastavljivi ADJ kanal

vhodno napajanje 5V–40V  – prilagodljivo širokemu naboru virov napajanja

stikalni princip delovanja  zagotavlja izkoristek do 85% in malo odvečne toplote

zaščita pred obratno polariteto  – preprečuje poškodbe pri napačnem priključitvi napajanja

indikatorska LED lučka  za vizualno potrditev, da je modul aktiven

nizke motnje in nizek valoviti tok (ripple)  – primerno za občutljive senzorje in logična vezja

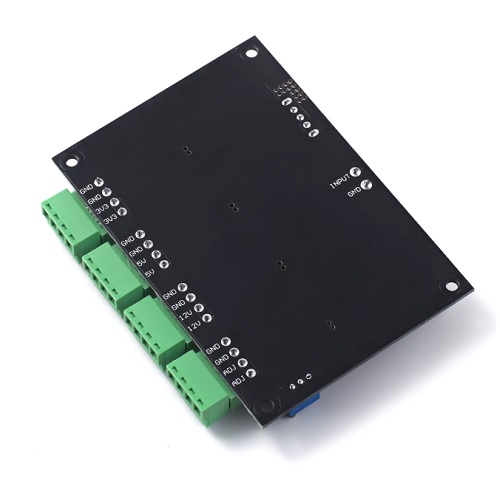

okenci na hrbtni strani PCB-ja  izboljšujeta odvod toplote od čipov LM2596

pritrditvene luknje  za varno montažo v ohišje ali na ploščo

Tehnične specifikacije

model modula: LM2596 večkanalno napajanje

tip modula: stikalno napajanje (switching power supply)

vhodna napetost: 5V – 40V DC

izhodne napetosti: 3,3V / 5V / 12V / ADJ (nastavljivo)

maksimalni izhodni tok (na kanal): 3A

skupni maksimalni izhodni tok: 5A

izkoristek pretvorbe: 85%

izhodna moč: 9,9W (3,3V) / 15W (5V) / 36W (12V) / 36W (ADJ)

mirovni tok: 26mA

stikalna frekvenca: 150kHz

zaščita: zaščita pred obratno polariteto

posebnosti: indikatorska lučka, pritrditvene luk
