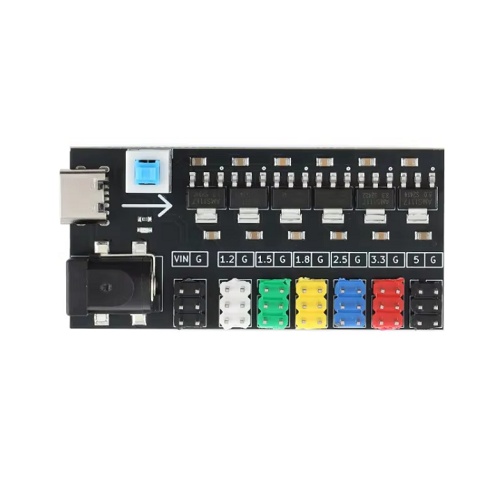

Usmernik AMS1117 step-down 1.2 1.5 1.8 2.5 3.3 5.0V 800mA USB-C

Opis

Usmernik AMS1117 step-down 1.2 1.5 1.8 2.5 3.3 5.0V 800mA USB-C

Pri razvoju elektronskih projektov se hitro srečamo s težavo: mikrokrmilnik potrebuje 3,3 V, nekateri senzorji 5 V, spet druga specializirana logika pa morda 1,8 V ali celo 1,2 V. Namesto da bi mizo preplavili z različnimi napajalniki in kopico “step-down” pretvornikov, ta kompaktna napajalna plošča reši vse hkrati. Gre za izjemno praktičen razdelilnik napetosti, ki iz enega vira ustvari šest najpogosteje uporabljenih stabiliziranih izhodov.

Modul temelji na preizkušenih linijskih regulatorjih AMS1117, ki zagotavljajo čisto in stabilno napetost brez visokofrekvenčnega šuma, ki je značilen za cenejše stikalne pretvornike. To je ključno, če delate z občutljivimi analognimi senzorji ali avdio vezji. Ploščo lahko napajate preko sodobnega USB Type-C priključka, klasičnega DC napajalnega vtiča (npr. iz 12 V adapterja) ali neposredno preko VIN pinov. Barvno ločeni moški pini (headerji) na izhodu pa poskrbijo, da boste med delom takoj vedeli, kje se nahaja katera napetost, kar močno zmanjša možnost usodnih napak pri povezovanju.

Ključne lastnosti

• šest neodvisnih napetostnih izhodov (1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V in 5,0 V) za vse tipe sodobne elektronike
• dvojna možnost vhoda preko USB-C ali DC vtičnice, kar omogoča napajanje iz računalnika, polnilca za telefon ali stenskega adapterja
• vgrajeno fizično stikalo za hiter vklop in izklop celotnega sistema brez vlečenja kablov
• barvno kodirani priključki za hitro vizualno orientacijo in varno delo
• kompaktna oblika (60 x 30 mm), ki ne zavzame dragocenega prostora na vaši delovni mizi

Tehnične specifikacije

• vhodna napetost (DC Jack/VIN): 6 V do 12 V (priporočeno 9 V ali 12 V)
• vhodna napetost (USB-C): 5 V
• izhodne napetosti: 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5,0 V (+ vhodna VIN napetost)
• maksimalni izhodni tok: 800 mA na posamezen kanal (skupna poraba omejena z vhodnim virom)
• regulatorji: 6x AMS1117 (linearni)
• dimenzije: 60 mm x 30 mm
• indikator: LED dioda za prikaz stanja napajanja

Inženirski “PRO” nasvet

Čeprav regulatorji AMS1117 zmorejo do 800 mA, bodite pozorni na segrevanje. Ker gre za linearne regulatorje, se odvečna napetost pretvori v toploto. Če boste modul napajali z 12 V in na 3,3 V izhodu obremenili polnih 800 mA, se bo regulator močno segrel. Za večje obremenitve priporočamo napajanje preko 5 V (USB-C) ali uporabo nižje vhodne napetosti na DC vtičnici (npr. 7,5 V), da zmanjšate toplotne izgube.

Primeri uporabe

• napajanje kompleksnih sistemov z več napetostnimi nivoji (npr. FPGA + senzorji)
• hitro testiranje različnih modulov in senzorjev brez nastavljanja laboratorijskega napajalnika
• stabilen vir napajanja za prototipne plošče (breadboards)
• popravila in diagnostika naprav, ki potrebujejo specifične nizke napetosti
