Protoboard SET 3x 400 lukenj Keyestudio

Opis

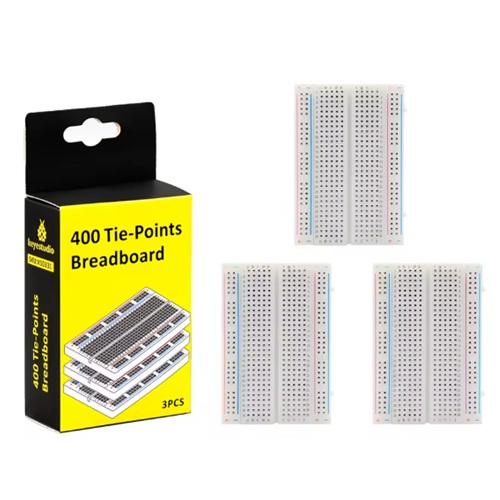

Protoboard SET 3x 400 lukenj Keyestudio

Protoboard SET 3× 400 lukenj Keyestudio je komplet treh mini brezspojnih testnih ploščic (breadboard), namenjenih hitremu prototipiranju elektronskih vezij brez spajkanja. Vsaka ploščica ima 400 veznih točk, sredinski dvovrstični pas za vpenjanje komponent in ločene napajalne vodila na obeh straneh.

Zaradi kompaktne velikosti so te ploščice odlične za manjše projekte, učenje osnove elektronike, delo z Arduino, ESP32, ESP8266 in drugimi mikrokrmilniki. Set je primeren za dijake, študente, hobiste in ustvarjalce, ki želijo hitro in pregledno preizkusiti svoje ideje brez trajnih sprememb na vezjih.

Specifikacije

• tip: brezspojna prototipna ploščica (breadboard)
• število ploščic v kompletu: 3
• število veznih točk na ploščici: 400 tie‑points
• razporeditev: sredinski dvostranski pas + 2 napajalni vodili
• raster lukenj (pitch): 2,54 mm
• dimenzije posamezne ploščice: 84 × 56 × 9,5 mm
• število neodvisnih napajalnih vodil: 4
• oblika lukenj: kvadratne
• material ohišja: ABS plastika
• podprte dimenzije vodnikov: približno 20–29 AWG
• tip uporabe: popolnoma večkrat uporabna, brez spajkanja
• barva: bela (Keyestudio pakiranje)

Zakaj je ta komplet uporaben

Brezspojne ploščice omogočajo, da vezje sestavite, preizkusite in po potrebi hitro spremenite, brez da bi karkoli spajkali. To je idealno pri učenju, prototipiranju ali hitrem odpravljanju napak na vezju.

Komplet treh enakih ploščic omogoča, da si projekte razdelite (na primer: logični del, napajanje, senzorji) ali da isto vezje postavite v več različicah za primerjavo. Zaradi standardnega 2,54 mm rasterja so ploščice združljive z večino standardnih komponent, modulov in konektorjev za Arduino ter druge razvojne plošče.

Področja uporabe

• učenje osnov elektronike in prototipiranje vezij
• hitri preizkus vezij z Arduino, ESP32, ESP8266 in drugimi mikrokontrolerji
• testiranje senzorjev, LED, gumbov, tranzistorjev, integriranih vezij in modulov
• razvoj DIY projektov, robotike, avtomatizacije in pametnega doma
• laboratorijske vaje v šolah, srednjih šolah in na fakultetah

Kompatibilnost

• primeren za standardne DIP komponente z rasterjem 2,54 mm
• združljiv z moduli in razvojni ploščami, ki uporabljajo 2,54 mm pin headerje (Arduino, večina ESP modulov, logični moduli, senzorski moduli ipd.)
• primeren za trde enožilne žice in t. i. jumper žice v območju približno 20–29 AWG
