Protoboard SET 3x 830 lukenj Keyestudio

Opis

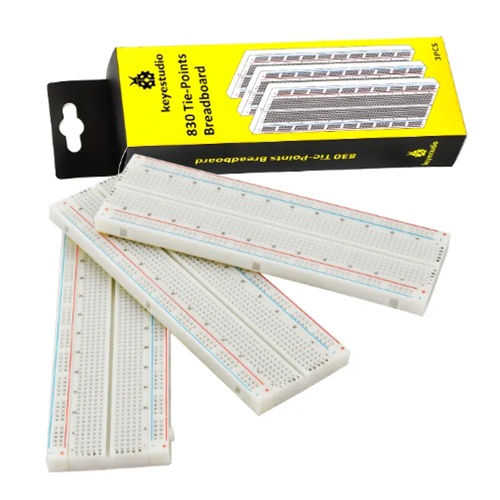

Protoboard SET 3x 830 lukenj Keyestudio

Protoboard SET 3× 830 lukenj Keyestudio je komplet treh velikih brezspajkalnih testnih ploščic (MB‑102 tip), ki so namenjene hitremu prototipiranju elektronskih vezij brez spajkanja. Vsaka ploščica ima 830 veznih točk, kar je dovolj za srednje zahtevne in večje projekte z Arduino, ESP in drugimi mikrokrmilniškimi ploščami.

Komplet je primeren za začetnike, dijake, študente, makerje in učitelje, ki želijo imeti več neodvisnih protoboardov za ločene projekte ali laboratorijske vaje. Trije protoboardi omogočajo, da ima vsak projekt svojo čisto ploščico (npr. en za napajanje, en za senzorje, en za izhodne stopnje), ali pa da več ljudi hkrati dela na različnih vajah.

Specifikacije

• tip izdelka: komplet 3× brezspajkalni protoboard
• število protoboardov v kompletu: 3 kos
• število veznih točk na ploščici: 830
• razporeditev kontaktov: 630 kontaktnih točk + 200 veznih točk napajalnih vodil
• struktura polja: 126 ločenih 5‑točkovnih terminalov (signalno polje)
• napajalne linije: 4 vodoravne napajalne linije (power rails) po 50 točk
• način povezovanja: brez spajkanja (solderless), standardni 2,54 mm raster
• označevanje: vrstice označene s črkami, stolpci s številkami za lažjo orientacijo
• material ohišja: plastika z nizko statiko
• barva: bela (standardni breadboard MB‑102 tip)
• dimenzije posameznega protoboarda: približno 165 mm × 55 mm
• hrbtna stran: samolepilna podlaga za pritrditev na ploščo ali ohišje

Znanje in praktični nasveti

Vsaka od treh ploščic ima enako notranjo strukturo: luknjice so povezane v stolpce po pet, kar omogoča, da več nog komponent ali žic tvori isti električni vozel, brez spajkanja. Ob straneh sta po dve ločeni napajalni vodili (pozitivno/negativno), ki ju lahko uporabite za razvod 5 V, 3,3 V ali drugih napetosti po celotni dolžini ploščice.

Ker dobite tri enake protoboarde, lahko:

• na enem gradite osnovne Arduino vezave (LED, gumbi, uporovni delilniki)
• na drugem testirate senzorje (temperatura, vlaga, svetloba, gibanje)
• na tretjem postavite izhodne stopnje (releji, tranzistorji, gonilniki motorjev)

Takšna razdelitev ohranja vezja pregledna in zmanjša napake pri povezovanju. Zaradi standardnega 2,54 mm rasterja so protoboardi združljivi z večino through‑hole komponent, integriranih vezij (DIP ohišja) in modulov na 2,54 mm pin headerjih.

Področja uporabe

• učenje osnov elektronike in digitalne logike
• hitri prototipi z Arduino, ESP32, ESP8266, STM32 in drugimi mikrokrmilniki
• testiranje senzorjev, modulov in razširitvenih ploščic
• laboratorijske in šolske vaje, kjer vsak udeleženec potrebuje svoj protoboard
• DIY projekti pametnega doma, merilni projekti, male avtomatizacije

Kompatibilnost

• mikrokrmilniške plošče: Arduino Uno, Mega, Nano (prek pin headerjev), ESP32/ESP8266 in drugi moduli z rasterjem 2,54 mm
• moduli in senzorji: večina standardnih modulov z navpičnimi ali kotnimi 2,54 mm headerji
• napajanje: združljivo z različnimi breadboard napajalnimi moduli (MB‑102 tip) in zunanjimi laboratorijskimi napajalniki
