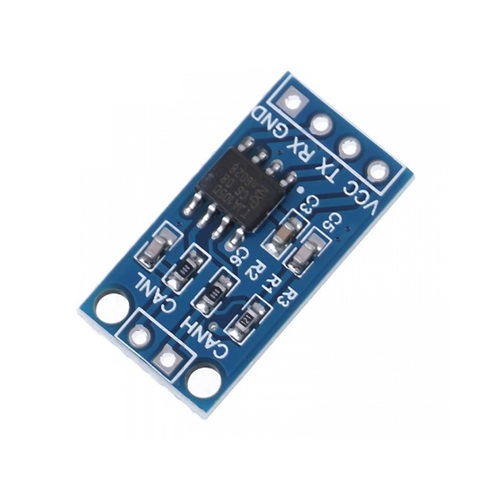

Module TJA1050 CAN Bus

Opis

Module TJA1050 CAN Bus

TJA1050 CAN Bus modul je visokohitrostni vmesnik, zasnovan za povezovanje mikrokrmilnikov (kot so Arduino, ESP32, STM32) z vodilom CAN (Controller Area Network). Temelji na čipu TJA1050, ki deluje kot CAN transiver in zagotavlja pretvorbo med TTL logičnimi signali (TX/RX) ter diferencialnimi CANH/CANL linijami.

Takšni moduli se pogosto uporabljajo v avtomobilski industriji, industrijski avtomatizaciji in IoT projektih, kjer je potrebna zanesljiva komunikacija med več napravami. Zaradi enostavne uporabe in široke podpore je primeren tako za začetnike, študente, hobiste kot tudi za inženirje pri razvoju in testiranju.

Primeri uporabe vključujejo:

• komunikacija med vozili in ECU enotami,

• industrijski nadzor in avtomatizacija,

• integracija senzorjev in aktuatorjev prek CAN vodila,

• izobraževalni projekti za spoznavanje protokola CAN,

• DIY sistemi, kjer je potrebna robustna serijska komunikacija.

Prednost modula je majhna velikost, preprost priklop ter združljivost z Arduino IDE in različnimi knjižnicami za CAN komunikacijo.

Tehnične specifikacije

• čip: TJA1050 CAN transiver

• delovna napetost: 5 V

• logični vmesnik: TX, RX (TTL)

• CAN vmesnik: CANH, CANL

• hitrost prenosa: do 1 Mb/s

• poraba toka: tipično ~5 mA

• temperatura delovanja: -40 °C do +85 °C

• dimenzije PCB: 22 × 11 mm (dejansko: 22,1 × 15,4 mm)

• teža: približno 1 g

Prednosti in dodatne informacije

CAN vodilo je robustno komunikacijsko omrežje, ki se uporablja v realnočasovnih sistemih, saj omogoča:

• odpornost proti elektromagnetnim motnjam,

• večvozlično komunikacijo brez centralnega računalnika,

• dolgo doseg komunikacije pri nizkih hitrostih,

• standardiziran protokol, ki se uporablja v avtomobilih, industriji in pametnih napravah.

TJA1050 transiver ne vključuje CAN kontrolerja (npr. MCP2515), ampak deluje kot vmesnik med mikrokrmilnikom in fizičnim CAN omrežjem. Pogosto se uporablja skupaj z MCP2515, ki skrbi za CAN protokolno plast.

Področja uporabe

• avtomobilska elektronika (diagnostika ECU, OBD-II sistemi)

• industrijska avtomatizacija in stroji

• pametne zgradbe in senzorji

• robotika in IoT naprave

• raziskovalni in izobraževalni projekti

Kompatibilnost

• popolnoma združljiv z Arduino IDE (Windows, macOS, Linux) prek knjižnic za CAN (npr. MCP_CAN library, če se uporablja z MCP2515)

• združljiv z mikrokrmilniki: Arduino, ESP32, STM32, Raspberry Pi (prek dodatnih knjižnic)

• podpira CAN standard ISO 11898
