Modul za povezavo E‑Ink HAT z e‑papirnim zaslonom DESPI‑C097

Opis

Modul za povezavo E‑Ink HAT z e‑papirnim zaslonom DESPI‑C097

DESPI‑C097 je kompaktna vmesniška ploščica za povezavo 0.97‑palčnih (18‑pin) e‑papirnih zaslonov z razvojno ploščo preko SPI. Na majhnem tisku združuje periferijo za dvig napetosti in praktične testne točke za diagnostiko napajanja. Namenjena je hobistom, študentom in inženirjem, ki želijo hitro preizkusiti E‑Ink prikaz in ga vključiti v svoje prototipe brez načrtovanja lastnega visokonapetostnega dela krmilja.

• Uporabna pri prikazih z redkim osveževanjem, nizko porabo in stalnim prikazom slike brez napajanja.
• Standardizirani 18‑pin FPC konektor omogoča čisto in zanesljivo povezavo do zaslona.
• Jasno označeni pini (BUSY, RES, D/C, CS, SCK, SDI, GND, 3V3) poenostavijo ožičenje do glavne plošče.

Specifikacije

• podprti zasloni: 0.97″ e‑papir, 18‑pin FPC, razmak 0.5 mm
• komunikacija: SPI
• napajanje: 3.3 V (logični nivoji 3.3 V)
• gonilno vezje: periferni boost za e‑papir napetosti
• ključne komponente: SI1308EDL, MBR0530
• merilne točke: rezervirane točke za preverjanje boost napetosti (GDR, RESE, PREVGH, PREVGL, VCOM, GND)
• delovna temperatura: −20 do +70 °C
• mere tiskanega vezja: 41 × 22 mm
• DIP stikala: ne

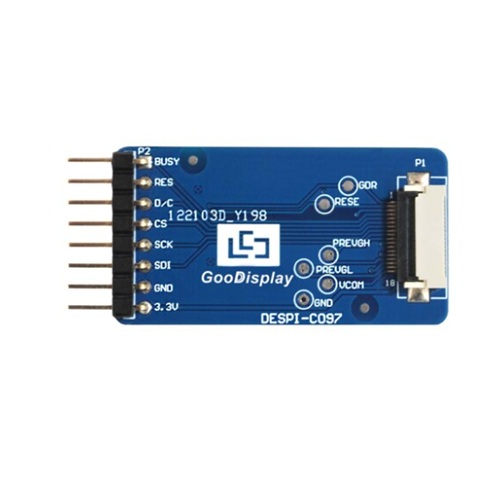

Pomen in razpored pinov (proti glavni plošči)

• BUSY – izhod stanja zasedenosti
• RES – zunanja ponastavitev (nizko = reset)
• D/C – izbira podatki/ukaz (visoko = podatki, nizko = ukaz)
• CS – SPI izbirni čip (aktivno nizko)
• SCK – SPI ura
• SDI – SPI podatkovni vhod (MOSI)
• GND – masa
• 3.3V – napajanje

Kompatibilnost

• primerne razvojne plošče: STM32, ESP32, ESP8266, Arduino UNO in drugi mikrokrmilniki s SPI na 3.3 V
• opozorilo: Arduino UNO na 5 V zahteva prilagoditev nivojev ali uporabe različice/kombinacije z 3.3 V logiko

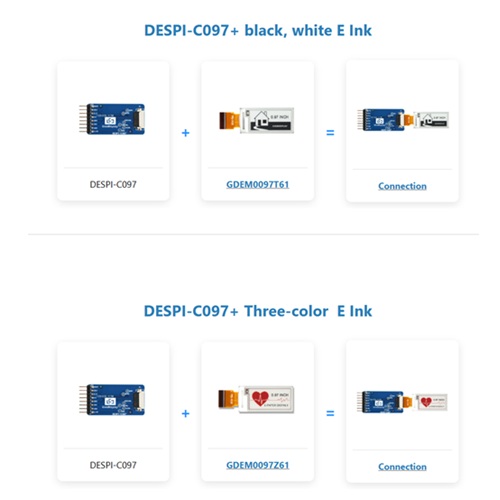

• vmesnik do zaslona: FPC 18‑pin, razmak 0.5 mm (E‑Ink 0.97″)

Dodatno znanje

E‑papir potrebuje začasne višje napetosti (PREVGH/GL, VCOM), ki jih na tej ploščici generira vgrajen boost del. Zato adapter močno skrajša čas do prve slike in zmanjša tveganje pri lastnem načrtovanju napajanja. Merilne točke omogočajo hitro preverjanje, če napetosti dosegajo specifikacije – koristno pri odpravljanju napak slike ali počasnega osveževanja.

Področja uporabe

• nosljive oznake, značke in kartice z nizko porabo
• majhni prikazi stanja za IoT senzorje
• etikete, indikatorji in gumbi z besedilom ali ikonami
• izobraževalni projekti za spoznavanje E‑Ink tehnologije

Hitri napotki za priklop

1. Napajaj z 3.3 V in skupno maso.
2. Poveži SPI: SCK, SDI, CS in linije D/C, RES.
3. Preberi stanje na pinu BUSY pred pošiljanjem naslednjega ukaza.
4. Ob težavah izmeri napetosti na označenih testnih točkah.
