ESP32-L CO2 razvojni komplet za e-papir WiFi Bluetooth GoodDisplay
€24.99 (DDV vključen)
ESP32-L CO2 GoodDisplay: ESP32-WROOM-32D + DESPI-C02 adapter za SPI e-paper zaslone do 13,3”. Wi-Fi, BT, type-C, UNO format. Za informacijske table in IoT.
1 na zalogi
Opis

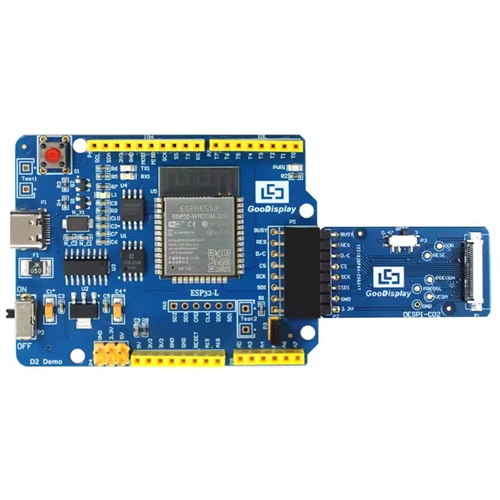

ESP32-L CO2 GoodDisplay — ESP32-WROOM-32D z DESPI-C02 gonilnikom za SPI e-paper zaslone
ESP32-L CO2 razvojni komplet združi ESP32-WROOM-32D krmilnik in DESPI-C02 vmesnik za krmiljenje praktično kateregakoli SPI e-paper zaslona — od 0,97” do 13,3”. Ploščica je v Arduino UNO formatu (70 × 54 mm) z type-C USB prikolpom. Wi-Fi + BT omogoča brezhično posodabljanje vsebine e-paper zaslona. Primerna za info-table, elektronske cenovke in projekte z nizko porabo.
DESPI-C02 adapter poenostavi priklop — zamenjate le zaslon, koda in ploščica ostaneta enaka.

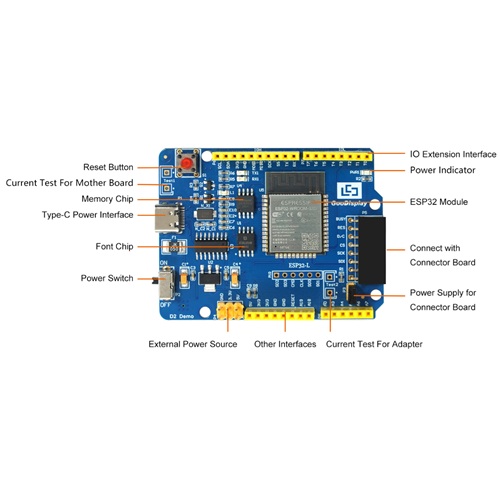

Anatomija krmilnika
| Mikrokrmilnik | ESP32-WROOM-32D (LX6 dual-core 240 MHz) |
| E-paper vmesnik | DESPI-C02 (SPI EPD adapter) |
| Format ploščice | Arduino UNO kompatibilen (70 × 54 mm) |
| USB | Type-C (5V) |
| Podprte EPD velikosti | 0,97”–13,3” (SPI EPD, vec variatnt) |
Ključne lastnosti
- DESPI-C02 adapter — ena ploščica, mnogo zaslonov – Podpira 14+ različnih velikosti SPI EPD od GoodDisplay; zamenjate zaslon brez sprememb na ploščici.
- Wi-Fi + BT za brezhično posodabljanje – Prenesete vsebino prek omrežija in jo prikažete na e-papir.
- Arduino UNO format – Standardna velikost 70 × 54 mm; UNO shields (pozor: 3,3V logika).
- Type-C + stikalo + RESET tipka – Sodoben priklop + stikalo za varno izklop.
- Nizka poraba z deep sleep – E-paper ohrani sliko; ESP32 spi in se zbudi le za posodobitev.
Primeri uporabe
- Wi-Fi informacijska tabla (urniki, vremenska napoved, novice)
- Elektronska cenovka ali oznaka (posodobitve prek Wi-Fi)
- CO2 / okoljski monitor (senzor + e-papir prikaz)
- Pametna pisarniška oznaka (QR koda + ime + status)
- Brezhični IoT dashboard (MQTT + EPD)
Tehnični pregled
Tehnične specifikacije
| Mikrokrmilnik | ESP32-WROOM-32D, LX6 dual-core 240 MHz |
| Wi-Fi | 802.11 b/g/n (2,4 GHz) |
| Bluetooth | Klasicni BT + BLE |
| E-paper vmesnik | DESPI-C02, SPI, P5 konektor |
| Podprte EPD | 1,54”, 2,13”, 2,66”, 2,7”, 2,9”, 3,71”, 4,2”, 4,26”, 5,83”, 7,5”, do 13,3” |
| USB | Type-C (5V) |
| Logika | 3,3V |
| Dimenzije | 70 × 54 mm |
| Delovna T | −20 do +70 °C |
Inženirski PRO nasvet
E-paper zasloni imajo casovno občutljivo inicializacijo — napaka pri BUSY signalu povzroči korupcijo zaslona. DESPI-C02 posreduje BUSY, RST, DC, CS, SCK in SDI signale med ESP32 in EPD. BUSY pin mora biti pravilno priključen in koda mora počakati na konec osvezičanja (BUSY = LOW pomeni zaseden, HIGH = prosto, odvisno od EPD modela). GoodDisplay knjiznica Arduino primera to rešuje avtomatsko — ne napisite lastne SPI init brez prebiranja busy stanja. Uradni primeri: good-display.com
Kompatibilnost
Arduino IDE 2.x + ESP32 Espressif package + GoodDisplay knjiznica. Dokumentacija in primeri: good-display.com/product/338.html. 3,3V logika. EPD zasloni serije GoodDisplay prek DESPI-C02.

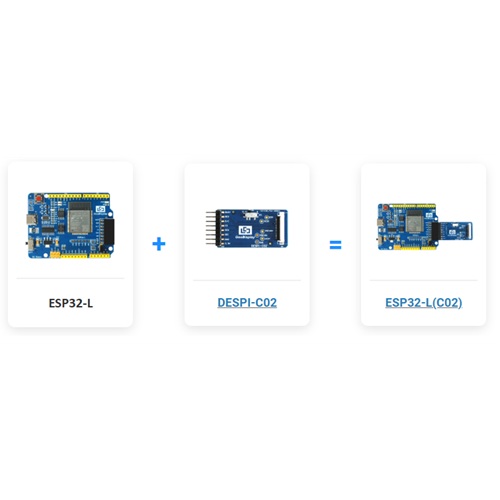

Vsebina paketa
- 1x ESP32-L razvojna ploščica (ESP32-WROOM-32D)
- 1x DESPI-C02 vmesnik (e-paper adapter)
