Modul TFT LCD SPI 3.5inch ST7796U 34pin 320X480

Opis

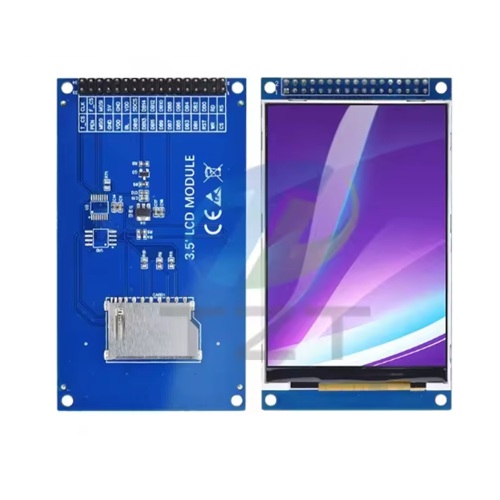

Modul TFT LCD SPI 3.5inch ST7796U 34pin 320X480

Modul TFT LCD 3,5inch ST7796U 34pin z ločljivostjo 480×320 pikslov je zasnovan za neposreden priklop na Arduino UNO in MEGA2560. Za razliko od 9-pinske SPI različice ta modul ponuja 16-bitni paralelni (8080) vmesnik – podatkovno vodilo DB0–DB15 s krmilnimi signali WR, RD, RS, CS in RST – kar omogoča bistveno hitrejše polnjenje zaslona kot serijski SPI. Prav ta hitrost je razlog, da se ta 34-pinski modul uporablja za grafično zahtevnejše projekte na 8-bitnih Arduino ploščah.

Gonilnik ST7796U (posamezne serije uporabljajo kompatibilni ILI9488) poganja 3,5-inčni panel s 65.536 barvami (RGB565). Poleg paralelnega vodila so na 34-pinskem priključku izpeljani tudi SPI pini (MOSI, MISO, CLK), tako da lahko modul po potrebi uporabite v 4-žičnem SPI načinu. Na zadnji strani je reža za microSD kartico za nalaganje slik, pisav in podatkov neposredno z zaslona.

Ta različica je brez zaslona na dotik (Without Touch) – primerna je za prikaz vmesnikov, meritev in grafike, kjer vnos na dotik ni potreben. Napajanje 3,3 ali 5 V prek vgrajenega regulatorja in prilagoditve nivojev, kar omogoča varen priklop na 5 V Arduino plošče.

• Zaslon: 3,5 inch TFT LCD, gonilnik ST7796U (kompat. ILI9488)
• Ločljivost: 480×320 px, 65.536 barv (RGB565)
• Vmesnik: 16-bitni paralelni (8080) + SPI, 34 pinov
• Zaslon na dotik: ne (ta različica)
• Reža za microSD kartico za slike in podatke
• Napajanje: 3,3 V / 5 V DC (vgrajen regulator)
• Združljiv z Arduino UNO in MEGA2560

Inženirski PRO nasvet: Na Arduino MEGA2560 izkoristite 16-bitni paralelni način – knjižnici MCUFRIEND_kbv ali LovyanGFX (paralelni način) dosežeta večkrat hitrejše polnjenje ploskev kot SPI, kar je opazno pri animacijah in osveževanju grafov. Na Arduino UNO 16-bitni paralelni priklop porabi skoraj vse pine, zato ga na UNO pogosto uporabimo prek namenskega shielda ali pa modul preklopimo v SPI način. Ker je ta različica brez touch panela, pinov za dotik (T-CS, PEN) ni treba priključevati.

Primeri uporabe: Grafični vmesniki in menuji na Arduino MEGA, prikaz meritev senzorjev v realnem času, merilni inštrumenti, prikaz slik z microSD kartice, izobraževalni projekti in prototipi HMI.

Kompatibilnost: Arduino UNO, Arduino MEGA2560 in drugi mikrokrmilniki z 8080 paralelnim ali SPI vmesnikom (ESP32, STM32).

Vsebina paketa: 1× Modul TFT LCD 3,5inch ST7796U 34pin 480×320 (brez touch peresa)
