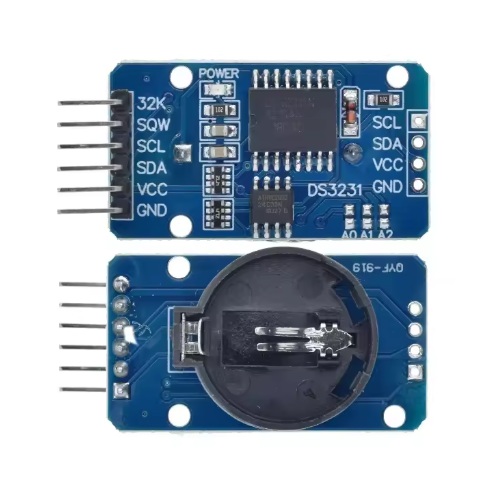

Modul RTC DS3231 AT24C32 I2C ura

Opis

Modul RTC DS3231 AT24C32 I2C ura

Modul RTC DS3231 AT24C32 je natančna časovna ura z vgrajenim pomnilnikom in baterijskim napajanjem, zasnovana za projekte, kjer je zanesljiv prikaz časa in datuma ključnega pomena. Deluje preko I2C vodila, zato ga je mogoče preprosto povezati z Arduino, ESP32, Raspberry Pi in drugimi mikrokrmilniškimi sistemi. Zaradi vgrajene baterije modul ohrani točen čas tudi ob izpadu glavnega napajanja, kar je primerno za merilne naprave, podatkovne logerje in avtomatizirane sisteme.

Primeren je za dijake, študente, hobiste in inženirje, ki razvijajo rešitve z beleženjem dogodkov, urniki ali časovno odvisnim delovanjem (vklop/izklop naprav, zajem podatkov v intervalih, časovno označevanje meritev). Nizka poraba in kompaktna izvedba omogočata uporabo v prenosnih, baterijsko napajanih napravah.

Specifikacije

• čip RTC: DS3231
• pomnilnik: AT24C32, 32K I2C EEPROM
• vmesnik: I2C (SDA, SCL)
• način prikaza časa: podpora za 12-urni in 24-urni format
• napajanje RTC: LIR2032 litij baterija z vezjem za polnjenje
• funkcije napajanja: zaznavanje napetosti in samodejno preklapljanje med glavnim napajanjem in baterijo
• dimenzije modula: približno 27 mm × 28 mm × 7 mm

Dodatno znanje o izdelku

DS3231 je RTC čip z integriranim temperaturno kompenziranim oscilatorjem, zato ohranja večjo točnost časa kot klasični moduli z ločenim kristalom. V kombinaciji z EEPROM pomnilnikom AT24C32 modul ne shranjuje samo časa, temveč omogoča tudi shranjevanje konfiguracijskih podatkov ali kalibracijskih vrednosti neposredno na samem modulu. To razbremeni mikrokrmilnik in poenostavi zasnovo sistema, saj so podatki na voljo tudi ob ponovnem zagonu naprave.

Področja uporabe

Modul RTC DS3231 AT24C32 I2C se uporablja v podatkovnih logerjih, vremenskih postajah, merilnih napravah, pametnih domačih rešitvah, nadzornih sistemih in izobraževalnih projektih. Primeren je za projekte, kjer je treba dogodke označiti s časom, izvajati periodične meritve ali krmiliti delovanje naprav po urniku. Zaradi baterijskega napajanja ohrani pravilni čas tudi pri prenosnih napravah in sistemih, ki se pogosto izklapljajo iz glavnega napajanja.

Kompatibilnost

Modul komunicira preko standardnega I2C vodila, zato je združljiv z večino razvojnih plošč in mikrokrmilnikov, ki podpirajo I2C (Arduino, ESP32, STM32, Raspberry Pi in drugi podobni sistemi). Na voljo so številne knjižnice za branje in nastavljanje časa, dostop do EEPROM pomnilnika ter integracijo v projekte, ki uporabljajo časovne žige ali urnike.
