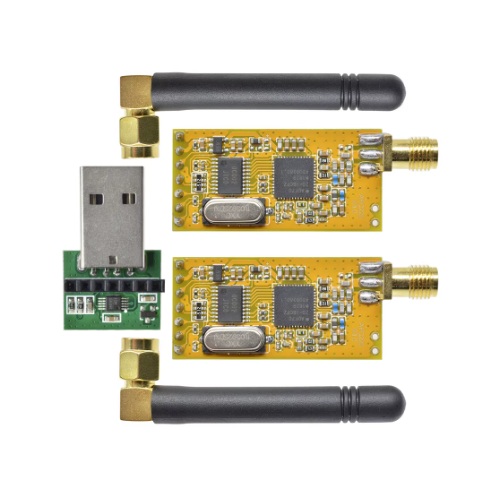

Modul RF APC220
€46.99 (DDV vključen)
RF modul APC220, 433 MHz, doseg do 1000 m, UART vmesnik TTL 3,3–5 V, 1200–57600 bps, nastavljiv kanal in moč. Za Arduino, ESP32, brezprečna telemetrija.
Ni na zalogi
Prijava na sporočilo ob novi zalogi.
Opis
Brezprečna serijska komunikacija do 1 km — RF modul APC220
Modul RF APC220 je 433 MHz radijski transiver s UART vmesnikom, zasnovan za preprosto brezprečno komunikacijo med mikrokrmilniki. Ker deluje kot transparenčni UART most, ga povežeš neposredno na serijski port Arduina — na eni strani pošlješ, na drugi preješ, brez posebnih protokolov ali radijskih knjiženic.
Doseg v odprtem prostoru doseže do 1 km pri nizki hitrosti prenosa (1200 bps), pri 9600 bps pa realno do 500 m. Modul podpira hitrosti od 1200 do 57600 bps in deluje pri napajanju 3,3–5 V. Konfiguracija (kanal, hitrost, moč oddajanja) poteka prek USB priloženega konfigurator orodja (Windows) ali s serijskimi AT ukazi.
Dva modula tvori sta vzajemni par — oddajni in sprejemni del sta ista enota. Za dvosmerno komunikacijo med dvema napravama potrebuješ 2 modula. Antena (priložena) značilno poviša doseg za 30–50 % v primerjavi z golo PCB anteno.
- Frekvenčno območje: 418–455 MHz (privzeto 433 MHz)
- Doseg: do 1000 m (odprto), realno ~500 m pri 9600 bps
- Vmesnik: UART (TTL 3,3 V / 5 V)
- Hitrost: 1200–57600 bps, nastavljiva prek konfigurator orodja
- Moč oddajanja: do 20 mW (13 dBm), nastavljiva v 3 stopnjah
- Poraba: 18 mA (sprejem), 100 mA (oddajanje)
| Parameter | Vrednost |
|---|---|
| Frekvenca | 418–455 MHz (privzeto 433 MHz) |
| Doseg | do 1000 m (odprto polje) |
| Vmesnik | UART (TTL, 3,3–5 V) |
| Hitrost prenosa | 1200–57600 bps |
| Moč oddajanja | do 20 mW (13 dBm) |
| Napajanje | 3,3–5 V DC |
| Poraba (Rx/Tx) | 18 mA / 100 mA |
| Antena | SMA konektor, priložena antena |
Inženirski PRO nasvet: APC220 modul je ob nakupu nastavljen na 9600 bps, kanal 001 in moč 20 mW. Če komunicirajoča modula nista na enakih nastavitvah, ne bo delovala zveza — najpogostejša napaka pri začetniku. Pred prvim testom prek USB konfigurator orodja preveri, da sta oba modula nastavljena identično. Za projekti, kjer teče več parov hkrati (npr. 3 roboti na tekmovanju), nastavi vsak par na ločen kanal — kanalov je 16. Če opazuujem motnje, znizaj hitrost na 4800 bps in povišaj moč na maksimum. Za najdaljši doseg namesti anteno navpično in se izogni kovinskim oviram med moduloma.
Primeri uporabe:
- Brezprečno upravljanje RC vozila ali letala iz Arduina z do 1 km dosegom
- Telemetrija za FPV letalnike — prenos GPS koordinat in baterije na zemeljsko postajo
- Brezprečna vremenska postaja — zunanja enota pošilja podatke v notranjo vsake 30 s
- Nadzorni sistem za kmetijstvo — senzorji vlage in temperature na polju komunicirajo z bazo
- Varnostni senzor za oddaljene objekte brez Wi-Fi pokrivenosti
- Multiplayer Arduino igra — dva krmilnika komunicirata brezprečno
Pogosta vprašanja
V: Ali deluje z ESP32 ali ESP8266?
O: Da, APC220 se priključi na serijski port kateregakoli 3,3 V mikrokrmilnika. Pri ESP32 uporabi katerikoli UART port (npr. Serial2), pri ESP8266 pa Hardware Serial ali SoftwareSerial.
V: Koliko parov APC220 lahko deluje sotočasno v istem prostoru?
O: Do 16 parov na ločenih kanalih. Vsakemu paru nastavi isti kanal (1–16) in različen od ostalih. Konfiguracija je mogoča prek priloženega USB konfigurator vmesnika.
V: Je APC220 enosmerni ali dvosmerni?
O: Dvosmerni — vsak modul zna oddajati in sprejemati. Ker pa ne moreta oddajati oba hkrati (half-duplex), je za full-duplex komunikacijo potreben programski handshaking ali dva ločena kanala.
Kompatibilnost: Arduino UNO / Nano / Mega, ESP8266, ESP32, STM32, Raspberry Pi (prek UART)
Vsebina paketa: 1× Modul RF APC220, 1× antena (SMA)
