Modul MP3 player WTV020

Opis

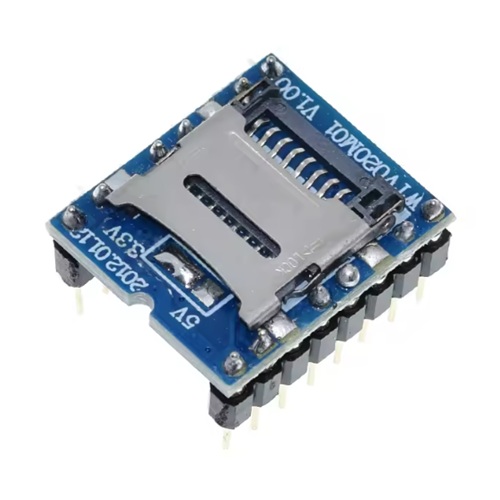

Modul MP3 player WTV020

Modul MP3 player GPD2846A z WTV020 čipom je kompaktna zvočna kartica, namenjena predvajanju zvočnih posnetkov z micro SD kartice v projektih z Arduino in drugimi mikrokrmilniki. Podpira predvajanje WAV datotek v formatu 4‑bit ADPCM in deluje kot samostojen avdio predvajalnik, ki ga lahko krmilimo z gumbi ali prek serijske komunikacije. Zaradi majhne velikosti in nizke porabe je primeren za interaktivne modele, makete, igrače, zvokovna opozorila, govorne napotke in preproste glasbene predvajalnike.

Specifikacije

• glavna integrirana vezja: WTV020‑16S / WTV020‑20S (združljiva paketa)
• pomnilniški medij: mini / micro SD kartica
• podprta velikost kartice: približno 32 MB do 1 GB
• datotečni sistem: FAT
• podprt avdio format: WAV, 4‑bit ADPCM (govor, zvočni efekti)
• način predvajanja: razdelitev po mapah, predvajanje posameznih datotek in segmentov govora
• načini krmiljenja: tipke (key control), sekundarno krmiljenje, UART232 serijski vmesnik
• funkcije: samodejno prepoznavanje map, predvajanje po datotekah, možnost ozadinske glasbe in oglasnih sporočil
• napajalna napetost: DC 2,6 – 3,6 V
• tipična uporaba: vgrajeni zvočni moduli, makete, igrače, industrijska opozorila, DIY Arduino projekti

Kako deluje modul in kaj je dobro vedeti

GPD2846A / WTV020 modul bere zvočne datoteke z micro SD kartice, formatirane v FAT datotečnem sistemu. Datoteke razvrstimo v mape z vnaprej dogovorjenimi imeni, modul pa jih nato predvaja glede na izbrani način krmiljenja (gumbi ali serijska povezava). Ker modul deluje pri nizki napetosti (okoli 3,3 V), je posebej primeren za povezavo z 3,3‑V logiko ali za uporabo z Arduino ploščami prek vmesnika oziroma napetostnega pretvornika. Pravilno poimenovanje map in datotek je ključno za zanesljivo predvajanje.

Področja uporabe

Modul je uporaben povsod, kjer želimo preprost, cenovno ugoden vir zvoka brez kompleksnega programiranja avdio kodekov. Primeren je za zvočne efekte v maketah vlakov ali dioram, zvokovne signale v pametnih napravah, govorna opozorila v industriji, predstavitvene stojnice, izobraževalne projekte ter preproste interaktivne eksponate v muzejih ali šolah.

Kompatibilnost

• mikrokrmilniki: primeren za uporabo z Arduino ploščami in drugimi MCU, ki omogočajo krmiljenje z digitalnimi izhodi ali prek UART serijske komunikacije (potrebno prilagoditi napetost na ~3,3 V)
• datotečni sistem: zahteva FAT oblikovanje SD kartice
• avdio datoteke: WAV 4‑bit ADPCM, ki jih je treba pripraviti z ustreznim orodjem za pretvorbo
