Modul e-Papir 2.9inch Tri-color 296×128 GDEY029Z95
€17.99 (DDV vključen)
2.9‑palčni tri‑barvni e‑ink zaslon GDEY029Z95 (296×128) s SPI, delna črno‑bela osvežitev 1.5 s, nizka poraba in dolgotrajno ohranjanje slike.
1 na zalogi
Opis
Modul e-Papir 2.9inch Tri-color 296×128 GDEY029Z95
2.9‑palčni e‑papirni modul prikazuje črno, belo in rdečo barvo ter ohrani sliko brez napajanja. SPI vmesnik in 24‑pin FPC priključek omogočata preprosto povezavo z mikrokrmilniki in razvojnimi ploščami. Zaslon je primeren za cenovne etikete, IoT prikazovalnike, logistične oznake in informativne table, kjer sta pomembni berljivost in nizka poraba. Delna osvežitev pospeši spremembe v črno‑belem načinu, zato je uporaben za številke, črtne kode in enostavna obvestila. Ciljna skupina so hobisti, dijaki, študenti in inženirji, ki želijo zanesljiv prikaz z majhno porabo energije.
Specifikacije
- part number: GDEY029Z95
- velikost zaslona: 2.9″
- ločljivost: 296 × 128 pik
- barve: črna, bela, rdeča
- tip: e‑papir (dot matrix), največ 2 sivinski stopnji
- krmilnik (IC): SSD1680
- vmesnik: SPI

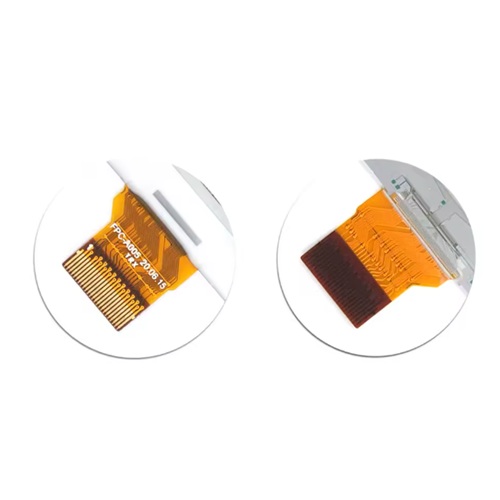

- priključek: 24‑pin FPC, raster 0.5 mm
- aktivno območje: 66.896 × 29.056 mm
- gostota pik: 111.2 PPI
- korak pike (pixel pitch): 0.227 × 0.226 mm
- zunanje mere modula: 79.0 × 36.7 × 1.2 mm
- delna osvežitev: približno 1.5–1.8 s (monokromatsko)
- hitra osvežitev: približno 11–16 s
- polna osvežitev: približno 16–22 s
- tipična poraba pri osveževanju: ~9 mW
- globoko spanje (deep sleep): ~0.006 mW
- delovna temperatura: 0 °C do 40 °C
- temperatura skladiščenja: −25 °C do 70 °C
Znanje o izdelku: kaj pomenijo časi osveževanja
Navedeni časi se razlikujejo glede na način, valovne oblike in vsebino. Najhitrejša je delna osvežitev v črno‑belem načinu za manjše spremembe zaslona. Rdeči pigment se praviloma posodobi le pri polni osvežitvi, zato je ta počasnejša. Pri načrtovanju uporabniškega vmesnika upoštevaj, da rdeče elemente spreminjaš redkeje, dinamične številke in kode pa prikazuješ v črno‑belem načinu.
Področja uporabe
- elektronske cenovne etikete in zalogovne oznake
- IoT senzorji z baterijskim napajanjem
- logistične in industrijske oznake
- informacijske tablice v pisarnah in delavnicah
- izobraževalni in hobi projekti
Kompatibilnost
- logični nivoji: tipično 3.3 V (upoštevaj zahteve krmilnika)
- podprte platforme: Arduino, ESP32, ESP8266, STM32 in drugi MCU‑ji z SPI
- združljive plošče in adapterji: DESPI‑C02, DESPI‑L(C02), DEArduino‑L(C02), ESP8266‑L(C02), ESP32‑L(C02)
- viri za razvoj: specifikacije, primeri kode in orodje za pretvorbo bitmap slik so na voljo pri proizvajalcu
