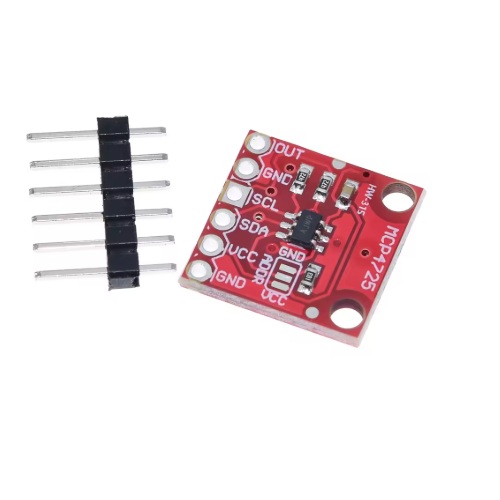

Modul DAC MCP4725 I2C 12Bit

Opis

Modul MCP4725 je visoko zmogljiv 12-bitni digitalno-analogni pretvornik (DAC), ki vašemu mikrokontrolerju omogoča generiranje natančnih analognih napetosti preko I2C vodila. Za razliko od PWM signala, ki ga običajno uporabljajo mikrokontrolerji za simulacijo analognega izhoda, MCP4725 ustvari pravo, čisto analogno napetost, kar je ključno za avdio aplikacije in natančno krmiljenje.

Posebnost tega modula je vgrajen EEPROM spomin. To vam omogoča, da v modul shranite privzeto izhodno napetost, ki se bo samodejno vzpostavila takoj ob vklopu napajanja, še preden mikrokontroler sploh začne pošiljati ukaze. To je izjemno pomembno v varnostnih sistemih ali pri krmiljenju naprav, kjer mora biti začetno stanje natančno določeno.

Ključne lastnosti

• Prava 12-bitna analogna izhodna napetost
• Vgrajen EEPROM za shranjevanje nastavitev ob vklopu
• Hitra I2C komunikacija (do 3.4 Mbps v High-Speed načinu)
• Zelo kratek čas vzpostavitve signala (tipično 6 µs)
• Nizka poraba energije in majhne dimenzije

Tehnične specifikacije

Inženirski “PRO” nasvet

Izkoristite EEPROM za shranjevanje “varnostne” napetosti. Če vaš projekt krmili motor ali ventil, nastavite EEPROM tako, da bo ob vklopu ali resetu naprava v varnem stanju. Prav tako lahko z uporabo naslovnega pina (A0) na isto I2C vodilo povežete dva modula brez dodatne strojne opreme. Vedno zagotovite skupno maso (GND) med DAC modulom in mikrokontrolerjem za stabilno delovanje.

Primeri uporabe

• Natančno nastavljanje referenčnih napetosti in odmikov (offset)
• Kalibracija senzorjev v zaprtih krmilnih zankah
• Generiranje zvočnih signalov in poljubnih valovnih oblik
• Krmiljenje naprav, ki zahtevajo analogni vhod (npr. frekvenčni pretvorniki)

Kompatibilnost

Modul je popolnoma združljiv z Arduino, ESP32 in Raspberry Pi. Na voljo so številne knjižnice, ki omogočajo enostavno uporabo v okoljih Arduino IDE, Python in CircuitPython.
