Modul ADS1015 ADC I2C 12bit

Opis

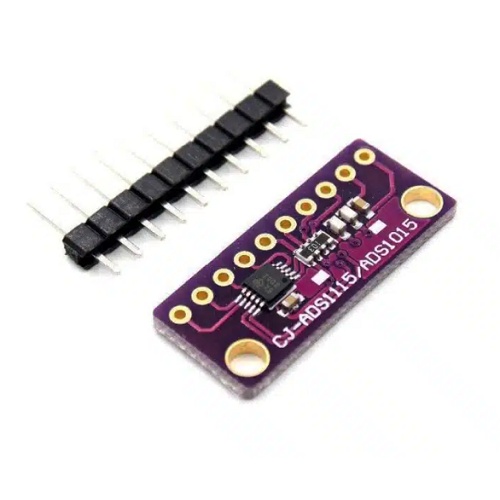

Modul ADS1015 ADC I2C 12-bit

Modul ADS1015 je 12-bitni analogno-digitalni pretvornik (ADC) s čipom Texas Instruments ADS1015, ki prek vmesnika I2C doda natančne analogne meritve vsakemu mikrokrmilniku. Z vzorčno frekvenco do 3300 vzorcev na sekundo in vgrajenim programabilnim ojačevalnikom (PGA do ×16) je primeren za merjenje šibkih signalov senzorjev, tokovnih zaznaval in baterijskih napetosti.

Modul deluje na napajalni napetosti od 2 V do 5,5 V in je neposredno združljiv z Arduino, ESP32, Raspberry Pi in vsemi krmilniki z I2C vmesnikom. Ker ima na vezju vgrajen pull-up upor za I2C linijo, ga priključiš brez dodatnih komponent — samo 4 žice (VDD, GND, SCL, SDA) in začneš meriti.

Pinout

Ključne lastnosti

• 12-bitna ločljivost – 4096 nivojev na celotnem merilnem območju, dovolj za večino merilnih nalog v avtomatiki in prototipu.
• Programabilni ojačevalnik PGA (×2/3 do ×16) – merilno območje nastaviš programsko; za senzorje z majhnim izhodnim signalom pridobi do 16-kratno ojačanje brez zunanjega vezja.
• 4 enojni ali 2 diferencialna kanala – diferencialni način odpravi vpliv skupnega šuma in je primeren za industrijsko okolje.
• Nastavljiv I2C naslov (0x48 – 0x4B) – do 4 modulov na isti I2C vodnici, kar omogoča 16 vzporednih ADC kanalov na enem krmilniku.
• Vzorčna frekvenca 128 – 3300 SPS – prilagodljivo razmerje med hitrostjo in ločljivostjo glede na zahteve meritve.
• Ultra-nizka poraba – samo 150 µA v neprekinjenem načinu; v single-shot načinu se čip samodejno ugasne po opravljeni meritvi.
• Vgrajen primerjalnik z izhodom ALRT – sproži digitalni signal, ko napetost preseže nastavljeni prag, brez neprekinjenega anketiranja mikrokrmilnika.

Kaj potrebujem za začetek?

• Napajanje 3,3 V ali 5 V – oba sta podprta skupaj z logično napetostjo mikrokrmilnika.
• 4 jumper kabli (M-F ali M-M) – za priključitev VDD, GND, SCL, SDA.
• Arduino IDE ali MicroPython – za programiranje mikrokrmilnika.
• Knjižnica Adafruit ADS1X15 – podpira ADS1015 in ADS1115; dostopna prek Library Managerja v Arduino IDE z enim klikom.
• Breadboard – za hiter prototip brez spajkanja.

Moj prvi projekt – 3 koraki

1. Priključitev: VDD → 3,3 V ali 5 V, GND → GND, SCL → A5 (Arduino UNO) ali GPIO22 (ESP32), SDA → A4 (UNO) ali GPIO21 (ESP32). Pin ADDR pusti nepovezano — modul privzeto odgovori na naslov 0x48.
2. Knjižnica: Arduino IDE → Sketch → Include Library → Manage Libraries → poišči “Adafruit ADS1X15” → Install.
3. Primer: File → Examples → Adafruit ADS1X15 → singleended. Naloži in odpri Serial Monitor na 9600 baud — vrednosti 0–2047 prikazujejo napetost na kanalu A0.

Primeri uporabe

• Nadzor napetosti baterije (Li-Ion BMS sistemi, solarni regulatorji)
• Branje tokovnega senzorja ACS712 (analogni izhod 0–5 V)
• Merjenje tlaka z MPX5010 (analogni izhod, nizka izhodna napetost)
• Detekcija svetlobe z LDR ali fotodiodo (visoka natančnost pri šibkih signalih)
• Večkanalni podatkovni zapisovalnik (do 4 kanalov, 3300 SPS)
• Odzivnik na glasnost zvoka (mikrofon z analognim izhodom)

Tehnični pregled

Tehnične specifikacije

Primerjava: ADS1015 vs ADS1115 vs MCP3204

Inženirski PRO nasvet

Single-shot način za napajanje iz baterij – privzeta metoda readADC_SingleEnded() v knjižnici Adafruit ADS1X15 že deluje v single-shot načinu: po branju se čip samodejno ugasne in v mirovanju porabi pod 1 µA. Za naprave na baterije preprosto ne preklopi v CONTINUOUS način in kliči meritev samo takrat, ko jo dejansko potrebuješ.

Kompatibilnost

Arduino IDE 1.8+ in 2.x; knjižnica Adafruit ADS1X15 (zadnja verzija, odvisnost Adafruit BusIO). MicroPython: knjižnica ads1x15 za ESP32 in Raspberry Pi Pico. Deluje na vseh platformah z I2C vmesnikom: Arduino UNO, Nano, Mega, ESP8266, ESP32, STM32, Raspberry Pi.

Dokumentacija

• ADS1015 Datasheet (Texas Instruments)
• Adafruit ADS1X15 knjižnica (GitHub)
