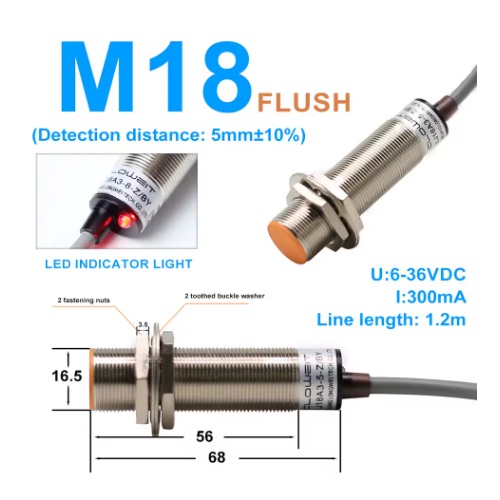

Induktivno stikalo M18 PNP DC 6-36V

Opis

Induktivno stikalo M18 PNP DC 6-36V

Induktivno bližinsko stikalo M18 je eden najbolj razširjenih senzorjev v industrijski avtomatizaciji. Ta model s tremi žilami je zasnovan za preprosto in učinkovito integracijo v sisteme, kjer potrebujete jasen signal o prisotnosti kovinskega predmeta. Za razliko od 4-žilnih različic, ki ponujajo kombiniran izhod, je ta 3-žilna verzija optimizirana za enostavno vezavo in neposredno povezavo z enim vhodom vašega krmilnika.

Senzor deluje v širokem napetostnem območju od 6V do 36V DC, kar omogoča uporabo tako v hobi projektih z 12V napajanjem kot v profesionalnih 24V industrijskih okoljih. PNP izhodna logika zagotavlja, da senzor ob zaznavi kovine na signalni žici odda pozitivno napetost (VCC), kar je idealno za večino sodobnih PLC krmilnikov in digitalnih vhodov, ki delujejo na principu “sourcing” vhoda.

Zaradi robustnega ohišja z navojem M18 in priloženih matic je montaža hitra in stabilna. Senzor je odporen na prah in vlago (IP65), kar pomeni, da bo zanesljivo deloval tudi v težjih pogojih, kjer bi se optični ali mehanski senzorji hitro umazali ali obrabili.

Razlika med 3-žilno in 4-žilno verzijo

Glavna prednost te 3-žilne verzije je preprosta vezava. Medtem ko 4-žilna stikala ponujajo dva ločena signala (NO in NC), ima to stikalo en sam fiksni izhod (običajno NO – normalno odprt). To pomeni manj zmede pri povezovanju in tanjši, bolj gibljiv kabel, kar je ključno pri montaži na gibljive dele strojev ali v tesnih prostorih.

Ključne lastnosti

• Preprosta 3-žilna vezava za hitro integracijo v obstoječe sisteme
• Brezkontaktno delovanje brez mehanske obrabe za dolgo življenjsko dobo
• Široko napetostno območje delovanja od 6V do 36V DC
• Vgrajena rdeča LED dioda za takojšnjo povratno informacijo o stanju
• Visoka odpornost na motnje in okoljske vplive (IP65)

Tehnične specifikacije

Inženirski “PRO” nasvet

Pri vezavi 3-žilnega PNP senzorja si zapomnite standardne barve: Rjava je plus (+), Modra je minus (-), Črna pa je signalni izhod. Če senzor povezujete z Arduinom ali ESP32, ne pozabite, da bo na črni žici ob zaznavi polna napajalna napetost (npr. 12V ali 24V). Za varno povezavo z 3.3V ali 5V mikrokrmilnikom obvezno uporabite napetostni delilnik z dvema uporoma ali optosklopnik, da ne poškodujete vhoda.

Primeri uporabe

• Zaznavanje končnih položajev na CNC strojih in avtomatiziranih linijah
• Štetje kovinskih delov na tekočih trakovih
• Senzor za nivo tekočine (v kombinaciji s kovinskim plovcem)
• Varnostna blokada stroja ob odprtju kovinskega zaščitnega pokrova

Vsebina paketa

• 1x Induktivno stikalo M18 PNP 3-žile
• 2x Pritrdilna matica
• 2x Podložka
