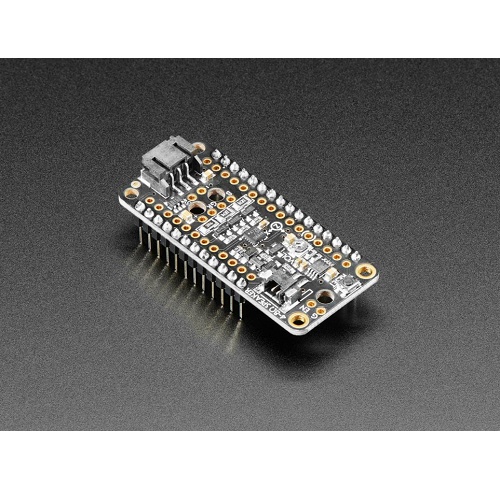

Adafruit Prop-Maker FeatherWing razširitev
€18.99 (DDV vključen)
Adafruit Prop-Maker FeatherWing — razširitev s 3W ojačevalnikom, LIS3DH pospeškometrom in NeoPixel izhodi za cosplay rekvizite in interaktivne projekte.
2 na zalogi
Opis
Adafruit Prop-Maker FeatherWing razširitev
Prop-Maker FeatherWing je razširitev za Adafruitov ekosistem Feather, ki v enem modulu združuje 3W avdio ojačevalnik (razred D), tro-osni pospeškomer LIS3DH, MOSFET gonilnike za RGB LED in izhod za NeoPixel trakove. Samostojno ne deluje — zahteva Feather ploščo (npr. Feather M0, RP2040, ESP32).
Namenjena je izdelavi interaktivnih mehanskičnih rekvizitov, svetlobnih mečev, čarobnih palic in cosplay rekvizitov, ki reagirajo na gibanje z zvokom in svetlobo — brez ročnega spajkanja diskretnih komponent.
Anatomija razširitve
| Tip | FeatherWing razširitev (zahteva Feather matično ploščo) |
| Avdio ojačevalnik | Razred D, 3 W @ 4Ω ali 8Ω |
| Pospeškomer | LIS3DH (3-osni, I2C) |
| LED gonilniki | 3 MOSFET kanali za RGB LED (1 A/kanal) |
| NeoPixel izhod | JST PH 3-pin priključek |
| Dimenzije | 51 × 23 × 5 mm |
Ključne lastnosti
- 3W ojačevalnik razreda D – poganja 4Ω ali 8Ω mini zvočnik za zvočne efekte mečev in eksplozij; digital izhod direktno na zvočnik brez zunanjega filtra
- LIS3DH pospeškomer (I2C) – zazna gibanje, tresljaje, dvojni tapkaj in prosto padanje; vse z enim digitalnim kablom brez analognega vezja
- 3 MOSFET kanali za RGB LED (1 A/kanal) – krmilni tok visokomoččnih LED s PWM izhodi Feather plošče; posamezni kanal prenese do 1 A
- NeoPixel JST priključek – direkten priklop naslavljalnih LED trakov brez dodatnega tranzistorja ali prožnika
- Mehka stikalna logika (soft power) – zunanje stikalo vklopi/izklopi izhode brez pretrganja niti napajalne linije; primerno za prop z enim gumbom
- Priključek za zunanje stikalo – JST PH 2-pin; priklopi katero koli stikalo za vklop/izklop
Kaj potrebujem za začetek?
- Feather matična plošča – Feather M0, Feather RP2040, Feather ESP32-S2 ali katera koli druga Feather plošča
- Mini zvočnik (4Ω ali 8Ω, vsaj 3 W) – priklopi na izhod ojačevalnika
- NeoPixel LED trak – priklopi na JST izhod
- 3,7 V LiPo baterija – napajanje Feather plošče
- USB-C ali Micro USB kabel – odvisno od Feather plošče
Moj prvi projekt – 3 koraki
- Naloži Prop-Maker FeatherWing na Feather ploščo in priklopi zvočnik na avdio izhod ter NeoPixel trak na JST priključek
- Namesti knjižnice: Adafruit LIS3DH za pospeškomer, Adafruit NeoPixel za LED trak in AudioZero (za M0) ali AudioPWM za RP2040
- Napiši kodo: preberi pospešek z LIS3DH, ob zaznavi gibanja aktiviraj zvočni efekt in priziži NeoPixel trak — osnova svetlobnega meča je narejena
Primeri uporabe
- Interaktivni svetlobni meč (LIS3DH + AudioZero + NeoPixel: hum pri mirovanju, crash ob udarcu)
- Čarobna palica z zvočnimi efekti (pospeškomer za detekcijo potez + reproduciranje avdio vzorcev)
- Interaktivni diorama (sinhronizirana avdio-vizualna scena, sprožena z detekcijo približevalca)
- Prenosne igrače z reakcijo na gibanje (RGB efekti + zvočniki v igrači ali klobuku)
Tehnični pregled
Tehnične specifikacije
| Parameter | Podatek |
|---|---|
| Tip | FeatherWing (razširitev, ni samostojna) |
| Avdio ojačevalnik | Razred D, 3 W @ 4Ω / 8Ω |
| Pospeškomer | ST LIS3DH (3-osni, ±2/4/8/16 g, I2C) |
| LED MOSFET gonilniki | 3 kanali, do 1 A/kanal |
| NeoPixel izhod | JST PH 3-pin |
| Stikalo izhod | JST PH 2-pin |
| Kompatibilnost | Vse Adafruit Feather plošče |
| Dimenzije | 51 × 23 × 5 mm |
Primerjava: Prop-Maker FeatherWing vs samostojna gradnja (DFPlayer + LIS3DH + MOSFET)
| Prop-Maker FeatherWing | Samostojna gradnja | |
|---|---|---|
| Čas sestave | Takoj (priklopi na Feather) | Več ur (spajkanje, testiranje) |
| Avdio | Vgrajen 3W D ojačevalnik | Ločen DFPlayer + ojačevalnik |
| IMU | Vgrajen LIS3DH | Ločen modul |
| LED krmiljenje | 3 MOSFET (1 A/kanal) | Ločen MOSFET/tranzistor |
| Dimenzije | Feather format | Odvisno od razporeditve |
| NeoPixel izhod | Da (JST priključek) | Ročno spajkanje |
Inženirski PRO nasvet
Avdio vzorce shrani v SPIFLASH ali SD kartico, ne v Flash krmilnika. – WAV datoteke za meč zvoke so tipično 100–500 KB; če jih včitaš v Flash mikrokrmilnika, hitro zmanjka prostora. Uporabi FeatherWing skupaj z Feather RP2040 Adaloggerjem — M0 Flash + SD kombinirano da dovolj prostora za 50+ zvokov.
Kompatibilnost
Vse Adafruit Feather plošče. Za avdio: knjižnica AudioZero (Feather M0) ali AudioPWM (RP2040). Za pospeškomer: Adafruit LIS3DH knjižnica. Za NeoPixel: Adafruit NeoPixel knjižnica.
