Potenciometer: kaj je, kako deluje in kdaj ga uporabiti?

Uvod

Potenciometer je ena od tistih komponent, ki jo srečaš v skoraj vsakem elektronskem projektu — od gumba za glasnost na zvočniku do ročnega krmilnika za servo motor. Gre za nastavljiv delilnik napetosti s tremi priključki, ki omogoča zvezno in natančno nastavljanje izhodne napetosti z navadnim zasukom osi ali premikom drsnika.

V tem prispevku razlagamo, kako potenciometer deluje na fizikalnem nivoju, katere vrste obstajajo, kako ga pravilno vezati na Arduino ali ESP32, ter katere so najpogostejše napake pri uporabi. Razlagamo tudi razliko med linearno in logaritmično karakteristiko ter kdaj izbrati trimer ali digitalni potenciometer. Prispevek je primeren za začetnike v elektroniki, pa tudi za izkusene maker-je, ki iščejo hitro praktično referenco za konkretni projekt.

Kaj je potenciometer in kako deluje

Potenciometer je pasivna elektronska komponenta s tremi priključki. Dva zunanja priključka sta vezana na skrajna konca fiksne odpornostne steze, tretji — gibljivi priključek ali drsnik (wiper) — pa drsi vzdolž te steze in odčitava delno napetost.

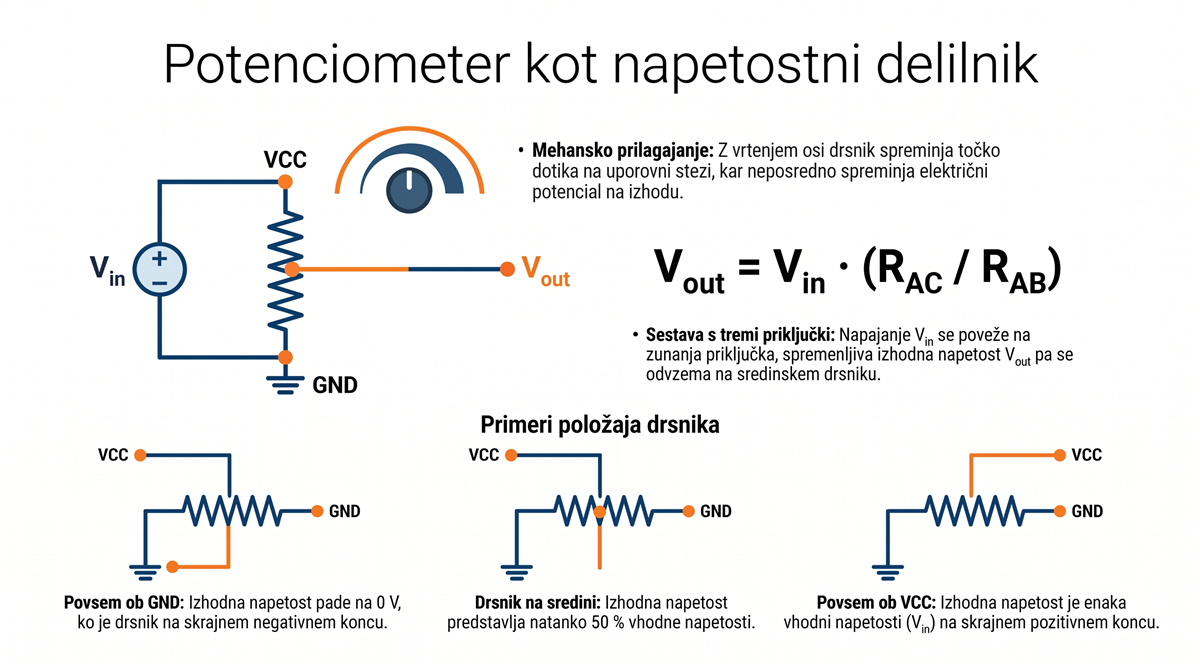

Ko na zunanja priključka privedemo vhodno napetost V_in, drsnik na izhodu daje delno napetost po formuli napetostnega delilnika:

V_out = V_in × (R_AC / R_AB)

kjer je R_AC upornost med drsnikom in enim koncem steze, R_AB pa skupna nazivna upornost celotne steze. Ko je drsnik na sredini poti, je izhodna napetost točno polovica vhodne. Ko je drsnik povsem ob GND priključku, je izhodna napetost nič. Ko je povsem ob napajalnemu priključku, je izhodna napetost enaka vhodni.

Skupna upornost R_AB ostaja konstantna ne glede na položaj drsnika — samo razdelitev med R_AC in R_CB se zvezno spreminja. Potenciometer torej ne troši energije pri nastavitvi vrednosti; samo prerazporeja razmerje napetosti. Tok skozi drsnik mora biti minimalen — potenciometer je zasnovan kot napetostni delilnik, ne kot tokovni regulator.

Razlika med potenciometrom in reostatom je v tem, da reostat uporablja samo dva priključka (enega zunanjega in drsnik) ter deluje kot preprosto spremenljivo serijsko breme v tokokrogu. Potenciometer z vsemi tremi priključki je napetostni delilnik; ko ga vežeš samo z dvema priključkoma, ga ravno tako uporabiš reostatsko — a s posebno previdnostjo (glej razdelek o pogostih napakah).

Fizikalna zgradba potenciometra

Vsak mehanski potenciometer sestavljajo štiri ključne komponente:

Odporni sled (resistive track) je fiksna pot iz materiala z določeno električno upornostjo, nanesena na izolacijsko podlago. Ta sled določa skupno nazivno upornost med zunanjima priključkoma. Glede na material ločimo:

• Ogljikova plast (carbon film): Najpogostejša in najcenejša izvedba. Ogljikov nanos na plastičnem ali fenolnem substratu. Primerna za splošne aplikacije, a bolj podvržena obrabi in šumenju po dolgotrajni uporabi.
• Cermetna plast (cermet): Mešanica keramičnega materiala in kovine. Natančnejša, temperaturno stabilnejša in bolj trajna od ogljikove. Pogosta v industrijsko rabi in trimerjih.
• Navita žica (wire-wound): Tanka odpornostna žica, navita na izolacijsko jedro. Visoka moč, odlična natančnost in temperaturna stabilnost, a diskretni (ne zvezni) odziv in višja cena. Primerna za aplikacije z višjo močjo.
• Prevodna plastika (conductive plastic): Polimerni kompozit z visoko ločljivostjo in dolgo življenjsko dobo — do 10 milijonov mehanskih ciklov. Uporablja se v preciznih merilnih in servo sistemih.

Drsnik (wiper) je rahlo vzmeteni kovinski kontakt, ki fizično drsi vzdolž odporne steze in električno deli skupno upornost na dva dela.

Mehanski pogon je pri rotacijskih potenciometrih vrtljiva os (gred), pri drsnih pa linearni mehanizem (fader). Skupni kot vrtenja rotacijskih potenciometrov je tipično med 270° in 300°.

Električni priključki so standardno trije: dva zunanja (konca steze) in eden na drsniku. Potenciometre z dvema vzporednima stezama in skupno osjo imenujemo dvojni (dual-gang) — pogosti so v stereo avdio opremi.

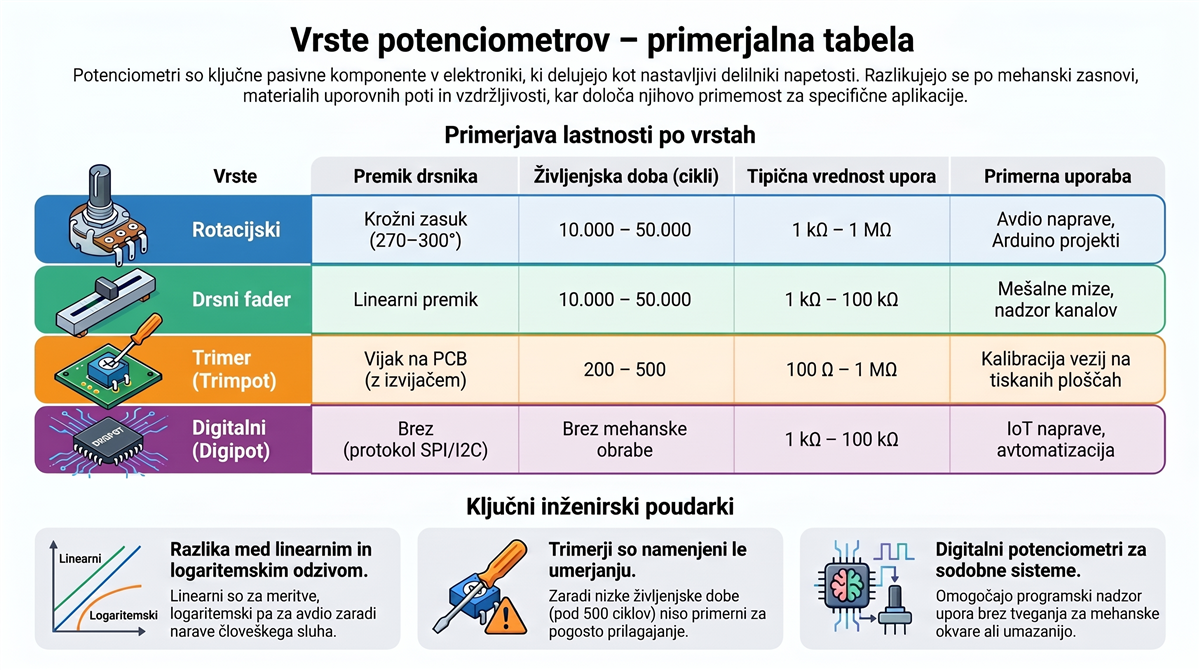

Vrste potenciometrov

Rotacijski potenciometer

Najpogostejša vrsta, ki jo poznamo kot navaden gumb. Drsnik se premika v krožnem loku pri zasuku osi. Standardni enojni rotacijski potenciometri imajo kot vrtenja med 270° in 300°. Večobratni (multi-turn) potenciometri zahtevajo 3, 5 ali 10 polnih obratov za celoten obseg — kar daje veliko višjo nastavitveno ločljivost za natančne aplikacije, kot so laboratorijski napajalni viri.

Rotacijski potenciometri so primerni za ročno nastavljanje v avdio opremi, krmilnih panelih, regulatorjih osvetlitve in industrijskih krmilnih sistemih. Rotacijske potenciometre za Arduino projekte najdeš v naši ponudbi v vrednostih od 1 kΩ do 100 kΩ.

Linearni drsni potenciometer (fader)

Pri tej izvedbi se drsnik premika linearno vzdolž ravne osi. V avdio industriji jih imenujemo faderji. Primerni so za aplikacije, kjer je vizualni prikaz položaja pomemben — npr. mešalne mize, grafični ekvalizatorji in scenski krmilniki osvetlitve.

Trimer potenciometer (trimpot)

Trimer je miniaturna različica potenciometra, zasnovana za enkratno ali občasno kalibracijo, ne za pogosto ročno nastavljanje. Mehansko zdrži med 200 in 500 cikli (navadni potenciometri zdržijo več tisoč do deset tisoč ciklov).

Trimerji se spajkajo neposredno na PCB — bodisi kot skoznještičkovni elementi (through-hole) ali površinsko montažni (SMD). Nastavljamo jih z izvijačem med nastavljanjem napetostnega referenca, ofseta ojačevalnika, frekvence oscilatorja ali praga komparatorja. Ko je vrednost enkrat nastavljena, trimerja načeloma ne dotikamo več. Trimer potenciometre 3296W najdeš v naši ponudbi v setu petih kosov.

Digitalni potenciometer (digipot)

Digitalni potenciometer je integrirano polprevodniško vezje brez premičnih delov. Notranja struktura je serijsko zaporedje fiksnih uporov (uporovna lestev, tipično 64, 128 ali 256 stopenj), pri čemer se vsaka stopnja aktivira s CMOS stikalom. Nastavljanje poteka programsko prek SPI, I2C ali preprostih signalov Up/Down.

Prednosti digitalnega potenciometra so: programsko krmiljenje v realnem času, brez mehanske obrabe, vzdržuje nastavljeno vrednost pri izklopu (variante z EEPROM), in primernost za vibracijsko ali prahasto okolje. Slabosti so višja cena, nižja zvočna kakovost pri avdio aplikacijah ter omejeno napetostno okno (tipično ±5 V do ±15 V). Pogosto uporabljena čipa sta MCP41010 (SPI) in AD5220 (Up/Down).

Taper: linearna in logaritmična karakteristika

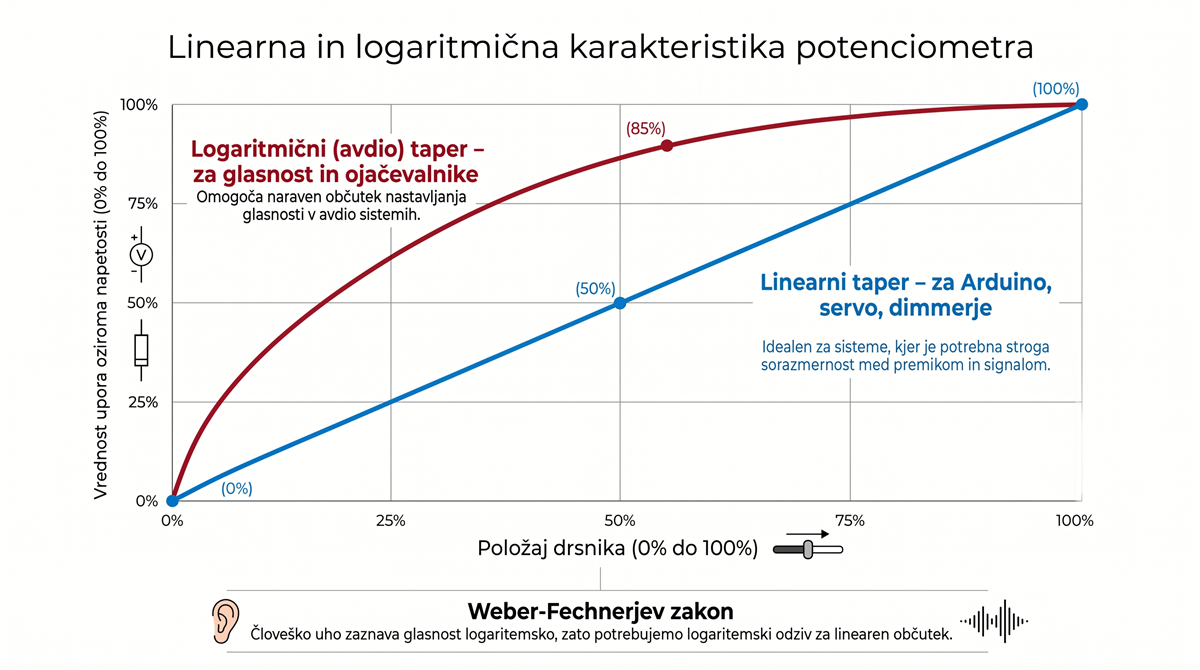

Taper (prenosna karakteristika) označuje razmerje med mehanskim položajem drsnika in spremembo električne upornosti pri potenciometru. Ta karakteristika določa, kako se vrednost upornosti (in s tem izhodna napetost) spreminja pri vrtenju gumba — linearno ali nelinearno.

Linearna karakteristika pomeni, da se upornost spreminja strogo sorazmerno s fizičnim premikom drsnika. Na polovici mehanske poti je točno 50 % skupne upornosti. Linearni potenciometer je primeren za:

• Merjenje mehanskega položaja in pomika (industrijski senzorji položaja)
• Povratne zanke servo sistemov
• Skaliranje analognih vhodov ADC (branje s potenciometrom na Arduinu)
• Dimmerje (regulacija osvetlitve LED)
• Nastavljanje frekvence ali praga v elektronskih vezjih

Logaritmična (avdio) karakteristika posnema nelinearno zaznavanje jakosti zvoka pri človeku. Človeško uho zaznava spremembo jakosti logaritemsko (Weber-Fechnerjev zakon) — zaznavna razlika med 10 dB in 20 dB je pri nas enaka kot med 50 dB in 60 dB, kljub temu da je absolutna razlika enaka. Zato logaritemski potenciometer v prvi četrtini zasuka doda razmeroma malo glasnosti, v zadnji četrtini pa se sprememba pospeši — kar daje naraven, enakomeren subjektivni občutek nastavljanja.

Logaritemski potenciometri se standardno uporabljajo za krmiljenje glasnosti v zvočnikih, ojačevalnikih in mešalnikih.

Opozorilo glede oznak: Konvencija za označevanje taperja se razlikuje med proizvajalci in trgi. Na azijskem in ameriškem trgu je A pogosto logaritemski, B pa linearni taper. V nekaterih evropskih oznakah je ravno obratno. Vedno preveri podatkovni list (datasheet) konkretnega potenciometra — ne zanašaj se samo na oznako A ali B.

Ključne tehnične specifikacije potenciometra

Pri nakupu in načrtovanju vezja so relevantne naslednje specifikacije potenciometra:

Nazivna vrednost upora določa skupno upornost med zunanjima priključkoma. Mehanski potenciometri pokrivajo razpon od 100 Ω do 1 MΩ. Najpogostejše vrednosti v maker projektih so 10 kΩ in 100 kΩ. Za branje z Arduino analogRead je priporočeno območje med 1 kΩ in 100 kΩ — premajhna vrednost obremeni vir napetosti, prevelika pa poveča šum ADC pretvornika.

Nazivna moč pove, koliko energije potenciometer varno pretvori v toploto. Mehanski potenciometri so praviloma nizkoenergijske komponente: tipično od 0,1 W do 2 W. Pri navadnem nastavljanju napetosti na Arduino analognem vhodu (visoka impedanca) to ni kritičen parameter. Pri reostatski vezavi v tokokrog pa mora biti moč predhodno izračunana: P = I² × R.

Toleranca označuje odstopanje dejanske vrednosti od nazivne. Standardni potenciometri imajo toleranco ±20 %, precizni pa ±1 % ali manj. V digitalnih potenciometrih je toleranca pogosto ±20 % skupne vrednosti, korak med stopnjami pa je precizno ponovljiv.

Ločljivost je minimalna sprememba vrednosti, ki jo potenciometer naredi v enem koraku. Mehanski potenciometri imajo teoretično zvezno (neskončno) ločljivost, omejeno samo z mehanskim šumom in ADC pretvorbo. Digitalni potenciometri imajo diskretne stopnje — tipično 256 stopenj pri 8-bitnem naslovnem prostoru.

Življenjska doba se meri v mehanskih ciklih. Ogljikovi potenciometri: 10.000–50.000 ciklov. Cermetni in žično naviti: 50.000–200.000 ciklov. Trimerji: 200–500 ciklov. Prevodna plastika (precision): do 10 milijonov ciklov.

YouTube

Potenciometer z Arduinom in ESP32

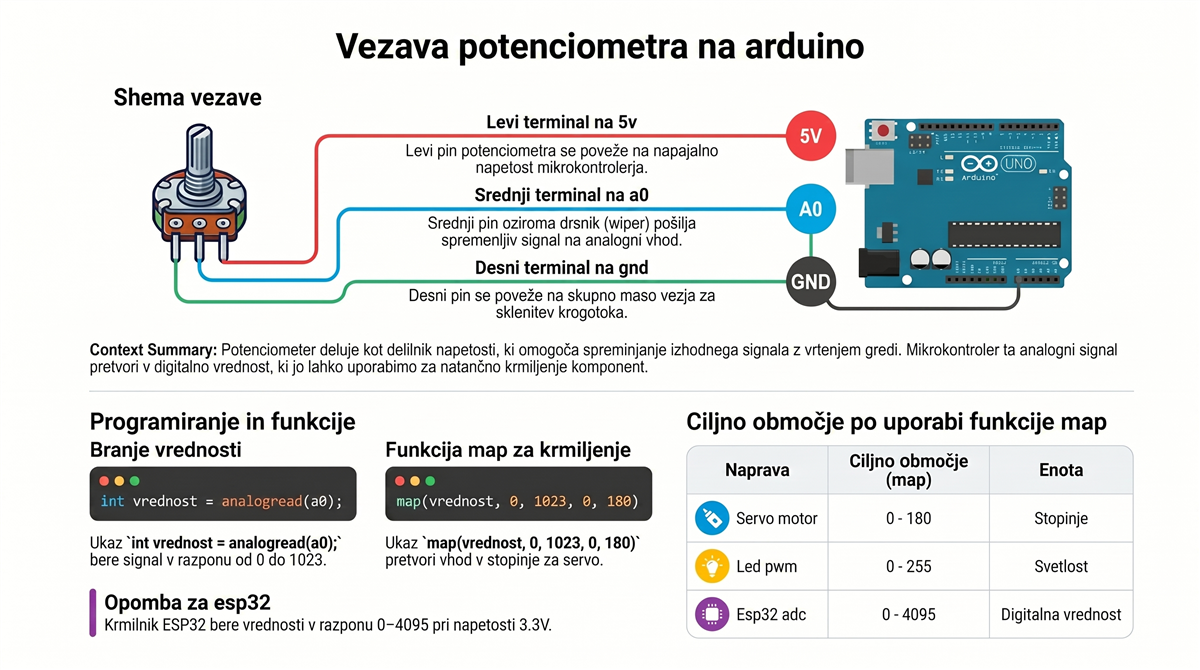

Osnovna vezava

Potenciometer ima tri priključke. Za branje vrednosti z Arduinom ali ESP32 ga vezeš kot napetostni delilnik:

• Levi zunanji priključek — poveži na 5 V (Arduino) ali 3,3 V (ESP32)
• Srednji priključek (drsnik/wiper) — poveži na analogni vhod (A0–A5 pri Arduino UNO; GPIO 34, 35 ali 36 pri ESP32)
• Desni zunanji priključek — poveži na GND

Ko vrtiš gumb potenciometra, se drsnik premika vzdolž steze in napetost na sredinskem priključku se gladko spreminja med 0 V in napajalno napetostjo. Arduino-ov analogno-digitalni pretvornik (ADC) to napetost pretvori v digitalno vrednost z 10-bitno ločljivostjo: vrednosti od 0 do 1023 (glejte uradno dokumentacijo analogRead).

Branje vrednosti z analogRead

Arduino UNO ima 10-bitni ADC — vrednosti od 0 do 1023 pri napetosti 0–5 V:

int vrednost = analogRead(A0);  // bere 0–1023
Serial.println(vrednost);

ESP32 ima 12-bitni ADC — vrednosti od 0 do 4095 pri napetosti 0–3,3 V:

int vrednost = analogRead(34);  // bere 0–4095
Serial.println(vrednost);

Krmiljenje servo motorja s potenciometrom

Ena najpogostejših nalog: potenciometer za ročno nastavljanje kota servo motorja. Funkcija map() pretvori vrednost iz obsega ADC (0–1023) v kotni obseg (0°–180°):

#include <Servo.h>

Servo servo;
int potPin = A0;

void setup() {
  servo.attach(9);
}

void loop() {
  int potVrednost = analogRead(potPin);           // 0–1023
  int kot = map(potVrednost, 0, 1023, 0, 180);   // pretvori v 0°–180°
  servo.write(kot);
  delay(15);
}

Regulacija svetlosti LED (PWM)

Potenciometer nastavi svetlost LED prek PWM izhoda. Arduino UNO podpira PWM na pinih 3, 5, 6, 9, 10 in 11 (označeni z ~):

int potPin = A0;
int ledPin = 9;  // mora biti PWM pin (~)

void setup() {
  pinMode(ledPin, OUTPUT);
}

void loop() {
  int potVrednost = analogRead(potPin);               // 0–1023
  int svetlost = map(potVrednost, 0, 1023, 0, 255);  // 8-bitni PWM
  analogWrite(ledPin, svetlost);
}

Nasvet za ESP32: analogRead na ESP32 ima znan nelinearni odziv pri vrednostih blizu 0 V in blizu 3,3 V (nelinearnost ADC). Priporoca se umeritvena krivulja ali izogibanje skrajnima 5 % vrednostnega obsega. Za natančnejše branje nastavi ločljivost z analogReadResolution(12).

Za hitro orientacijo pri nakupu potenciometra za Arduino ali ESP32 projekt:

Kateri potenciometer izbrati za Arduino in ESP32 projekte

Za večino maker projektov je primerna vrednost 10 kΩ (tipično ogljikov ali cermetni rotacijski). Ta vrednost ne obremenjuje pretirano napajanja in hkrati ohranja šum ADC na nizki ravni. Za avdio aplikacije z Arduinom je bolješa logaritemska karakteristika; za položajne senzorje in ADC branje pa linearna.

Če potrebuješ ročno nastavljanje v projektu brez posrednega krmiljenja, je navadni rotacijski potenciometer najpreprostejša in najugodnejša rešitev. Za avtomatizirano prilagajanje prek I2C ali SPI pa poišči digitalni potenciometer (digipot).

Tipične aplikacije potenciometra

Avdio sistemi so klasično področje potenciometra. Za krmiljenje glasnosti se standardno uporablja logaritemski potenciometer — ker človeško uho zaznava jakost zvoka logaritemsko. Če bi v glasnostnem regulatorju uporabili linearni potenciometer, bi uporabnik skoraj celoten razpon spremembe zaznal že v prvih 20 % zasuka gumba, preostali del poti pa ne bi prinesel opaznega učinka. Stereo sistemi zahtevajo dvojni potenciometer (dual-gang), kjer ena skupna os sočasno premika dva neodvisna drsnika po vzporednih stezah.

Regulacija osvetlitve (dimmerji) — potenciometer nastavi delilno razmerje napetosti, ki krmili PWM krmilnik za LED trakove ali žarnice. V preprostejših dimmerjih potenciometer neposredno nastavlja napetost na zatemičnem IC-ju (npr. 0–10 V vmesnik).

Servo mehanizmi in robotika — potenciometer je standardni senzor povratne informacije v servo motorjih. Pritrjen je mehansko na izhodno gred motorja in posreduje mikrokontrolerju informacijo o dejanskem kotu zasuka. Brez tega povratnega signala servo motor ne bi vedel, kje se gred nahaja.

Merilna tehnika — linearni potenciometer meri mehanski pomik v senzorjih položaja. Natančna sprememba napetosti v odvisnosti od položaja je neposredno proporcionalna premiku, kar omogoča poceni in zanesljivo merjenje položaja v hidravličnih cilindriH, linearnih aktuatorjih in industrijskih strojih.

Električne kitare in glasbeni instrumenti — potenciometri za glasnost (volume) in ton (tone) so temeljni deli električne kitare. Tonski potenciometer skupaj s kondenzatorjem tvori nizkoprepustni RC filter, ki odrezuje visoke frekvence in daje toplejši zvok. Pri single-coil magneti se tipično uporablja 250 kΩ potenciometer, pri humbuckerjih pa 500 kΩ.

Napajalni viri in laboratorijska oprema — potenciometri nastavljajo izhodno napetost reguliranih napajalnikov (npr. napetostni delilnik za referenco LM317), pragove komparatorjev in referenCne napetosti ADC.

Krmilne palice (joysticki) in gamepadji — analogni joystick je v osnovi dva potenciometra (eden za os X, eden za os Y), ki merita nagib osi. Arduino Joystick modul vključuje prav takšno kombinacijo, pogosto dopolnjeno s stikalom za os Z.

Pogosti problemi in kako jih odpraviti

Šumenje in prašketanje

Prašketanje pri vrtenju gumba je najpogostejša težava mehanskih potenciometrov. Vzroki so:

• Nabiranje umazanije: Prah, maščoba in vlaga prodrejo v ohišje ter motijo stik med drsnikom in stezo. Rešitev: potenciometer očistite z električnim čistilnim razpršilom (kontakt spray). Vbrizgajte ga v ohišje, zavrtite os večkrat v celotnem obsegu in pustite, da se posuši.
• Mehanska obraba steze: Dolgotrajna uporaba pusti obrabljene mrtve točke, kjer kontakt ni mogoč. Rešitev: zamenjava potenciometra.
• Oksidacija kontaktov: Korozija na drsniku ali stezi. Odstranimo jo s čistilnim razpršilom ali kontaktno oljo (ne navadnim oljem).

Napake pri vezavi

Reostatska past: Ko vezš potenciometer kot spremenljivi upor z dvema priključkoma in pustijo tretji prosto, drsnik ob poškodbi ali prašu začasno izgubi kontakt s stezo. Upornost skokonči na neskončnost, kar v vezjih z ojačevalniki povzroči takojšnjo nasičenost in možnost poškodbe naslednje stopnje.

Pravilna rešitev: prosti zunanji priključek kratko skleniš z drsnikom. Tako ob izgubi stika upornost pade na vrednost skupne steze, ne na neskončnost.

Antenski učinek: Nepovezan zunanji priključek deluje kot antena in vnaša elektromagnetni šum v vezje. Nerabljeni priključek vedno poveži na drsnik ali na ozemljitev.

Preobremenitev z močjo: Potenciometer ni nadomestilo za reostat v močnostnih aplikacijah. Za razsipanje več kot 0,5 W moraš uporabiti žično navite potenciometre ali pravi reostat, dimenzioniran za takšno obremenitev.

Nepravilno breme na drsniku: Če breme priklopljeno na drsnik potenciometra pretirano teče tok, se napetostni delilnik ne obnaša idealno — izhodna napetost bo odvisna od bremena, ne samo od položaja drsnika. Prepričaj se, da vhodna impedanca priključenega vezja bistveno presega vrednost potenciometra.

Pogosta vprašanja o potenciometrih

Katera vrednost upora potenciometra je primerna za Arduino?
Za branje vrednosti z Arduino analogRead je najprimernejša vrednost med 1 kΩ in 100 kΩ. Najbolj razširjena in prioročena vrednost je 10 kΩ. Prenizkoohmski potenciometer (npr. 100 Ω) odvede preveč toka iz napajanja; previsokoohmski (npr. 1 MΩ) poveča občutljivost na elektromagnetni šum in zmanjša stabilnost ADC branja.

Ali potenciometer deluje brez napajanja?
Potenciometer sam po sebi ne zahteva lastnega napajanja — je pasivna komponenta. Napetost, ki jo deli, mora priti od zunaj. V tipiznih Arduino vezjih drsnik priklopimo na analogni vhod, zunanja priključka pa na 5 V in GND.

Kako potenciometer razlikujemo od kondenzatorja ali upora pri nakupu?
Potenciometrih je vedno tri priključke in ima gib (os za vrtenje ali drsnik za pomikanje). Na ohisju je ponavadi označena vrednost upora in koda taperja (npr. B10K = linearni 10 kΩ, A10K = logaritemski 10 kΩ pri azijskem standardu). Trimer potenciometer je bistveno manjši in nima zunanjo osi — nastavljamo ga z izvijačem neposredno na PCB.

Zakaj se potenciometer v vezju obnaša ne linearno, čeprav sem kupil linearno karakteristiko?
Linearni potenciometer daje linearno spremembo napetosti samo ob pogoju, da je vhodna impedanca priključenega bremena bistveno višja od vrednosti potenciometra. Če breme odvede preveč toka skozi drsnik (nizkoimpedannčno breme), se delilno razmerje pokvari in karakteristika ni več linearna. Prepričaj se, da breme (npr. Arduino analogni vhod, OPA vhod) vsebuje dovolj visoko vhodno impedanco.

Kdaj je enkoder boljša izbira od potenciometra?
Enkoder (inkrementalni dajalnik) je boljša izbira kadar: (1) potrebuješ neskončno vrtenje brez meja (enkoder nima začetne in končne točke), (2) hočeš digitalni izhod brez ADC pretvorbe, ali (3) je absolutna vrednost položaja manj pomembna od števila korakov. Potenciometer je boljša izbira, ko tiš absolutno analogno vrednost položaja (npr. točna napetost) ali delaš s preprostim Ana lognim vezjem brez mikrokontrolerja.

Ali je možno zamenjati potenciometer z drsnikom le s spremembo vrednosti?
Da, mehansko sta enakovredna — oba imata tri priključke in delujeta enako kot napetostni delilnik. Razlika je samo v smeri premika (rotacijska os vs. linearno drsenje) in v tipu karakteristike, ki ga izbereš pri nakupu.

Zaključek

Potenciometer je preprosta komponenta z globoko fizikalno osnovo — nastavljiv napetostni delilnik, ki s premikanjem drsnika zvezno deli električni potencial. Kljub enostavnosti je nepogrešljiv v avdio opremi, servo sistemih, merilnikih, dimmerjih, kitarah in neštevilnih Arduino in ESP32 projektih.

Glede na aplikacijo izberi rotacijski ali drsni potenciometer, trimer za enkratno kalibracijo na PCB, ali digitalni potenciometer za programsko krmiljenje prek SPI ali I2C. Pri nakupu upoštevaj vrednost upora, karakteristiko (linearna ali logaritemska), moč in pričakovano življenjsko dobo.

Potenciometer ostaja eno najpogosteje vzeta komponent v maker skupnosti — nizka cena, preprosta vezava in takojsnji analogni odziv ga delajo idealno izbiro za izobrazevalne projekte, prototipe in produkcijsko opremo. Potenciometre, trimerje in module za Arduino in ESP32 projekte najdeš v ponudbi potenciometrov na 3DSVET.eu. Za več o uporih in pasivnih komponentah poglej tudi našo kategorijo upori.
