Upor je eden najpogostejših elementov v vsakem elektronskem vezju. Njegova naloga je preprosta, a nepogrešljiva: omejuje tok in ustvarja padec napetosti tam, kjer ga potrebujemo. Da bi iz majhnega valjastega ohišja razbrali, koliko ohmov ima posamezen kos, uporabljamo uporovna lestvica in z njo povezano barvno kodo. Uporovna lestvica je sistem, ki številčno vrednost upora poveže z barvnimi pasovi, natisnjenimi na telesu komponente.

V tem vodniku si bomo ogledali dva pomena, ki ju ima uporovna lestvica v praksi: standardni niz vrednosti, po katerem se upori sploh izdelujejo (E-vrste), in barvno kodo, s katero te vrednosti odčitamo. Razložili bomo Ohmov zakon, branje štiri-, pet- in šestpasovnih uporov, izračun vrednosti s pravilnimi

primeri ter izbiro pravega tipa upora za posamezno aplikacijo.

Kaj je upor in Ohmov zakon

Upor je pasivni dvopolni element, ki nasprotuje pretoku električnega toka. Njegovo vrednost merimo v ohmih (Ω), poimenovanih po Georgu Ohmu. Razmerje med napetostjo, tokom in uporom opisuje Ohmov zakon: U = I × R, kjer je U napetost v voltih, I tok v amperih in R upornost v ohmih.

Iz te enačbe izpeljemo vse, kar v praksi potrebujemo. Če poznamo napetost in želeni tok, izračunamo potrebni upor kot R = U / I. Pri načrtovanju vezja je pomembna tudi moč, ki se na uporu pretvori v toploto: P = U × I = I² × R = U² / R. Prav podatek o moči pove, ali zadošča upor 0,25 W ali pa potrebujemo žičnati upor za nekaj vatov.

Vzemimo najpogostejši primer — omejevanje toka skozi LED. Če napajanje znaša 5 V, LED pa pade 2 V pri želenem toku 10 mA, mora upor prevzeti razliko 3 V. Po Ohmovem zakonu je R = 3 V / 0,01 A = 300 Ω, v praksi pa izberemo najbližjo standardno vrednost 330 Ω iz E12 vrste. Moč na uporu znaša P = 3 V × 0,01 A = 0,03 W, zato povsem zadošča običajen upor 0,25 W. Enak razmislek velja za vsak pull-up ali delilnik napetosti.

Upori opravljajo vrsto nalog: omejujejo tok skozi LED, tvorijo napetostne delilnike, nastavljajo ojačenje operacijskih ojačevalnikov, definirajo časovne konstante skupaj s kondenzatorji (R × C) in dvigujejo logične nivoje kot pull-up oziroma pull-down upori. Brez natančno določene upornosti nobena od teh funkcij ne bi delovala zanesljivo. Več o vlogi tega elementa preberete v prispevku upor v elektroniki.

Uporovna lestvica: kaj pomeni in zakaj obstaja

Uporov ne izdelujejo v poljubnih vrednostih. Proizvajalci se držijo standardiziranega niza, ki ga imenujemo E-vrste, in prav ta niz je tisto, kar tehnično pomeni standardna uporovna lestvica. Razlog je ekonomski in inženirski hkrati: z omejenim naborom vrednosti pokrijemo celotno območje, pri čemer se sosednji vrednosti prekrivata znotraj svoje tolerance.

E-vrste so določene z geometrijskim zaporedjem. E12 na primer razdeli vsako desetletje (dekado) na dvanajst korakov, kjer je razmerje med sosednjima vrednostma koren dvanajste stopnje iz deset, torej približno 1,21. Tako dobimo zaokrožene vrednosti, ki se ponavljajo v vsaki dekadi:

• E6 (toleranca ±20 %): 10, 15, 22, 33, 47, 68
• E12 (±10 %): 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82
• E24 (±5 %): k E12 doda še 11, 13, 16, 20, 24, 30, 36, 43, 51, 62, 75, 91
• E96 (±1 %) in E192 (±0,5 % in tesneje): za precizne aplikacije

Ko torej iščete upor 4,7 kΩ, ga boste našli v vseh vrstah, vrednosti 4,5 kΩ pa ne, ker je standardna uporovna lestvica ne predvideva. Pri načrtovanju je smiselno izbirati vrednosti iz E12 ali E24, saj so najbolj razširjene in cenovno najugodnejše. Cele komplete pokritih vrednosti najdete med seti uporov.

Barvna koda upornikov: branje uporovne lestvice

Ker je na droben upor nemogoče natisniti čitljivo številko, se je uveljavila barvna uporovna lestvica. Vrednost zapišemo z obroči različnih barv, kjer vsaka barva pomeni števko, množitelj ali toleranco. Sistem je standardiziran po IEC 60062 in je enak ne glede na proizvajalca.

Vsaka barva ima trojni pomen, odvisno od tega, na katerem pasu se nahaja: kot števka predstavlja eno mesto v vrednosti, kot množitelj določa potenco desetice, kot tolerančni pas pa dovoljeno odstopanje. Spodnja tabela povzema celotno barvno uporovno lestvico:

Zaporedje prvih desetih barv si je lažje zapomniti z mnemoničnim stavkom. Vrstni red črna, rjava, rdeča, oranžna, rumena, zelena, modra, vijolična, siva, bela ustreza števkam od 0 do 9. Z nekaj vaje barvno uporovno lestvico preberete na pogled.

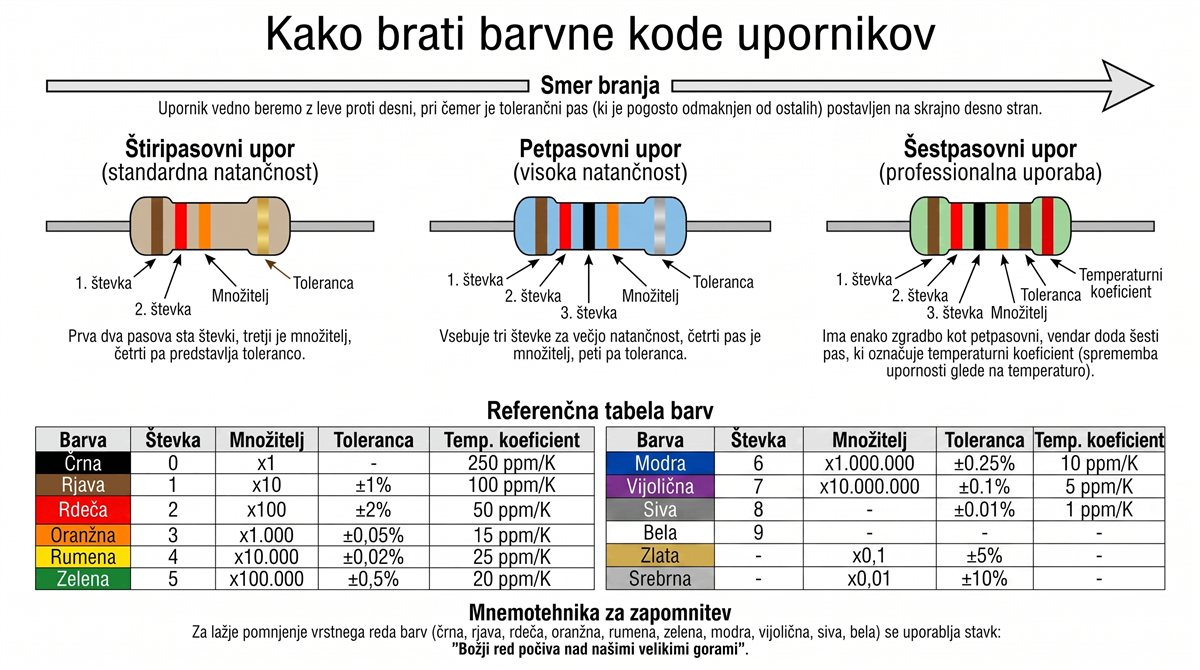

Štiri-, pet- in šestpasovni upori

Koliko pasov ima upor, določa, kako natančno je zapisana njegova vrednost. Ključno je, da znate prepoznati, kateri konec je začetek. Tolerančni pas (najpogosteje zlat ali srebrn) je običajno nekoliko odmaknjen od ostalih in se nahaja na desni strani — od tam berete proti levi.

Štiripasovni upor je najpogostejši. Prva dva pasova sta števki, tretji je množitelj, četrti pa toleranca. Primer: rjava-črna-rdeča-zlata pomeni števki 1 in 0, množitelj ×100 in toleranco ±5 %.

Petpasovni upor ima tri pomenske števke, kar omogoča natančnejši zapis. Prvi trije pasovi so števke, četrti množitelj, peti toleranca. Take upore najdemo pri preciznih vrednostih z ±1 % toleranco.

Šestpasovni upor doda še šesti pas, ki označuje temperaturni koeficient (ppm/°C). Ta podatek pove, koliko se upornost spremeni s temperaturo, kar je pomembno pri merilnih in referenčnih vezjih.

Izračun vrednosti upornika: primeri

Vrednost upora izračunamo tako, da števki združimo v število in ga pomnožimo z množiteljem. Splošna formula za štiripasovni upor je: vrednost = (10 × prva števka + druga števka) × množitelj. Poglejmo si nekaj pravilnih primerov.

Primer 1 — štiripasovni: rjava (1), črna (0), rdeča (×100), zlata (±5 %). Izračun: 10 × 100 = 1000 Ω = 1 kΩ s toleranco ±5 %. Dejanska vrednost leži med 950 in 1050 Ω.

Primer 2 — štiripasovni: rumena (4), vijolična (7), oranžna (×1 k), zlata (±5 %). Izračun: 47 × 1000 = 47 kΩ ±5 %. To je ena najpogostejših vrednosti za pull-up upore.

Primer 3 — petpasovni: rjava (1), zelena (5), črna (0), rjava (×10), rjava (±1 %). Izračun: 150 × 10 = 1500 Ω = 1,5 kΩ ±1 %.

Obratni primer: želite upor 220 Ω s toleranco ±5 %. Vrednost 22 razstavimo na števki 2 in 2 (rdeča, rdeča), za množitelj ×10 izberemo rjavo, za toleranco zlato. Rezultat: rdeča-rdeča-rjava-zlata. Tako uporovno lestvico beremo v obe smeri — iz barv v vrednost in nazaj.

Pri preverjanju si lahko pomagate s spletnim kalkulatorjem barvne kode, na primer orodjem na DigiKey, ali z multimetrom, ki vrednost izmeri neposredno.

Tolerance, temperaturni koeficient in moč

Toleranca pove, koliko dejanska upornost odstopa od nazivne. Upor 100 Ω s ±5 % je lahko kjer koli med 95 in 105 Ω. Za večino digitalnih vezij to zadošča, za analogne filtre, merilne mostičke in referenčne vire pa izberemo ±1 % ali tesneje.

Temperaturni koeficient (TCR) opisuje spremembo upornosti s temperaturo v delih na milijon na stopinjo Celzija (ppm/°C). Kovinsko-plastni upori imajo nizek TCR (npr. 50 ppm/°C), ogljeno-plastni pa bistveno višjega. Pri natančnih meritvah ta lastnost neposredno vpliva na rezultat.

Nazivna moč določa, koliko toplote upor še prenese brez poškodbe. Tipične vrednosti so 0,125 W, 0,25 W, 0,5 W, 1 W in več. Moč izračunamo z enačbo P = I² × R; če presega nazivno vrednost upora, se ta pregreje. Pravilo dobre prakse je, da izberemo upor z vsaj dvakratno rezervo glede na izračunano moč.

SMD upori in številčne oznake

Površinsko montirani (SMD) upori so premajhni za barvne pasove, zato uporabljajo številčni zapis. Pri tem barvno uporovno lestvico zamenja koda iz treh ali štirih števk.

Pri trimestni kodi prvi dve števki tvorita vrednost, tretja je množitelj (potenca desetice). Oznaka 472 pomeni 47 × 10² = 4700 Ω = 4,7 kΩ. Štirimestna koda (za E96 vrste) ima tri pomenske števke in množitelj: 4701 pomeni 470 × 10 = 4,7 kΩ. Črka R nadomešča decimalno vejico, tako da 4R7 pomeni 4,7 Ω, oznaka R47 pa 0,47 Ω.

Obstaja tudi koda EIA-96, ki precizne SMD upore zapiše z dvema števkama in črko; števki sta indeks v tabeli E96, črka pa množitelj. Pri delu s SMD upori je multimeter najhitrejša pot do potrditve vrednosti.

Vrste uporov in kdaj jih uporabiti

Tip upora določa njegovo natančnost, šum, moč in stabilnost. Glavne družine so:

• Ogljeno-plastni: cenovno najugodnejši, toleranca ±5 %, višji šum. Primerni za splošno rabo in prototipiranje.
• Kovinsko-plastni: toleranca ±1 %, nizek šum, dober temperaturni koeficient. Standard za analogna in merilna vezja.
• Kovinsko-oksidni: prenesejo višjo moč in temperaturo, uporabni v napajalnikih.
• Žičnati: visoka moč (od nekaj W navzgor) in odlična natančnost, vendar induktivni, zato neprimerni za visoke frekvence.
• SMD čip upori: za površinsko montažo, prevladujejo v sodobni industrijski elektroniki.

Poleg stalnih poznamo spremenljive upore. Potenciometer omogoča ročno nastavljanje upornosti, trimer pa fino kalibracijo v vezju. Pri izbiri tipa upora velja preprosto vodilo: za splo\xc5\xa1no rabo zado\xc5\xa1\xc4\x8dajo ogljeno-plastni, za natan\xc4\x8dne meritve kovinsko-plastni, za visoke mo\xc4\x8di pa \xc5\xbei\xc4\x8dnati upori. Med nelinearne upore sodijo termistor (upornost se spreminja s temperaturo), fotoupor (s svetlobo) in varistor (z napetostjo, za zaščito pred sunki). Vsi različni upori so na voljo v naši kategoriji upori.

Pogoste napake pri branju uporovne lestvice

Tudi izkušeni se pri barvni kodi včasih zmotijo. Najpogostejše napake:

• Branje iz napačne smeri. Vedno začnite pri pasu, ki je najbliže robu; tolerančni pas (zlat/srebrn) sodi na desno.
• Zamenjava podobnih barv. Rjava in rdeča ali oranžna in rdeča se ob slabši osvetlitvi zlahka zamenjata. Ob dvomu uporabite multimeter.
• Pozabljen množitelj. Razlika med 47 Ω in 47 kΩ je samo en pas, posledice v vezju pa so velike.
• Merjenje upora v vezju. Vzporedne poti dajo napačno nižjo vrednost; upor izmerite izklopljenega ali izlotanega.
• Spregledana toleranca. Pri filtrih in časovnih vezjih lahko ±20 % poruši delovanje; izberite tesnejšo toleranco.

Z malo pozornosti se vsem tem napakam izognete. Barvna uporovna lestvica je zanesljiva, dokler upoštevate smer branja in preverite vrednost z meritvijo.

Serijska in vzporedna vezava uporov

Ko potrebne vrednosti ni v standardni vrsti, jo sestavimo iz več uporov. Pri serijski (zaporedni) vezavi se upornosti seštevajo: R = R1 + R2 + … Tako iz dveh uporov 1 kΩ dobimo 2 kΩ, skupna upornost pa je vedno večja od največjega člena.

Pri vzporedni vezavi je skupna upornost manjša od najmanjšega člena in jo izračunamo po formuli 1/R = 1/R1 + 1/R2 + … Za dva enaka upora se prepolovi: dva upora 1 kΩ vzporedno dasta 500 Ω. Ta pristop pride prav, kadar uporovna lestvica ne ponuja točne vrednosti ali kadar potrebujemo večjo skupno moč, saj se ta porazdeli med več uporov.

V praksi je pogosto ceneje in zanesljiveje izbrati najbližjo standardno vrednost iz E24 vrste, kot sestavljati kombinacije. Vzporedno vezavo zato uporabljamo predvsem za vmesne vrednosti, ki jih z enim uporom ni mogoče doseči.

Pogosta vprašanja o uporih

Kako hitro prepoznam začetek branja? Tolerančni pas (zlat ali srebrn) je običajno širše razmaknjen od drugih in stoji na desni strani. Vrednost berete od nasprotnega konca proti njemu.

Zakaj ne najdem upora 4,5 kΩ? Ker standardna uporovna lestvica (E-vrste) te vrednosti ne predvideva. Najbližji razpoložljivi vrednosti sta 4,3 kΩ in 4,7 kΩ iz E24 vrste.

Ali toleranca vpliva na delovanje? Pri digitalnih in pull-up aplikacijah redko, pri analognih filtrih in merilnih vezjih pa odločilno. Tam izberite kovinsko-plastne upore s toleranco ±1 %.

Kateri upori so primerni za začetnika? Komplet ogljeno- ali kovinsko-plastnih uporov v vrsti E12 pokrije skoraj vse šolske in hobi projekte.

Zaključek

Uporovna lestvica združuje dve plati istega sistema: standardni niz vrednosti (E-vrste), po katerem se upori izdelujejo, in barvno kodo, s katero te vrednosti odčitamo s telesa komponente. Ko enkrat obvladate pomen barv, branje štirih, petih ali šestih pasov, izračun ohmov in izbiro pravega tipa, postane delo z upori hitro in zanesljivo.

Priporočamo, da si natisnete tabelo barvne kode in jo imate pri roki, dokler vrednosti ne berete na pamet. Za eksperimentiranje so najbolj praktični kompleti z širokim naborom vrednosti iz E12 ali E24 vrste. Upore, sete uporov in vse osnovne elektronske elemente najdete v naši ponudbi na 3DSVET.eu. Če želite razumeti še sorodne komponente, si oglejte prispevke o kondenzatorju in tuljavi, ki skupaj z uporom tvorijo temelj vsakega vezja. Dobro poznana uporovna lestvica vam bo pri vsakem od teh projektov prihranila čas in odpravila večino napak pri izbiri vrednosti.
