XIAO Seeed Studio ESP32-S3 Lora Meshtastic

XIAO ESP32-S3 LoRa Meshtastic – brezzična mesh mreža brez interneta

XIAO Seeed Studio ESP32-S3 LoRa Meshtastic združi dual-core ESP32-S3 krmilnik in Wio-SX1262 LoRa oddajnik-sprejemnik 868 MHz v enem kompaktnem modulu. Namenjen je platformi Meshtastic, ki iz cenenih naprav gradi decentralizirano mesh omrežje z dometom do več kilometrov – brez interneta, mobilnega omrežja ali infrastrukture.

Meshtastic omogoča šifrirana sporočila med napravami, deljenje GPS lokacije in senzorska javljanja v skupnostnih mesh mrežah. XIAO oblika pomeni, da napravo napajate z LiPo baterijo in jo vgradite v majhno ohiuje za terenske misije ali oddaljeni monitoring.

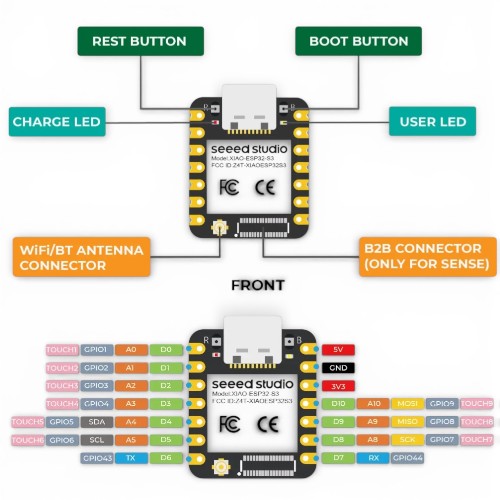

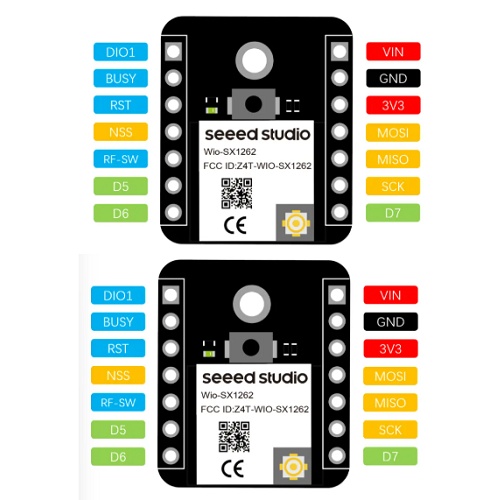

Anatomija krmilnika

Ključne lastnosti

• Meshtastic ready – uradna Seeed Studio podpora; flash z enim ukazom prek flasher.meshtastic.org.
• LoRa 868 MHz (EU) – ISM pas, legalen brez posebnega dovoljenja v EU.
• Multi-hop mesh – sporočilo se prenese prek vmesnih naprav; domet skupnosti ni omejen na eno samo radijsko povezavo.
• Šifriranje AES-256 – vsa Meshtastic sporočila so šifrirana; ključ si nastavite sami za zasebno skupnost.
• WiFi MQTT most – stacionarno vozlišče premosti lokalno mesh omrežje v internet prek WiFi → MQTT posrednika.
• LiPo polnjenje – vgrajen polnilnik; naprava deluje avtonomno na bateriji tedne.

Kaj potrebujem za začetek?

• USB-C kabel – za flashanje Meshtastic firmware.
• 868 MHz LoRa antena z U.FL konektorjem – obvezna; brez antene LoRa ne deluje zanesljivo.
• Mobilna aplikacija Meshtastic – brezplačna (iOS/Android) za nastavitev in sporočila prek BLE.
• Vsaj ena druga Meshtastic naprava – za testiranje mesh povezave.

Moj prvi projekt – 3 koraki

1. Priključite napravo prek USB-C in obiščite flasher.meshtastic.org; izberite XIAO ESP32-S3 in naložite uradni Meshtastic firmware.
2. Na mobilni telefon namestite aplikacijo Meshtastic in se povezite z napravo prek BLE; nastavite LoRa regijo na EU_868.
3. Pritrdite LoRa anteno in pošljite testno sporočilo – v aplikaciji opazujete, katera vozlišča so vidna v okolici.

Primeri uporabe

• Pohodniška mesh komunikacija (skupinski chat brez GSM signala)
• Iskanje in reševanje (GPS sledenje ekip v gorskem terenu)
• Oddaljeni senzorski monitoring (vremenski podatki na kmetiji)
• Skupnostna Meshtastic mreža (mestna vozlišča za pokritost)
• Krizna komunikacija (backup sporočila brez interneta)

Tehnični pregled

Tehnične specifikacije

Primerjava: ESP32-S3 LoRa (79350) vs nRF52840 LoRa kit (82540)

Inženirski PRO nasvet

Statично vozlišče z WiFi MQTT mostom – ESP32-S3 je odlična izbira za stacionarno Meshtastic vozlišče, ki lokalno mesh omrežje premosti v internet. Ker WiFi delovanje poveča porabo na ~80 mA, ga napajajte iz omrežja ali solarnega panela, ne baterije. Za baterijsko mobilno vozlišče je porabično bolj učinkovit nRF52840 kit (82540).

Kompatibilnost

Meshtastic firmware (uradna podpora za XIAO ESP32-S3 LoRa), Arduino IDE z ESP32 packageom, ESPHome. Windows 10/11, macOS, Linux.

Dokumentacija

• Meshtastic – Seeed XIAO ESP32-S3 LoRa
• Seeed Wiki – Wio-SX1262
