Relejni modul 1 rele 12V bistabilni TIPKA Low

Opis

Bistabilni rele s tipko — Low-trigger za direktno krmiljenje z mikrokontrolerom.

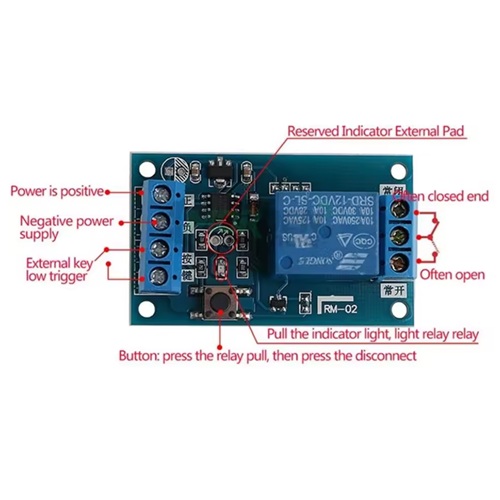

Ta modul združuje prednosti bistabilnega (latching) releja z Low-trigger aktivacijo: stanje se ohranja brez konstantnega krmilnega signala, aktivacija pa poteka z nizkim signalom (0V / GND) — kar je direktno kompatibilno z izhodi Arduino, ESP32 in Raspberry Pi. Poleg krmilnega vhoda ima modul vgrajeno tipko (TIPKA) za ročno preklapljanje neposredno na ploščici.

Ko enkrat pošlješ Low signal (ali pritisneš tipko), se rele sklene in ostane sklenjen do naslednjega impulza. To pomeni, da ni treba držati izhoda MCU-ja v določenem stanju — pošlješ kratek impulz in pozabiš. Napajanje tuljave je 12V DC, izhod ponuja kontakte NO/NC/COM.

Ključne lastnosti

• Bistabilno delovanje — stanje ohranjeno brez konstantnega signala
• Low-trigger aktivacija (0V / GND) — direktna kompatibilnost z MCU izhodi
• Vgrajena tipka za ročno preklop ob strani
• Napajanje tuljave 12V DC
• Izhodni kontakti NO/NC/COM
• LED indikator stanja

Tehnične specifikacije

Inženirski "PRO" nasvet

Za zanesljivo bistabilno preklapljanje z MCU-jem pošlji kratek impulz (50–100 ms) — ne drži izhoda konstantno na LOW. Nekateri bistabilni releji se ob predolgem signalu vedejo nepredvidljivo ali se "zaključijo" v zankanje. V kodi Arduino to dosežeš z digitalWrite(PIN, LOW); delay(100); digitalWrite(PIN, HIGH);.

Primeri uporabe

• krmiljenje luči ali naprav z enim GPIO impulzom (brez zadrževalnega signala)
• ročno in avtomatsko preklapljanje — tipka in MCU vzporedno
• baterijsko napajani IoT projekti z minimalno porabo
• avtomatizacija doma z ESPHome ali Home Assistant
