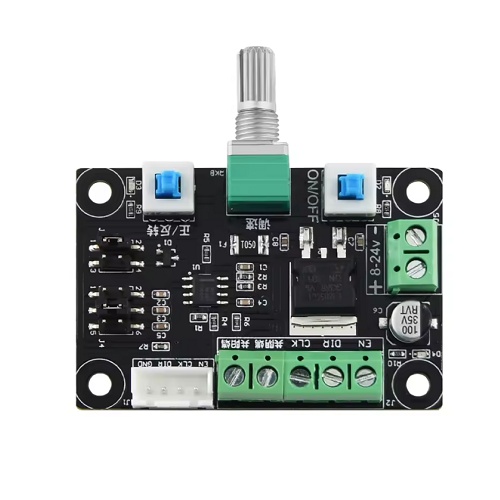

PWM Krmilnik koračnega motorja MKS OSC v1.0

Opis

Generator STEP/DIR signalov za koračne motorje MKS OSC v1.0 — brez mikrokrmilnika

MKS OSC v1.0 je generator pulznih in smernih signalov za gonilnike koračnih motorjev — deluje neodvisno brez mikrokrmilnika. Modul generira signale PUL (STEP), DIR (smer) in EN (enable), ki jih sprejemajo vsi standardni gonilniki koračnih motorjev (A4988, DRV8825, TMC2208, TB6600 …). Hitrost vrtenja nastavljajotle z integriranim potenciometrom, smer pa preklopiš s stikalom na modulu.

Tri frekvenčna območja — nastavljiva z jumperji — pokrivajo razpon od 80 Hz do 160 kHz: nizko področje za počasne, natančne premike, visoko pa za hitre pozicionirne premike. Modul je idealen za testiranje gonilnikov koračnih motorjev, manjše CNC stroje in avtomatizirane sisteme, kjer mikrokrmilnik ni nujno potreben ali zahtevana.

Ključne lastnosti

• Generira PUL/STEP, DIR in EN signale — združljivo z vsemi standardnimi gonilniki koračnih motorjev
• Tri frekvenčna območja (jumper): nizko 80 Hz–2,4 kHz / srednje 540 Hz–16,6 kHz / visoko 5,4–160 kHz
• Integriran potenciometer za gladko nastavljanje hitrosti v izbranem območju
• Stikalo za smer vrtenja (CW/CCW) brez programiranja
• Napajalna napetost 8–24 V DC
• Deluje neodvisno — brez Arduina, ESP32 ali kateregakoli mikrokrmilnika

Tehnične specifikacije

Inženirski "PRO" nasvet

Frekvenca na izhodu PUL ni neposredno enakovredna vrtljajem motorja — imenši vrtljaji so odvisni od števila korakov motorja (tippično 200 korakov/obrat) in mikrokorakečne nastavitve gonilnika. Pri 1/16 mikrokorakih in motorju z 200 koraki/obrat pomeni 3200 Hz = 1 obrat/sekundo = 60 RPM. Preden izbereš frekvenčno območje z jumperji, izračunaj, kateri obseg frekvenč ustreza tvojemu željenemu območju RPM.

Primeri uporabe

• testiranje gonilnikov koračnih motorjev (A4988, DRV8825, TMC2208) brez mikrokrmilnika
• krmiljenje enoosnega CNC stroja, premikačne mize ali linearne osi
• demonstracije in izobraževalne vaje z koračnimi motorji
• manjsi avtomatizirani sistemi z enkratno fiksno hitrostjo vrtenja
• hitro prototipiranje pred implementacijo v mikrokrmilnik

Kompatibilnost

Izhodni signali PUL/DIR/EN so združljivi z vsemi standardnimi gonilniki koračnih motorjev: A4988, DRV8825, TMC2208, TMC2209, TB6600, TB6560 in podobnimi. Priključi signalski GND skupaj z napajanjem gonilnika, sicer smer ne bo delovla pravilno. Napajalni nivo izhodov je enak VCC napajanju modula (8–24 V) — preverite, ali tvoj gonilnik sprejema takšno logiko, ali dodaj napetostni delilnik.

Vsebina paketa

• 1× MKS OSC v1.0 generator STEP/DIR signalov
• priključni kabli niso vključeni
