Nema 17 Bipolar 46Ncm 2A 42x42x48mm 0.9°

Opis

Nema 17 Bipolar 44Ncm 1.68A 42x42x47mm 0.9°

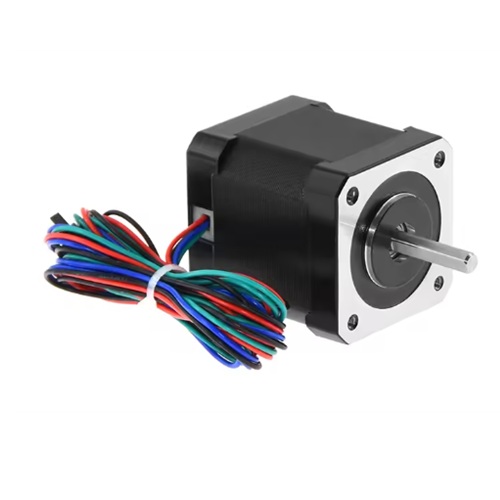

Ta bipolarni koračni motor Nema 17 z kotom koraka 0,9 stopinje in velikostjo 42x42x47mm. Ima 4 žice, vsaka faza porabi tok 1,68A, zadrževalni navor pa znaša 44 Ncm (62,3 oz.in).
pozor: na koncu kablov ni tovarniško narejenega konektorja

Tehnične specifikacije proizvajalca:
Krivulja navora: povezava

Električne specifikacije:
– oznaka proizvajalca: 17HM19-1684S
– bipolarni koračni motor
– 400 naravnih korakov na obrat: 0.9 stopinj na korak
– zadrževalni navor: 44 Ncm (62,3 oz.in)
– nazivni tok/faza: 1,68 A
– upornost faze: 1,65 ohmov
– induktivnost: 4,1 mH ± 20% (1 kHz)
– fizične specifikacije:
– velikost okvirja: 42 x 42 mm
– dolžina telesa: 47 mm
– premer gredi: Φ5 mm
– dolžina gredi: 20 mm
– dolžina D-reza: 15 mm
– število vodov: 4
– dolžina vodov: 500 mm
– dolžina kablov: 500 mm
– teža: 370g
