Napajalnik 24V 1.5A plastični MeanWell

Opis

Napajalnik 24V 1.5A plastični MeanWell

Mean Well HDR-30-24 je ultra tanek DIN letev napajalnik s širino 35 mm, namenjen za razdelilne in nadzorne omare, kjer je prostor omejen. Zagotavlja stabilen izhod 24 V DC pri največ 1,5 A (36 W), ima nizko porabo v prostem teku (< 0,3 W) in deluje v širokem vhodnem razponu 85–264 VAC ali 120–370 VDC. Serija HDR je zasnovana z varnostnim izolacijskim razredom II in omejenim virom moči (LPS), vključuje zaščite pred kratkim stikom, preobremenitvijo in prenapetostjo ter je skladna z industrijskimi varnostnimi in EMC standardi. Naravna konvekcija hlajenja omogoča zanesljivo delovanje od −30 °C do +70 °C.

Specifikacije

• model: HDR-30-24
• izhodna napetost: 24 V DC
• nazivni tok: 1,5 A
• nazivna moč: 36 W
• območje nastavitve napetosti (Vadj): 21,6 – 29 V
• ripple & noise: do 150 mVp-p
• toleranca napetosti: ±1,0 %
• linijska regulacija: ±1,0 %
• obremenilna regulacija: ±1,0 %
• čas zagona in dviga: 500 ms, 50 ms (115/230 VAC, polna obremenitev)
• hold-up čas: ~30 ms pri 230 VAC, ~12 ms pri 115 VAC (polna obremenitev)
• vhodni razpon: 85 – 264 VAC (277 VAC operativno); 120 – 370 VDC (390 VDC operativno)
• frekvenca: 47 – 63 Hz
• učinkovitost (tipično): ~89 %
• vhodni tok (tipično): 0,48 A pri 230 VAC / 0,88 A pri 115 VAC
• zagonski tok (inrush): 45 A pri 230 VAC / 25 A pri 115 VAC (hladen zagon)
• zaščita pred preobremenitvijo: 105 – 160 % Pout, hiccup način, samodejno okrevanje
• zaščita pred prenapetostjo: 30 – 36 V, izklop izhoda, ponovni vklop za obnovitev
• indikator: LED “power on”
• hlajenje: naravna konvekcija (brez ventilatorja)
• delovna temperatura: −30 °C do +70 °C (derating po krivulji)
• delovna vlažnost: 20 – 90 % RH, nekondenzirajoče
• izolacijska trdnost: I/P–O/P 4 kVAC
• izolacijska upornost: ≥ 100 MΩ pri 500 VDC, 25 °C
• izolacijski razred: II
• montaža: DIN letev TS-35/7,5 ali TS-35/15
• dimenzije (Š × V × G): 35 × 90 × 54,5 mm
• teža: ~0,13 kg
• standardi varnosti: UL62368-1, UL508, TUV EN/BS EN/EN61558-2-16, IEC62368-1, BSMI; zasnova v skladu z EN62368-1
• EMC emisije: EN55032 (CISPR32) razred B, harmoniki EN61000-3-2, utripanje EN61000-3-3
• EMC imunost: EN61000-4-2/3/4/5/6/8/11, EN55035, EN61000-6-2, EN61204-3

Kaj je dobro vedeti o seriji HDR-30

HDR-30 je kompaktna 30 W družina z 2SU širino (35 mm) in nizko porabo v mirovanju. Plastično ohišje zmanjšuje tveganje dotika delov pod napetostjo, LPS klasifikacija pa omeji energijo v primeru napake. Model 24 V je primeren kot vir za PLC vhode, senzorje, industrijske vmesnike in manjše aktuatorje.

Področja uporabe

• napajanje PLC, relejev, senzorjev in modulov avtomatizacije
• sistemi pametnih stavb: kontrola dostopa, alarmi, video nadzor
• telekomunikacijski in krmilni sistemi na 24 V
• laboratorijski preizkusi in manjši vgradni DC sistemi

Kompatibilnost in montaža

• montaža na DIN letev TS-35/7,5 ali TS-35/15
• priporočena zračna reža med enotami: ≥ 10 mm
• priklop s sponkami: 1 = +V, 2 = −V, 3 = AC/L, 4 = AC/N

Dodatna dokumentacija

MEAN WELL produkti: povezava

MEAN WELL specifikacija: povezava

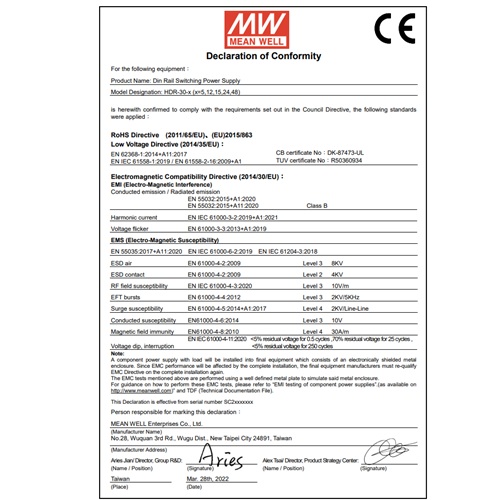

MEAN WELL certifikat skladnosti CE: povezava

MEAN WELL E.M.C.: povezava
