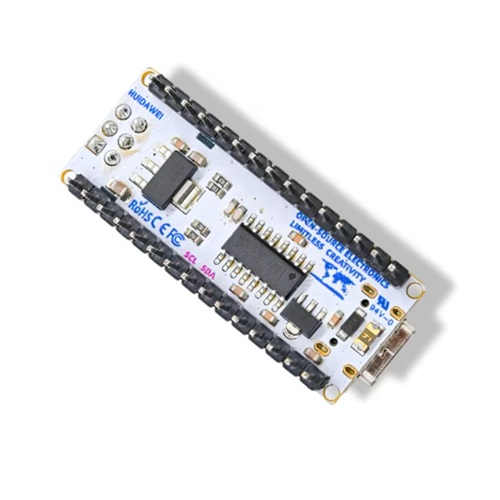

NANO ATmega328 v4.0 type-C USB CH340C kompatibilno z Arduino zalotani pini

NANO ATmega328 v4.0 type-C USB CH340C kompatibilno z Arduino zalotani pini

NANO ATmega328 v4.0 je posodobljena različica priljubljene Arduino Nano kompatibilne plošče, zgrajena okoli mikrokrmilnika ATmega328 pri 16 MHz. Komunikacija z računalnikom poteka prek CH340C USB-serial čipa in modernega, obojestranskega Type-C priključka – enaka gonilniška podpora kot pri razširjenem CH340G, le v manjšem SMD ohišju.

Plošča prihaja s tovarniško zalotanimi pini, zato jo takoj vstavite v protoboard brez spajkanja. Procesor, ukazni nabor in razvojno okolje so enaki kot pri katerikoli drugi Arduino Nano plošči, zato deluje z vsemi obstoječimi knjižnicami, primeri kode in navodili, ki jih najdete za Arduino Nano.

Anatomija krmilnika

Ključne lastnosti

• Tovarniško zalotani pini – letvice so že prispajkane, zato ploščo takoj vstavite v protoboard brez spajkala.
• Type-C USB konektor – obojestranski priklop, mehansko trpežnejši od Mini/Micro-USB, kompatibilen z modernimi kabli.
• CH340C USB-serial čip – enaka prepoznava in gonilniki kot pri CH340G, na Win10/11 in macOS deluje brez ročne namestitve.
• Napajanje do 15V na VIN – vgrajen LDO regulira 7–15V zunanji vir, kar je širše od običajnih 7–12V pri starejših Nano ploščah.
• 32 KB Flash pomnilnika – 2 KB zasede bootloader, preostanek za kodo in knjižnice.
• 14 digitalnih pinov, 6 PWM, 8 analognih vhodov – enak razpored kot pri klasičnem Arduino Nano.
• Barvna tiskanina v4.0 – lažje razločevanje pinov in revizije plošče na prvi pogled.

Kaj potrebujem za začetek?

• Type-C USB kabel – za programiranje in napajanje prek računalnika.
• Arduino IDE – brezplačen na arduino.cc; Tools → Board → Arduino Nano, Processor → ATmega328P.
• Gonilnik CH340 – na Windows 10/11 in macOS se namesti samodejno; na starejših sistemih ga poiščite na proizvajalčevi strani.
• Breadboard + jumper kabli – zalotani pini pomenijo, da lahko začnete brez spajkanja.

Moj prvi projekt – 3 koraki

1. Priključi ploščo prek Type-C kabla v računalnik.
2. V Arduino IDE nastavi: Tools → Board → Arduino Nano, Tools → Processor → ATmega328P, izberi pravi COM/tty vrata.
3. Odpri File → Examples → Basics → Blink in pritisni Upload – LED na pinu 13 začne utripati.

Primeri uporabe

• Hitro prototipiranje – zalotani pini omogočajo takojšnji priklop na protoboard brez čakanja na spajkanje.
• Senzorski projekti – DHT22, BMP280 in podobni moduli prek I2C ali enožičnega vmesnika.
• LED in motorni projekti – WS2812B trakovi, servo motorji in motorni gonilniki prek PWM izhodov.
• Šolski in maker projekti – kompaktna velikost in znan ukazni nabor za hitro učenje.

Tehnični pregled

Tehnične specifikacije

Primerjava: NANO v4.0 CH340C vs NANO Type-C CH340G vs NANO microUSB CH340G

Inženirski PRO nasvet

Ločena +5V napajalna pot mimo LDO regulatorja – VIN pin (7–15V) gre skozi linearni regulator, ki pri višjih vhodnih napetostih in večji porabi seva opazno toploto. Če imate na voljo že reguliran 5V vir (npr. laboratorijski napajalnik ali BEC iz RC modela), ploščo napajajte neposredno prek +5V pina namesto prek VIN – regulator s tem obidete, znižate segrevanje in izboljšate izkoristek.

Kompatibilnost

Za programiranje uporabite Arduino IDE 1.8.x ali 2.x s privzetim paketom „Arduino AVR Boards“. Če nalaganje programa ne uspe, v Tools → Processor preizkusite ATmega328P (Old Bootloader). Gonilnik za CH340C je enak kot za CH340G in se na Windows 10/11 ter macOS namesti samodejno.

Dokumentacija

• ATmega328P Datasheet (PDF)
• Uradna Arduino NANO dokumentacija
