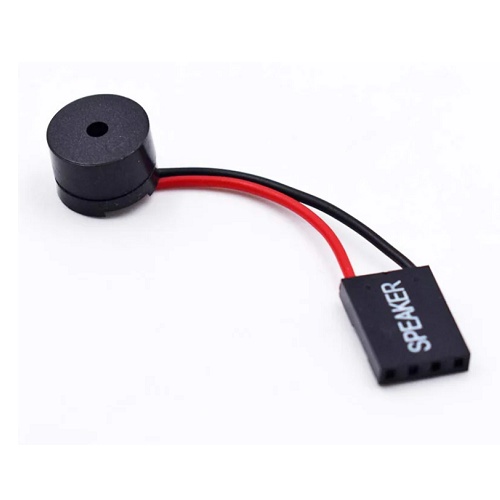

Modul piskač pasivni (buzzer) s kablom in dupont konektorjem

Opis

Modul piskač pasivni (buzzer) s kablom in dupont konektorjem

Pasivni piskač, pogosto imenovan tudi “PC speaker”, je nepogrešljiv pripomoček za vsakogar, ki se ukvarja s servisiranjem računalnikov ali razvojem elektronskih naprav. Za razliko od aktivnih piskačev, ki ob priklopu na napetost oddajajo le enoten pisk, vam pasivni piskač omogoča popoln nadzor nad frekvenco zvoka. To pomeni, da lahko z njim ustvarite različne tone, zvočne opozorilne signale ali celo preproste melodije.

Modul je opremljen s praktičnim 4-pinskim Dupont konektorjem (standardni razmak 2.54 mm), kar omogoča takojšen priklop na matično ploščo računalnika (Speaker header) ali na “breadboard” prototipno ploščico. Zaradi priloženih kablov ne potrebujete nobenega spajkanja, kar je idealno za hitre popravke ali testiranje novih idej.

Ključne lastnosti

• vnaprej ožičen s kabli za hitro in enostavno povezavo brez spajkanja
• standarden Dupont konektor, ki se popolnoma prilega pinskim letvicam (headers) na matičnih ploščah in Arduinu
• pasivna zasnova omogoča generiranje poljubnih frekvenc in melodij
• kompaktne dimenzije omogočajo vgradnjo v majhna ohišja in tesne prostore

Tehnične specifikacije

• tip piskača: pasivni (zahteva frekvenčni signal)
• delovna napetost: 3V – 12V DC
• tip konektorja: 4-pinski Dupont (ženski), standardni raster 2.54 mm
• dolžina kabla: približno 5-7 cm
• barva: črna (piskač) in rdeče-črna (kabel)

Inženirski “PRO” nasvet

Pri uporabi z mikrokrmilniki, kot sta Arduino ali ESP32, ne pozabite, da ta piskač ne bo oddal zvoka, če nanj zgolj povežete napetost. Za delovanje morate na izhodnem pinu generirati kvadratni val (PWM signal). V okolju Arduino IDE za to najlažje uporabite ukaz tone(pin, frekvenca), ki bo piskaču povedal, kako visoko ali nizko naj “zapoje”. Če ga vgrajujete v PC ohišje, pa pazite na pravilno orientacijo konektorja na matični plošči (običajno rdeča žica predstavlja +5V ali Signal).

Primeri uporabe

• zamenjava manjkajočega ali pokvarjenega zvočnika za BIOS diagnostiko (beeping codes)
• zvočno povratno sporočilo pri pritisku na tipke v vašem projektu
• izdelava preprostih alarmnih naprav z različnimi vrstami piskov
• učenje osnov generiranja zvoka in frekvenc z mikrokrmilniki

Kompatibilnost

Združljiv z vsemi matičnimi ploščami, ki imajo standarden 4-pinski priključek za sistemski zvočnik, ter z vsemi razvojnimi ploščicami (Arduino, Raspberry Pi, ESP32, STM32), ki delujejo v napetostnem območju od 3V do 12V.
