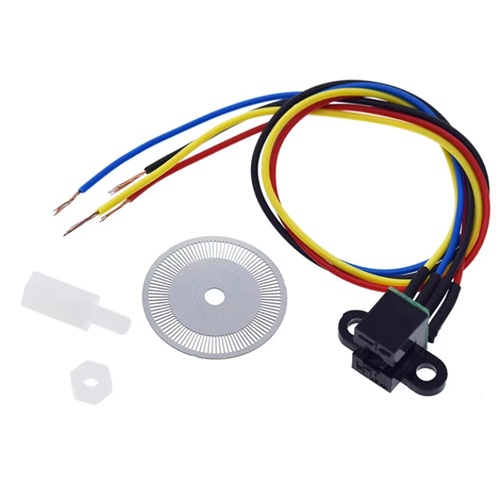

Modul enkoder MINI fotoelektrični senzor hitrosti s kodirnim diskom

Opis

Modul enkoder MINI fotoelektrični senzor hitrosti s kodirnim diskom

Kompakten fotoelektrični modul za merjenje hitrosti in položaja vrtenja z uporabo kodirnega diska. Senzor generira kvadraturni (A/B) izhod na 5 V nivoju, zato je primeren za Arduino, učne robote, Freescale Smart Car in druge DIY projekte. Kovinski kodirni disk s 100 linijami omogoča natančnejše štetje impulzov, laser‑rezan rob pa zagotavlja enakomerno optično prekinitev.

Specifikacije

• tip: fotoelektrični enkoder z režnim optičnim senzorjem in kodirnim diskom
• izhod: 5 Vp‑p, dva kvadraturno zamaknjena kanala (A/B)
• napajanje: 5 V DC
• ožičenje: rdeča = 5 V, črna = GND
• kodirni disk: 100 linij, zunanji premer 22 mm, premer izvrtine 3.5 mm, debelina 0.3 mm
• material diska: jeklo, postopek izdelave: laserski razrez
• tipična raba: merjenje hitrosti, štetje obratov, zaznavanje smeri vrtenja

Znanje za uporabnika

Kvadraturni izhod A/B omogoča štetje impulzov in določanje smeri. Z 100 linijami na disk dobite 100 impulzov na obrat na kanal, ali 400 korakov na obrat pri štirirobnem štetju (x4). Za stabilno branje uporabite pull‑up upore in strojne prekinitve, ter disk poravnajte koaksialno z gredjo.

Področja uporabe

• DIY mobilni robot in linijski sledilnik
• merilnik hitrosti kolesa ali motorja z enosmernim pogonom
• laboratorijske vaje in izobraževanje mehatronike
• projekti s števcem obratov, regulacija hitrosti, enkodiranje položaja

Kompatibilnost

• mikrokrmilniki z 5 V logiko: Arduino Uno/Nano/MEGA
• združljivo z večino razvojnih plošč s 5 V tolerantnimi vhodi

Vsebina paketa

• 1x modul fotoelektričnega enkoderja z žicami
• 1x kovinski kodirni disk (100 linij)
• distančnik in matica za montažo
