LED diode SET 500kosov 5mm 3mm PVC škatla

Opis

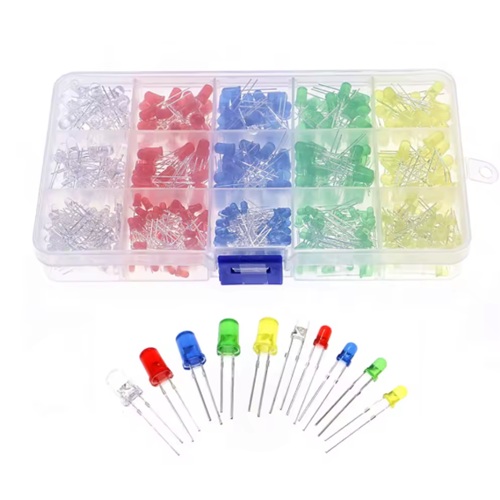

LED diode SET 500kosov 5mm 3mm PVC škatla

Ta komplet vsebuje približno 500 klasičnih THT LED diod v velikostih 3 mm in 5 mm, razporejenih po barvah v pregledni PVC škatli z razdelki. V enem paketu dobiš najpogosteje uporabljene barve (rdeča, zelena, rumena, modra, bela), zato imaš za osnovne signalne in indikatorne funkcije praktično vedno pravo diodo pri roki.

Komplet je odlična izbira za začetnike, dijake in študente elektrotehnike, pa tudi za makerje in inženirje, ki pogosto delajo z Arduinom, ESP32 ali drugimi mikrokrmilniki. Namesto da kupuješ posamezne vrečke, imaš tukaj urejen nabor za laboratorij, šolsko učilnico ali domačo delavnico.

V praksi pride komplet prav pri testiranju izhodov, označevanju stanj napajalnikov, izdelavi panelov, pa tudi pri vseh manjših DIY projektih, kjer je vizualna povratna informacija ključna. Zaradi kombinacije 3 mm in 5 mm LED lahko izbiraš med bolj diskretno ali bolj vidno indikacijo.

Ključne lastnosti

• mešan nabor približno 500 LED diod v različnih barvah
• kombinacija 3 mm in 5 mm THT (through‑hole) ohišij za protoboard in PCB
• osnovne barve za signalizacijo: rdeča, zelena, rumena, modra, bela
• pregledna PVC škatla z ločenimi predelki za vsako barvo/velikost
• primeren za Arduino, ESP32, druge mikrokrmilnike in DIY elektroniko
• dobra osnova za šolske eksperimente, delavnice in učne komplete
• združljivo z večino standardnih panelnih in PCB izvrtin za 3 mm in 5 mm LED

Tehnične specifikacije

• skupno število LED: približno 500 kosov
• velikosti LED: 3 mm in 5 mm, okroglo THT ohišje
• barve: rdeča, zelena, rumena, modra, bela (mešan nabor, odvisno od serije)
• tip elementa: standardna emisijska LED dioda za DC napajanje
• polarnost: daljša nogica = anoda (+), krajša nogica = katoda (−)
• tipične napetosti VF:
  • rdeča, rumena: približno 1,8–2,2 V
  • zelena: približno 2,0–2,4 V
  • modra, bela: približno 2,8–3,3 V
• priporočeni delovni tok: 10–20 mA (odvisno od svetilnosti in hlajenja)
• montaža: through‑hole, primerna za protoboard, univerzalne ploščice in klasična tiskana vezja
• pakiranje: razdeljena PVC škatla z več notranjimi predelki

V kompletu

• 3 mm bela × 50 kosov
• 3 mm zelena × 50 kosov
• 3 mm modra × 50 kosov
• 3 mm rdeča × 50 kosov
• 3 mm rumena × 50 kosov
• 5 mm bela × 50 kosov
• 5 mm zelena × 50 kosov
• 5 mm modra × 50 kosov
• 5 mm rdeča × 50 kosov
• 5 mm rumena × 50 kosov

Inženirski “PRO” nasvet

Pri uporabi LED diod nikoli ne priklapljaj LED neposredno na napajanje brez omejitvenega upora. LED ima zelo strmo tokovno‑napetostno karakteristiko, zato že majhna sprememba napetosti lahko povzroči prevelik tok in trajno poškodbo.

Za tipične projekte na 5 V (Arduino) uporabi upore med 330 Ω in 1 kΩ, za 3,3 V sisteme (ESP32) pa se pogosto dobro obnese razpon 220–680 Ω, odvisno od želene svetilnosti. Če na enem izhodu krmiliš več LED v paraleli, vsako LED opremi z lastnim uporom – tako se svetilnost ne bo spreminjala zaradi razlik med posameznimi diodami, izhodni pin pa ostane znotraj dovoljene tokovne obremenitve.

Primeri uporabe

• signalne LED za prikaz stanja napajanja, napake ali aktivnosti na ploščah
• testiranje in vizualni prikaz delovanja GPIO pinov na Arduinu ali ESP32
• preprosti utripajoči efekti z uporom in tranzistorjem ali mikrokrmilnikom
• indikacija stanja v DIY napajalnikih, polnilnikih in razdelilnikih
• vgradnja v frontne plošče, ohišja, modelarske projekte in makete
• osnovni šolski in krožkovski eksperimenti z diodami, upori in tranzistorji

Kompatibilnost (opcijsko)

• električno združljivo z večino mikrokrmilniških razvojnih plošč (Arduino, ESP32, STM32 …), če je uporabljen ustrezen omejitveni upor
• mehansko primerno za standardne protoboarde, univerzalne ploščice in 3/5 mm izvrtine na večini tiskanih vezij
• možno krmiljenje neposredno z digitalnimi izhodi (preko upora) ali preko tranzistorja/MOSFET‑a, kadar želiš večji tok ali višjo napetost
