LED dioda WS2812D
€1.49 (DDV vključen)
LED dioda WS2812D: naslovljiva RGB LED v THT ohišju 5 ali 8 mm z vgrajenim gonilnikom, na voljo v mat in prozorni izvedbi.
Opis

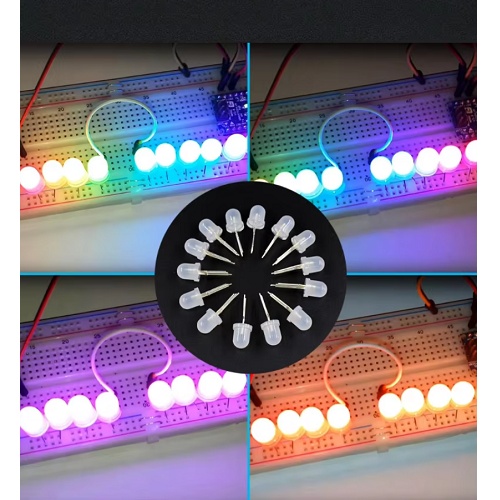

LED dioda WS2812D
Naslovljiva RGB LED v klasičnem THT ohišju z vgrajenim krmilnim čipom WS2812D znotraj same diode. Barvo (24-bit, 256 stopenj na kanal R/G/B) nastavljate prek enega podatkovnega pina, diode pa lahko verižite prek DIN/DO tako kot pri SMD izvedbah WS2812B. Prodaja je po 1 kos.
Ker je gonilnik znotraj klasičnega 5 mm ali 8 mm ohišja, je dioda primerna za vgradnjo na luknjičasto vezje ali v ohišja, kjer SMD komponente niso praktične. Za spajkanje na lastno tiskanino glejte tudi 5050 SMD diode, za ploščico z vgrajenim gonilnikom pa Modul LED RGB WS2812B.
Različice
| SKU | Različica | Ključna lastnost | Kdaj izbrati |
|---|---|---|---|
| 85 – B3 | F5 5 mm mat | difuzna (mat) leča, mehkejša in enakomerna svetloba | ko želiš mehak, razpršen sij in skrite posamezne diode |
| 85 – B4 | F5 5 mm prozorna | bistra leča, ožji in svetlejši snop | ko želiš svetlo, točkovno svetlobo |
| 85 – B5 | F8 8 mm prozorna | večje 8 mm ohišje, bistra leča | ko želiš večjo, bolj vidno diodo |
Kako izbrati? Mat izvedba (F5 5 mm) da enakomeren sij in je primerna za indikatorje in difuzijo, prozorna izvedba (F5 5 mm) da svetle, ostro omejene točke, 8 mm prozorna izvedba pa poveča vidnost diode na razdaljo. Vse tri različice delujejo električno enako: 5 V napajanje, en podatkovni pin, verižno povezovanje.
Ključne lastnosti
- Vgrajen gonilnik – krmilni čip WS2812D je znotraj THT ohišja diode.
- 24-bit barva – 256 stopenj na vsak kanal R/G/B.
- Enožični protokol – en podatkovni pin, verižno povezovanje DIN/DO.
- THT ohišje – 5 mm ali 8 mm, primerno za luknjičasto vezje in ročno spajkanje.
Primeri uporabe
- Indikatorske lučke po meri (na luknjičastem vezju)
- Ročno izdelani nizi diod (brez SMD spajkanja)
- Vgradnja v ohišja in makete (klasična oblika diode)
- Učni projekti (enostavno spajkanje THT nog)
Tehnični pregled
Tehnične specifikacije
| Parameter | Podatek |
|---|---|
| Tip | naslovljiva RGB LED (through-hole) |
| Gonilnik | integriran (WS2812 chipset) |
| Ohišje | 5 mm (F5) / 8 mm (F8) |
| Napajanje | 5 V DC |
| Poraba | do ~60 mA na diodo |
| Protokol | enožični serijski, 24-bit |
| Prodaja | po 1 kos |
Inženirski PRO nasvet
Pri verižnem povezovanju več diod dodajte med 5 V in GND kondenzator ~470 µF blizu prve diode ter serijski upor 300–500 Ω v podatkovno linijo. Pri 3,3 V krmilnikih (ESP32, ESP8266) uporabite nivojski pretvornik, npr. 74AHCT125, saj dioda pričakuje 5 V logični nivo. Maso napajanja in krmilnika vedno združite.
Dokumentacija
Dodatne podrobnosti
| verzija | F5 5mm MAT, F5 5mm PROZORNA, F8 8mm PROZORNA |
|---|
