LCD 12864 beli znaki črno ozadje

Opis

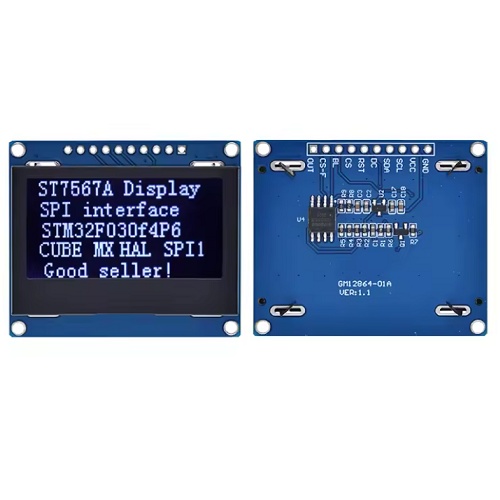

LCD 12864 beli znaki črno ozadje

LCD modul 12864 s krmilnikom ST7567A je praktična izbira, ko želiš v projekt dodati jasen grafični prikaz (besedilo, preproste grafike, ikone) brez uporabe “velikih” TFT zaslonov. Resolucija 128×64 pik je ravno pravšnja za statusne podatke, nastavitvene menije ali mini uporabniški vmesnik na napravah, kot so merilniki, kontrolerji, DIY instrumenti in robotika.

Ta verzija je namenjena ljubiteljem kontrasta: črno ozadje in beli znaki delujejo zelo berljivo in “instrumentno”, še posebej v temnejših okoljih ali v ohišjih, kjer želiš diskreten, čist prikaz.

Ker gre za SPI vmesnik, je povezava enostavna in hitra, hkrati pa zasede manj pinov kot klasični paralelni LCD-ji. Modul je primeren tako za začetnike (osnovni izpis podatkov) kot za napredne hobiste, ki želijo risati grafiko ali uporabljati knjižnice za menije.

Ključne lastnosti

• grafična matrika 128×64 pik omogoča prikaz besedila in grafike
• krmilnik ST7567A z razširjeno podporo v mnogih Arduino/ESP knjižnicah
• SPI komunikacija za enostavno povezovanje in hitro osveževanje
• verzija z črnim ozadjem in belimi znaki za visok kontrast
• primeren za 3.3V in 5V logiko (glej PRO nasvet glede napajanja)

Tehnične specifikacije

• ločljivost: 128×64 pik
• krmilnik (driver IC): ST7567A
• vmesnik: SPI
• LCD način: FSTN, negativni prikaz
• smer optimalnega vidnega kota: 6 o’clock
• način pogona: 1/65 duty, 1/9 bias
• napajanje modula (VCC): 3.3–5V
• delovna napetost LCD: VDD = 3.0V, YOP = 8.8V
• delovna temperatura: -20°C do +70°C
• temperatura skladiščenja: -30°C do +80°C
• dot pitch: 0.30 × 0.30 mm
• velikost pike: 0.28 × 0.28 mm
• vidno območje (VA): 39.50 × 20.24 mm
• efektivno območje: 38.38 × 19.18 mm
• dimenzije modula (L×W×T): 47.0 × 40.0 × 6.6 mm
• osvetlitev (BL): 4× bele LED (paralelno), približno 15 mA/LED, tipično If ≤ 60 mA, Vf ≈ 3.0V

Pinout (10 pinov):

• 1: GND
• 2: VCC
• 3: SCL (SPI SCK)
• 4: SDA (SPI MOSI)
• 5: DC
• 6: RST
• 7: CS
• 8: BL (backlight)
• 9: CS-F
• 10: OUT

Inženirski “PRO” nasvet

Čeprav je modul naveden kot 3.3–5V, je v praksi najbolj stabilno, da sistem napajaš z 3.3V, če uporabljaš ESP32/ESP8266 ali druge 3.3V mikrokontrolerje. Pri 5V Arduinotu preveri, ali ima tvoja knjižnica pravilne nastavitve za ST7567A (različni 12864 moduli imajo lahko drugačno inicializacijo). Če opaziš “obrnjene” barve ali slab kontrast, je to pogosto znak napačnega driver profila ali nastavitev kontrasta.

Primeri uporabe

• prikaz statusa naprave (temperatura, napetost, števci, alarmi)
• meni za nastavitve na DIY kontrolerjih (CNC, 3D printer dodatki, regulatorji)
• prikaz ikon in preprostih grafov (npr. baterija, signal, trend)
• mini uporabniški vmesnik za robotske projekte

Kompatibilnost (Opcijsko)

• kompatibilno z mikrokontrolerji: Arduino, ESP32, ESP8266, Raspberry Pi Pico in podobni
• komunikacija: SPI (SCK + MOSI + CS + DC + RST; MISO običajno ni potreben)
