ESP8266 ESP-12N
€4.99 (DDV vključen)
ESP8266 ESP-12N je goli Wi-Fi modul z ESP8266EX, 4 MB flash in 11 GPIO za vgradnjo na lasten PCB v IoT in avtomatizacijskih projektih.
1 na zalogi
Opis
ESP8266 ESP-12N — goli ESP8266 Wi-Fi modul za vgradnjo in prototipe
ESP8266 ESP-12N je kompakten Wi-Fi modul Ai-Thinker, ki temelji na mikrokrmilniku ESP8266EX z vgrajenim 802.11 b/g/n vmesnikom. Vsebuje 4 MB SPI flash pomnilnika in integriran TCP/IP protokolarni sklad. V primerjavi z razvojnimi ploščami, kot je NodeMCU, je ta modul brez USB pretvornika in regulatorja napetosti — načrtovan za neposredno vgradnjo na lasten PCB ali testiranje v razvojnem okolju.
ESP-12 serija (ESP-12E, 12F, 12S, 12N) in ESP-07 ter ESP-12 sta standardizirani platformi za produkcijsko IoT elektroniko. Z 1,27 mm ali 2 mm rasteri za spajkanje jih inženirji integrirajo neposredno na lastne tiskanine.
Ključne lastnosti
- ESP8266EX 80/160 MHz – 32-bit RISC, celoten Wi-Fi + TCP/IP sklad
- 4 MB flash – dovolj za OTA, SPIFFS in zahtevne aplikacije

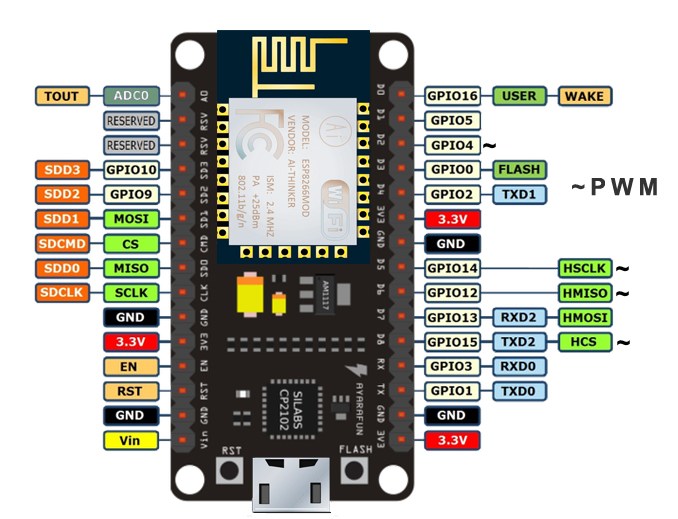

- GPIO: 11 (GPIO0, 2, 4, 5, 12, 13, 14, 15, 16 + TX/RX) – standardni GPIO nabor, ekvivalenten ESP-12E
- Wi-Fi AP + STA – deluje hkrati kot dostopna točka in odjemalec
- Deep sleep <10 μA – za baterijsko napajane naprave
- Dimenzije: 24 × 16 mm – primerno za vgradnjo na lasten PCB
Primeri uporabe
- Lasten PCB dizajn – spajkanje neposredno na tiskano vezje brez USB modulov
- Serijska IoT naprava – produkcija naprav z vgrajenim Wi-Fi brez breadboarda
- Brezžični senzor temperature/tlaka/vlažnosti – deep sleep + MQTT + oblak
- Pametna lučka ali relejni krmilnik – majhna oblika za vgradnjo v električno dozo
- Prototip pred presežanjem na ESP32 – testiranje koncepta pred včtjo procesorjem
Tehnični pregled
Tehnične specifikacije
| Parameter | Vrednost |
|---|---|
| Mikrokrmilnik | ESP8266EX (Tensilica L106, 32-bit) |
| Hitrost ure | 80 MHz (nastavljivo 160 MHz) |
| Flash pomnilnik | 4 MB (W25Q32, SPI) |
| GPIO pini | 11 (GPIO0, 2, 4, 5, 12, 13, 14, 15, 16 + TX/RX) |
| Wi-Fi | 802.11 b/g/n, 2,4 GHz, AP / STA |
| Napajalna napetost | 3,0–3,6 V DC |
| Tok v deep sleep | <10 μA |
| Dimenzije | 24 × 16 mm |
Primerjava ESP-12 serije
| Parameter | ESP-12N | ESP-12S | ESP-12F |
|---|---|---|---|
| GPIO | 9 | 11 | 17 |
| Flash | 4 MB | 4 MB | 4 MB |
| Antena | PCB / IPEX | PCB | PCB (izboljšana) |
Inženirski PRO nasvet
ESP-12N vs. ESP-12S. ESP-12N in ESP-12S sta si po specifikacijah zelo podobna (oba 11 GPIO, 4 MB flash). Razlika je v PAD razporeditvi in internih pull-up/pull-down nastavitvah na nekaterih bootloader pinih. ESP-12N je manj razširjen od ESP-12F/12S — pri novih dizajnih priproročamo ESP-12F za več GPIO ali ESP-12S za preprost 11-GPIO dizajn.
Kompatibilnost
Modul je kompatibilen z Arduino IDE (Board: Generic ESP8266 Module), MicroPython, Tasmota in PlatformIO. Za programiranje je potreben UART pretvornik (3,3V logika) ali razvojna plošča z USB. Logični nivoji so 3,3 V — ne 5V tolerantni.
