ESP32-S3 N16R8 z zvočnikom 44pinska razširitvena plošča

Opis

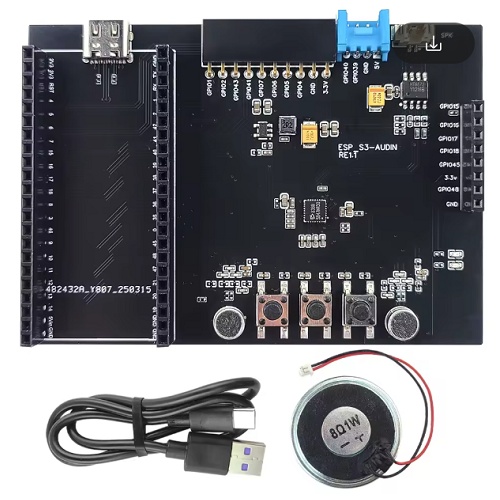

ESP32-S3 N16R8 z zvočnikom 44pinska razširitvena plošča

OPOMBA: Gre za razširitveno ploščo (Expansion Board). Mikrokrmilnik ESP32-S3 (44-pinski model) ni vključen v komplet in ga je potrebno dokupiti posebej.

Podroben opis

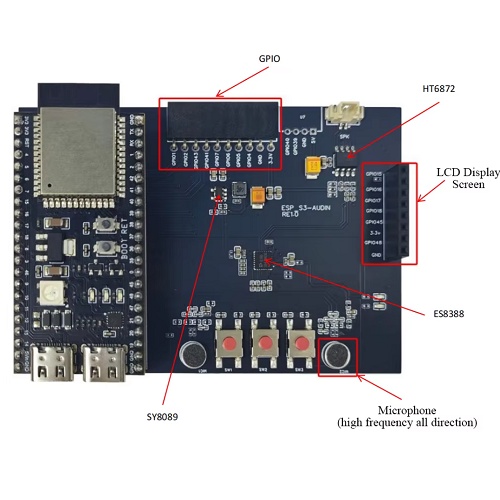

Ta razširitvena plošča (oznaka ESP_S3-AUDIN RE1.1) je namensko zasnovana za projekte, ki zahtevajo visoko kakovostno obdelavo zvoka. Če želite zgraditi lastnega pametnega asistenta, ki vas posluša in vam odgovarja, je to prava izbira. Plošča na enem mestu združuje vse komponente, ki bi jih sicer morali zapleteno ožičiti na prototipni ploščici.

Srce avdio sistema sta ES8388 (visoko zmogljiv avdio kodek) in HT6872 (ojačevalnik), ki skrbita za čist zvok na priloženem zvočniku. Za zajem zvoka sta na voljo dva visokofrekvenčna vsesmerna mikrofona, kar omogoča napredne funkcije, kot je odpravljanje šumov ali določanje smeri zvoka.

Plošča je prilagojena za 44-pinske ESP32-S3 krmilnike (npr. različice N16R8 z veliko PSRAM pomnilnika), ki so dovolj zmogljivi za poganjanje knjižnic za prepoznavanje govora. Poleg avdio funkcij ponuja še priključek za LCD zaslon, tri uporabniška stikala in dostop do prostih GPIO pinov za dodatne senzorje.

Ključne lastnosti

• integriran avdio kodek ES8388 omogoča snemanje in predvajanje zvoka z visoko ločljivostjo
• dvojni mikrofon za natančen zajem glasu tudi v hrupnem okolju
• vključen zvočnik s konektorjem, ki se preprosto priklopi na ploščo (plug-and-play)
• namenski priključek za LCD zaslon za vizualno povratno informacijo vašega projekta
• tri fizična stikala (SW1-SW3) za hitro krmiljenje brez dodatnega ožičenja

Tehnične specifikacije

• model plošče: ESP_S3-AUDIN RE1.1
• avdio kodek: ES8388
• avdio ojačevalnik: HT6872
• mikrofona: 2x High-frequency all-direction microphone
• priključki: SPK (za zvočnik), LCD Display Screen, GPIO vhodi
• napajanje: preko ESP32-S3 krmilnika ali 5V terminala
• združljivost: 44-pinski ESP32-S3 krmilniki (WROOM-1 serija)
• dimenzije: optimizirane za namizne naprave in DIY ohišja

Inženirski “PRO” nasvet

Nasvet: Pri uporabi te plošče za glasovne asistente (npr. ESP-ADF) toplo priporočam uporabo ESP32-S3 modula z vsaj 8 MB PSRAM (kot je model N16R8). Avdio medpomnilniki (buffers) porabijo veliko RAM pomnilnika, standardni ESP32 brez PSRAM-a pa bo pri procesiranju glasu hitro odpovedal. Prav tako preverite pinout v dokumentaciji, saj avdio kodek ES8388 uporablja I2C vodilo za konfiguracijo in I2S za prenos zvoka.

Primeri uporabe

• izdelava lastnega AI glasovnega asistenta (npr. povezava s ChatGPT ali Home Assistant)
• pametni domofon z dvosmerno komunikacijo preko WiFi
• internetni radio ali predvajalnik glasbe z zaslonom
• naprave za spremljanje hrupa ali prepoznavanje specifičnih zvokov v prostoru

Kompatibilnost

Zasnovano za 44-pinske različice ESP32-S3 (22 pinov na vsaki strani). Idealno za module z oznako N16R8 (16MB Flash, 8MB PSRAM).
