ESP32‑S3 DevKitC‑1 N16R8-N8R8 razširitvena plošča

Opis

ESP32‑S3 DevKitC‑1 N16R8-N8R8 razširitvena plošča

Gre za robusten “breakout” modul, zasnovan posebej za ESP32-S3 DevKitC-1 razvojne plošče. Njena največja odlika je pametna zasnova vezja, ki rešuje eno najpogostejših težav v svetu ESP32: različne širine ploščic. Kitajski proizvajalci pogosto variirajo širino razmaka med pini, ta adapter pa ima dvojne vrste ženskih letvic, kar pomeni, da sprejme tako ožje (25.4 mm) kot širše (~28 mm) verzije ESP32-S3 modulov.

Namesto majavih “jumper” kablov tu uporabljate robustne vijačne sponke. To pomeni, da lahko senzorje, releje in napajanje privijete zanesljivo in trajno. Plošča izpostavi vse pine (razen RST) na priročne sponke, kar drastično zmanjša zmedo pri ožičenju in omogoča, da vaš projekt postane delujoča naprava v delavnici, garaži ali pametni hiši, ne da bi vas skrbelo za slabe stike.

Ključne lastnosti

• Univerzalno prileganje: Dvojna postavitev pinov omogoča vstavljanje obeh najpogostejših širin ESP32-S3 ploščic (standardne 25.4 mm in širše 28 mm verzije).

• Zanesljive vijačne sponke: Raster 3.96 mm omogoča uporabo debelejših žic (do 16AWG) in zagotavlja močan mehanski spoj, ki se ne bo razmajal ob tresljajih.

• Popoln dostop do IO pinov: Vsi GPIO pini mikrokrmilnika so izpeljani na sponke in jasno označeni, kar olajša priklop in odpravljanje napak.

• Kakovostna izdelava: PCB plošča je izdelana iz materiala, ki je odporen na gorenje (FR-4/VO grade), kar je ključno za projekte, ki delujejo 24/7.

• Enostavna montaža: Na plošči so že pripravljene montažne luknje za pritrditev v ohišje ali na montažno ploščo.

Tehnične specifikacije

• Kompatibilnost: ESP32-S3 DevKitC-1 (N16R8, N8R8 in kompatibilni 44-pin moduli)

• Podprte širine modula: 25.4 mm in cca. 28 mm

• Tip priključka: Vijačne sponke (Screw Terminal)

• Raster sponk: 3.96 mm

• Primerna debelina žice: 26-16 AWG

• Dimenzije: 80 mm x 58 mm x 9 mm (samo plošča)

• Teža: 41 g

• Opomba: ESP32-S3 modul ni vključen.

Inženirski “PRO” nasvet

“Pri uporabi vijačnih sponk za dolgotrajne projekte vam toplo priporočam uporabo votlic (ferrules) na koncu vaših žic. Čeprav sponke sprejmejo golo licnasto žico, se ta sčasoma lahko splošči in zrahlja (‘cold flow’), posamezne nitke pa lahko povzročijo kratek stik s sosednjim pinom. Uporaba votlic zagotavlja 100% zanesljiv stik, profesionalen izgled in preprečuje oksidacijo bakra znotraj sponke. Vaš bodoči jaz vam bo hvaležen, ko bo treba čez dve leti nekaj servisirati.”

Primeri uporabe

• Centralna enota za pametni dom (Home Assistant vozlišče)

• Krmilnik za akvarij ali terarij z več senzorji in črpalkami

• Industrijski logger podatkov (kjer so vibracije problem)

• Učna platforma, kjer želite hitro menjavati zunanje komponente brez spajkanja

Kompatibilnost

Plošča je specifično zasnovana za 44-pinske ESP32-S3 razvojne plošče (kot sta modela N16R8 in N8R8).

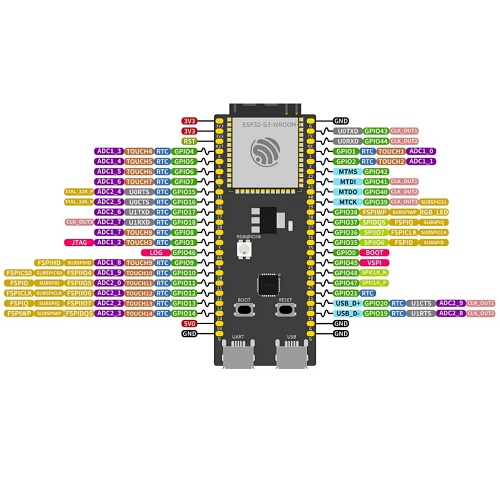

Pomembno: Preverite, ali ima vaš ESP32 modul enak razpored pinov (pinout) kot standardni Espressif DevKitC-1, saj nekateri “kloni” lahko uporabljajo drugačen vrstni red pinov.
