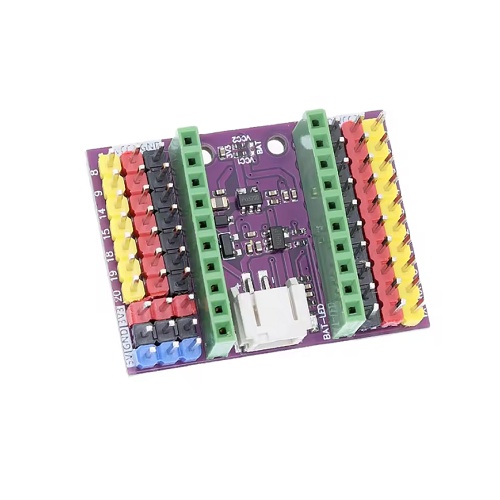

ESP32-C6 SuperMini razširitvena plošča

Opis

ESP32-C6 SuperMini razširitvena plošča

Razširitvena plošča za serijo ESP32 SuperMini je nepogrešljiv pripomoček za vsakega razvijalca, ki želi svoje prototipe spremeniti v urejene in zanesljive naprave. Čeprav so sami SuperMini moduli (kot sta C3 ali C6) izjemno zmogljivi, njihova majhnost otežuje povezovanje večjega števila senzorjev in aktuatorjev. Ta plošča vse pine modula razširi v standardno GVS strukturo (Gnd, Vcc, Signal), kar omogoča neposreden priklop servo motorjev, senzorjev in drugih modulov brez uporabe protoboard ploščic in kopice prepletenih žic.

Poleg urejenega ožičenja plošča prinaša ključno funkcionalnost za mobilne projekte: namenski priključek za litijevo baterijo (3.7V). Z vgrajenim polnilnim vezjem lahko svojo napravo napajate preko baterije, ko pa jo priključite na USB, se baterija samodejno polni. To ploščo spremeni v stabilno osnovo za prenosne senzorje, pametne obeske ali manjše robotske sisteme, ki zahtevajo avtonomno delovanje.

Ključne lastnosti

• standardni GVS pini (Ground-Voltage-Signal) za hiter in varen priklop periferije
• vgrajen priključek za 3.7V litijevo baterijo s funkcijo polnjenja preko USB kabla modula
• kompaktna oblika, ki ohranja majhen odtis celotnega sistema
• ločene barvne letve za lažje razločevanje med napajalnimi in signalnimi linijami
• združljivost s celotno družino SuperMini modulov (ESP32-C3, S3, C6, H2)

Tehnične specifikacije

• združljivost: ESP32-C3 / S3 / C6 / H2 SuperMini
• napajalni vmesnik: priključek za 3.7V Li-Po / Li-ion baterijo
• razporeditev pinov: vsi GPIO pini so izpeljani v GVS vrstice
• indikatorji: LED indikator polnjenja (rdeča/zelena)
• dimenzije: optimizirane za neposredno namestitev modula na sredino plošče

Inženirski “PRO” nasvet
Pri povezovanju servo motorjev neposredno na to ploščo bodite previdni pri porabi toka. Čeprav plošča omogoča enostaven priklop, se vsi “V” (napajalni) pini napajajo preko regulatorja na ESP32 modulu ali neposredno iz baterije. Če uporabljate več močnejših servo motorjev hkrati, lahko napetostni sunki povzročijo ponovni zagon (reset) mikrokrmilnika. V takem primeru priporočam spajkanje dodatnega elektrolitskega kondenzatorja (npr. 100uF – 470uF) med 5V in GND linijo na ploščici za stabilizacijo napetosti.

Primeri uporabe

• hitro prototipiranje prenosnih IoT senzorjev (temperatura, vlaga, zračni tlak)
• krmiljenje manjših servo robotov ali pajkov z uporabo ESP32-C6
• izdelava baterijsko napajanih Matter ali Zigbee stikal za pametni dom
• izobraževalni kompleti za učenje programiranja brez zapletenega ožičenja
