ESP32-C6 1.47inch Display 172×320 Waveshare
€18.99 (DDV vključen)
ESP32-C6 1.47″ Display WaveShare je plošča z ESP32-C6 RISC-V, 1,47″ LCD 172×320 px, WiFi 6, BLE 5, 802.15.4, TF reža, RGB LED, USB-C in GPIO pini za HMI in IoT.
1 na zalogi
Opis
ESP32-C6 z 1.47″ LCD — WiFi 6 + Zigbee/Thread + barvni zaslon za HMI IoT projekte
ESP32-C6 1.47inch Display WaveShare je kompaktna razvojna plošča (~36 × 20 mm) z vgrajenim 1,47″ barvnim LCD zaslonom (172×320 px, 262K barv) in ESP32-C6 (RISC-V, 160 MHz). Združuje WiFi 6 (802.11ax), BLE 5 in IEEE 802.15.4 (Zigbee/Thread) z lokalnim zaslonom za prikaz meritev, statusov ali UI — brez zunanjega LCD modula. MicroSD reža omogoča shranjevanje slik, fontov in log datotek.
Za grafični razvoj je plošča primerna za LVGL knjižnico. Za grafično vsebino na TF kartici ni treba vsakokrat za novo različico znova plamati Flash — samo zamenjajte datoteke na kartici.
Anatomija krmilnika
| Lastnost | Podatek |
|---|---|
| Tip krmilnika | WaveShare ESP32-C6 z zaslonom in TF režo |
| Mikrokrmilnik | ESP32-C6, RISC-V 32-bit, do 160 MHz |
| USB konektor | Type-C USB (full-speed) |
| LCD zaslon | 1,47″, 172×320 px, 262K barv |
| MicroSD | Da (TF reža) |
| RGB LED | Da (vgrajena) |
| Dimenzije | ~36,37 × 20,32 mm |
Ključne lastnosti
- 1,47″ LCD (172×320, 262K barv) – barvni zaslon za HMI, grafe, ikone in statuse
- WiFi 6 + BLE 5 + 802.15.4 – kompletni IoT radio nabor
- TF (microSD) reža – slike, fonti, log datoteke brez ponovnega flashanja
- RGB LED – statusna indikacija
- BOOT + RESET tipki – za enostavno programiranje
- GPIO pini (ne varjeni) – za razpišitev senzorjev in modulov
Kaj potrebujem za začetek?
- USB-C kabel
- Arduino IDE z ESP32 core v3.x+ – USB CDC On Boot: Enabled
- LVGL knjižnica – za napredne grafične vmesnike na zaslonu
- MicroSD kartica – za slike in vsebine (opcijsko)
Moj prvi projekt – 3 koraki
- Priklopi USB-C; namesti ESP32 core v3.x+; nastavi TFT za zaslon 172×320
- Naloži demo: prikazuje barvni gradient na 1,47″ zaslonu
- Dodaj WiFi MQTT in prikazuj senzorske vrednosti na zaslonu v realnem času
Primeri uporabe
- Mini WiFi 6 status prikazovalnik (MQTT + TF slike + lokalni LCD prikaz)
- BLE prikazovalnik z zaslonom (BLE oddaja + lokalni prikaz)
- Zigbee HMI panel (802.15.4 + zaslon za prikaz stanja Zigbee naprav)
- Namizni „gadget“ (ura, vreme, poraba energije z grafičnim vmesnikom)
Tehnični pregled
Tehnične specifikacije
| Parameter | Podatek |
|---|---|
| Mikrokrmilnik | ESP32-C6 |
| Arhitektura | RISC-V 32-bit, do 160 MHz |
| Flash | 4 MB |
| LCD zaslon | 1,47″, 172×320 px, 262K barv |
| WiFi | 802.11ax (WiFi 6), 2,4 GHz |
| Bluetooth | BLE 5.0 |
| 802.15.4 | Zigbee 3.0, Thread |
| TF reža | Da (microSD) |
| RGB LED | Da |
| USB | Type-C (full-speed) |

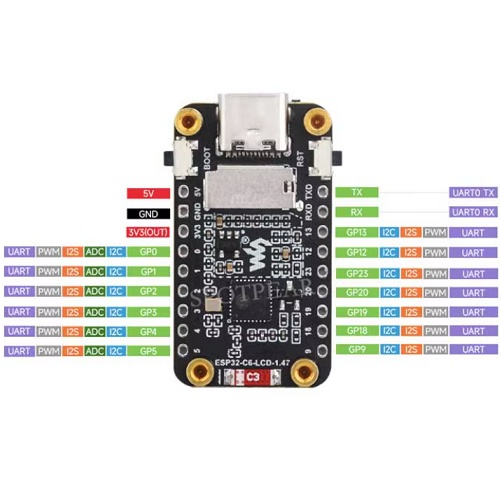

| GPIO pini | Headerji (ne varjeni) |
| Dimenzije | ~36,37 × 20,32 mm |
Inženirski PRO nasvet
Grafično vsebino shranjujte na TF kartico za učinkovitejšo posodobitev – zaslon 172×320 pri 16-bit barvah zahteva pri animacijah dovolj RAM. Slike za LVGL (ikone, ozadja) nalagajte z MicroSD namesto Flash — tako ne rabite vsakokrat na novo flashati celotnega firmware ob posodobitvi grafičnih elementov. Preden začnete s TFT_eSPI knjižnico, preverite uradni primer kode pri WaveShare za točne GPIO pine zaslona.
Kompatibilnost
Arduino IDE 2.x z ESP32 core v3.x+. ESP-IDF. LVGL za GUI. TFT_eSPI za enostavnejši prikaz. Logika 3,3 V.
