ESP32-C3 ESC3E05 4x rele razširitvena plošča

Opis

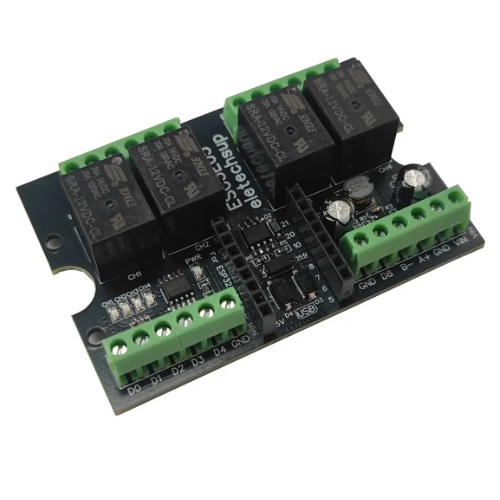

ESP32-C3 ESC3E05 4x rele razširitvena plošča

ESP32‑C3 ESC3E05 je kompaktna razširitvena plošča z vtičnico za ESP32‑C3 Super Mini, štirimi 10 A releji in vgrajenim RS485 vmesnikom. Namenjena je projektom, kjer želiš združiti Wi‑Fi / Bluetooth povezljivost, klasično relejno krmiljenje in industrijsko komunikacijo prek vodila RS485. Plošča je primerna za hobi projekte, študijske naloge, manjše avtomatizacije v delavnici ter prototipiranje enostavnih “PLC‑jev” z ESP32‑C3.

Pomembno: ta različica je samo goli tiskanini z releji in priključnimi sponkami, brez DIN letev ohišja. Če želiš montažo na letev, moraš ohišje UM50 dokupiti posebej ali ploščo vgraditi v lastno omarico.

Specifikacije

• mikrokrmilnik: uporablja ESP32‑C3 Super Mini (ni priložen)
• komunikacija: Wi‑Fi 2,4 GHz in Bluetooth 5 LE (prek ESP32‑C3)
• vmesnik: 1× RS485 (baud 0,05–1000 kbit/s)
• releji: 4× kanal, nazivni tok do 10 A
• napajalna napetost: 7–25 V DC
• tok porabe (približno):
  • pripravljenost: 14 mA
  • 1 vklopljen rele: 75 mA
  • 2 vklopljena releja: 106 mA
  • 3 vklopljeni releji: 131 mA
  • 4 vklopljeni releji: 163 mA
• razpoložljivi priključki na plošči:
  • 1× RS485 terminal
  • 4× relejni izhod (NO/NC/COM, odvisno od izvedbe)
  • 6× digitalni 3,3 V IO
  • 4× analogni vhod 0–3 V (multipleksirani z D0, D1, D3, D4)

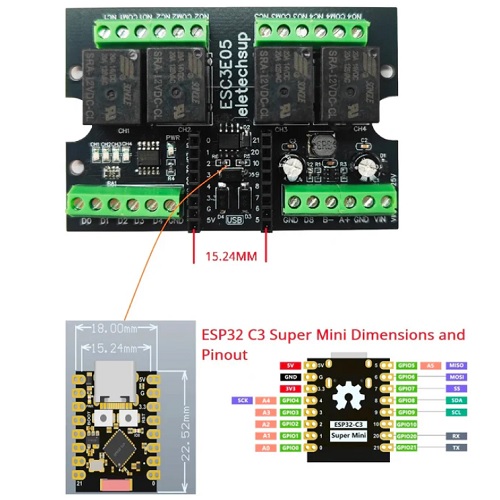

  • 1× vtičnica za ESP32‑C3 Super Mini (16‑pin)
• priključne sponke:
  • razmik: 3,96 mm
  • priporočeno vodilo: 26–16 AWG
• dimenzije same plošče: približno 75 × 50 × 12 mm
• teža: približno 45 g (brez ohišja)

Znanje o izdelku

ESP32‑C3 združuje odprtokodno RISC‑V arhitekturo z vgrajenim Wi‑Fi in Bluetooth LE, kar omogoča enostavno konfiguracijo prek mobilne aplikacije ali spletnega vmesnika. V kombinaciji z RS485 vmesnikom lahko z isto ploščo hkrati krmiliš releje in komuniciraš z obstoječimi PLC sistemi, frekvenčnimi pretvorniki ali drugimi industrijskimi napravami na vodilu. To je dobra izbira, kadar želiš premostiti vrzel med “maker” svetom in preprostejšo industrijsko avtomatizacijo.

Področja uporabe

• pametni dom: daljinsko krmiljenje luči, vtičnic, ventilov ali ogrevanja prek Wi‑Fi
• manjše avtomatizacije: časovna odpiranja vrat, črpalke, ventilatorji, izklop in vklop opreme po urniku
• RS485 aplikacije: enostaven master ali slave na Modbus/RS485 vodilu z dodatnimi relejnimi izhodi
• izobraževanje: učenje osnov industrijske komunikacije, relejnega krmiljenja in IoT konceptov z ESP32‑C3

Kompatibilnost

• združljivo z razvojno ploščico ESP32‑C3 Super Mini (16‑pin vtičnica)
• programska podpora:
  • Arduino okolje za ESP32‑C3
  • drugi SDK‑ji za ESP32‑C3, kjer imaš nadzor nad GPIO in serijskim RS485 vmesnikom
• napetostni nivoji:
  • logični nivoji: 3,3 V na IO pinih
  • analogni vhodi: merilno območje 0–3 V

Opomba: proizvajalec priloži samo osnovne Arduino primere za testiranje relejev in RS485 komunikacije. Za naprednejše funkcije (časovniki, zaporedja, Modbus, spletni vmesnik) je potrebno napisati lastno programsko kodo.

Pomembne opombe

• ESP32‑C3 Super Mini ni priložen – kupiti ga je treba posebej.
• Plošča deluje šele, ko je ESP32‑C3 Super Mini vstavljen v vtičnico in ustrezno sprogramiran.
• Izdelek je brez DIN letev ohišja; primeren je za vgradnjo v lastno omarico ali za uporabo na mizi. Za montažo na DIN letev je potrebno ločeno ohišje UM50 ali druga rešitev.
