Pro Mini ATMega328 5V kompatibilno z Arduino

Pro Mini ATMega328 5V kompatibilno z Arduino

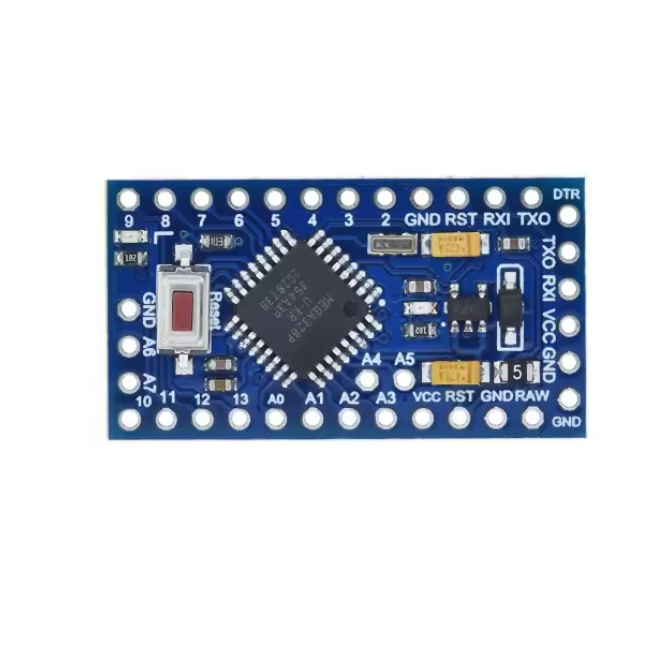

Arduino Pro Mini ATmega328 5V je najkompaktnejša oblika ATmega328 procesorja – enak čip kot v Arduino UNO in NANO, a brez USB konektorja, brez napajalniškega regulatorja in brez vsega, kar ni nujno za delovanje programa. Rezultat: ~18 × 33 mm plošča, ki tehta manj kot 2 g.

Plošča nima USB konektorja – za nalaganje programa potrebujete zunanji FTDI/CH340 USB-serial adapter. Ko je program naložen, Pro Mini deluje samostojno brez računalnika. To je njegova prednost: ko je razvoj končan, se plošča vgradi direktno v PCB ali ohišje.

Anatomija krmilnika

Ključne lastnosti

• Enak ATmega328P kot Arduino UNO – 100% kode prenosljivo; knjižnice, primeri, pinout – vse isto.
• Ultra-kompaktna oblika ~18 × 33 mm – Manjša od NANO; za vgradnjo, kjer NANO ne gre.
• 32 KB Flash, 2 KB SRAM, 1 KB EEPROM – Enako kot NANO ATmega328.
• Ni USB konektorja – Prihranek na prostoru; za programiranje potreben FTDI/CH340 adapter.
• 14 digitalnih I/O, 6 PWM – Za krmiljenje senzorjev, motorjev, LED.
• 6 analognih vhodov A0–A5 – 10-bitni ADC za analogne senzorje.

Kaj potrebujem za začetek?

• FTDI ali CH340 USB-serial adapter (6-pin) – Nujno za programiranje.
• Arduino IDE – Tools → Board → Arduino Pro or Pro Mini, Processor → ATmega328P (5V, 16MHz).
• 6-pin jumper kabli – Za priklop na UART header.
• Spajkalnik – Pini niso zalotani.

Moj prvi projekt – 3 koraki

1. Priklopi FTDI adapter na 6-pin UART header (VCC=5V, GND, TX→RX, RX→TX, DTR→RST).
2. V Arduino IDE: Tools → Board → Arduino Pro or Pro Mini, Processor → ATmega328P (5V, 16MHz).
3. File → Examples → Basics → Blink → Upload.

Primeri uporabe

• Vgradnja v finalne produkte – Ko je razvoj na UNO/NANO končan, se koda prenese na Pro Mini za vgradnjo v PCB.
• Majhna robotska vozila – Motorni gonilniki, senzorji razdalje – kompaktna oblika v ozkih ohišjih.
• Brezžični senzorski vozli – NRF24L01 (SPI) + DHT22 + Pro Mini 5V; dolgotrajna avtonomna naprava.
• Množična produkcija – Pro Mini je cenovna rešitev za serijske vgradnje.
• 3D tiskalniki in CNC – Kot sekundarni krmilnik za pomožne funkcije.

Tehnični pregled

Tehnične specifikacije

Primerjava: Pro Mini 5V vs NANO 5V vs Pro Mini 3.3V

Inženirski PRO nasvet

Arduino UNO kot programator – Nimate FTDI adapterja? Arduino UNO deluje kot USB-serial programator za Pro Mini: povežite TX→TX, RX→RX, RST UNO → RST Pro Mini, napajanje 5V in GND. V IDE izberite UNO COM port in normalno naložite program.

Kompatibilnost

Arduino IDE 1.8.x ali 2.x; core “Arduino AVR Boards”. Izberite Arduino Pro or Pro Mini → ATmega328P (5V, 16MHz).

Dokumentacija

• Uradna Arduino Pro Mini dokumentacija
• ATmega328P Datasheet (PDF)
