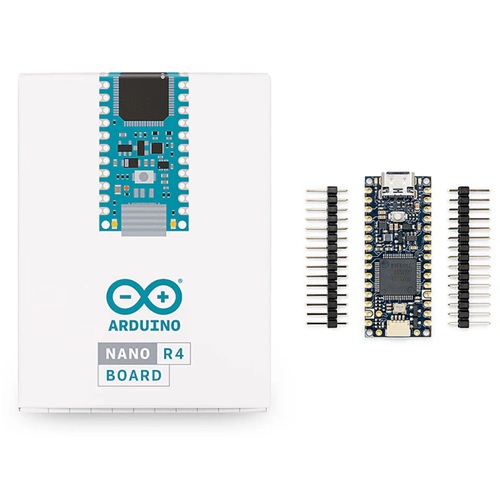

Arduino NANO R4 ITALIJA ® z letvicami

Arduino NANO R4 – 32-bitni krmilnik z USB-C in CAN vodilom

Arduino NANO R4 prinaša 32-bitni procesor Renesas RA4M1 (Arm Cortex-M4, 48 MHz) v preizkušen NANO format. Kljucna nadgradnja glede na klasični NANO: USB-C konektor, vgrajen DAC, Qwiic/STEMMA QT konektor za brezkabelno prikljucitev I2C senzorjev in CAN vodilo za industrijsko komunikacijo.

Deluje pri 5 V logiki – enako kot klasični Arduino UNO in NANO – zato so vsi obstoječi 5 V senzorji, moduli in sciti združljivi brez pretvornikov. Programiranje poteka v Arduino IDE s paketom "Arduino UNO R4 Boards".

Anatomija krmilnika

Kljucne lastnosti

• USB-C konektor – sodoben prikljucek, ki ga ne morete vstaviti napacno; novejsi kabli USB-C so standardni del vsake delovne mize
• CAN vodilo – industrijski komunikacijski protokol za robustno komunikacijo med krmilniki v zahtevnejsih okoljih; redkost pri plosčah NANO formata
• Qwiic / STEMMA QT konektor – vgrajen JST SH 4-pinski konektor za takojsno prikljucitev I2C senzorjev brez spajkanja ali razrahljane napeljave na breadboardu
• 12-bitni DAC na D21/A0 – pravi analogni izhod za generiranje zvoka, napetostnih referenc ali krmiljenje analognih komponent; pri prejsnjih NANO plosčah tega ni bilo
• RGB LED na plosci – trislojna statusna LED za vizualne povratne informacije brez zunanjega modula; takoj koristna med razvojem
• 5 V logika – popolna združljivost s celotnim ekosistemom obstoječih Arduino 5 V senzorjev, relejnih modulov in sčitov; prehod brez sprememb v vezju
• 256 KB Flash, 32 KB SRAM, 8 KB EEPROM – dovolj za kompleksne logicne programe; EEPROM omogoča shranjevanje nastavitev brez SD kartice

Kaj potrebujem za začetek?

• Kabel USB-C – USB-A ali USB-C – USB-C – za programiranje in napajanje; kabel mora podpirati prenos podatkov
• Arduino IDE 2.x – v Boards Managerju poiscite in namestite paket "Arduino UNO R4 Boards"; NANO R4 je del istega paketa
• Gonilniki – na Windows se namestijo samodejno prek IDE; RA4M1 ima native USB in se prepozna takoj
• Breadboard + jumper kabli – plosca je dobavljena z letvicami, ki so ze vstavljene; takoj pripravljena za breadboard

Moj prvi projekt – 3 koraki

1. Prikljuci krmilnik prek USB-C kabla na racunalnik
2. V Arduino IDE: Tools → Board → Arduino UNO R4 Boards → Arduino Nano R4, nastavi Port
3. File → Examples → Basics → Blink → Upload

Primeri uporabe

• Industrijski krmilnik z CAN vodilom (RA4M1 CAN – komunikacija z avtomobilskimi moduli ali industrijskimi senzorji po CAN standardu)
• Zvocni generator (12-bitni DAC – generiranje tonov, valovnih oblik ali analognih signalov neposredno brez zunanjega modula)
• Qwiic senzorska mreža (Qwiic konektor – veržicno prikljucevanje I2C senzorjev SparkFun/Adafruit z enim kablom, brez spajkanja)
• Prehod od prototipa do produkcije (5 V logika + CAN + USB-C – plosca, ki ni samo za ucenje, ampak za vgradnjo v finalni produkt)
• Napredni podatkovni logger (EEPROM + 256 KB Flash – shranjevanje meritev in nastavitev med ponovnimi zagoni brez zunanjega pomnilnika)

Tehnicni pregled

Tehnicne specifikacije

Primerjava: NANO R4 vs NANO Every vs NANO ATmega328

Inzenirski PRO nasvet

Tok na I/O pin je le 8 mA – ne 40 mA kot pri UNO – RA4M1 ima nizjo tokovno zmogljivost na posameznem pinu kot klasicni ATmega. Neposredno krmiljenje standardnih 5 mm LED brez upora povzroci prekoracitev in scasoma degradacijo pina. Vedno uporabite serijski upor (vsaj 220 Ω pri 5 V) ali ULN2003 tranzistorski gonilnik za vecje bremenske tokove. Za servo motorje in releje vedno napajajte iz zunanjega vira, ne iz pinov.

Kompatibilnost

Arduino IDE 2.x s paketom Arduino UNO R4 Boards (vsebuje tudi NANO R4). Podprto na Windows, macOS in Linux. Logicni nivo je 5 V, kar zagotavlja popolno združljivost s klasičnimi Arduino sčiti in 5 V moduli. CAN vodilo zahteva zunanji CAN transceiver cip (npr. MCP2551 ali TJA1050) za prikljucitev na fizicno vodilo.
