WS2812B LED trak – vse kar morate vedeti

WS2812B LED trak je danes standardna izbira za naslovljivo RGB osvetlitev v DIY elektroniki. V vsakem segmentu tega traku sedi integrirana LED dioda z lastnim krmilnim čipom — vsako diodo krmilite posamično z enim samim podatkovnim vodnikom. Brez posebnih multipleksorjev, brez kompleksnega vezja. En pin mikrokrmilnika, en podatkovni kabel in do 144 neodvisno programiranih barvnih točk na meter traku.

V tem vodiču razložimo, kako WS2812B LED trak deluje, kakšne so njegove električne zahteve, kako izračunati moč napajalnika, kakšne so omejitve pri dolžini niza, kako začeti s programiranjem v Arduinu ali ESP32 in kdaj je smiselno izbrati eno od novejših alternativ.

Kaj je WS2812B LED trak?

WS2812B LED trak vsebuje LED diode v obliki 5050 paketa. Posebnost tega paketa je, da v enem ohišju zdruuje RGB čip in integriran krmilni čip. Vsaka dioda podpira 24-bitno barvno globino — 8 bitov za rdečo, 8 za zeleno in 8 za modro, kar skupaj znese 16 milijonov možnih barv. Ker ima vsaka dioda lastni naslov v nizu, govorimo o t. i. naslovljivih ali pametnih LED diodah.

Trak ima tri priključke: +5V, GND in DATA. Podatki potujejo serijsko po enovodnem protokolu pri hitrosti 800 kHz. Vsaka LED prebere prvih 24 bitov, ki so namenjeni njej, in vse preostale bite posreduje naslednji diodi v nizu. Smer prenosa je enosmerna — mikrokrmilnik mora biti priklopljen na začetek traku, ki ga označuje puščica na natisnjenem vzorcu.

Gostota LED diod na meter vpliva na vidni rezultat in ceno:

• 30 LED/m — mehkejša, bolj difuzna svetloba, nižja poraba in cena
• 60 LED/m — najpogostejša gostota za dekorativne projekte in prototipe
• 144 LED/m — visoka ločljivost, primerna za vizualizatorje in profesionalne instalacije

Standardni kolut vsebuje 5 metrov traku. Trak je mogoče rezati na vsaki rezalni točki — med vsakim parom LED diod — brez poškodbe preostalega dela. Vsak odsek je električno neodvisen od sosednjih.

Poleg tega so WS2812B LED diode na voljo tudi v obliki ploščic, obročev (ring), matrik in fleksibilnih plošč — vsem pa je skupno enako protokolno delovanje in ista programska koda.

WS2812 ali WS2812B — kaj je razlika?

Obe oznaki sta v obtoku, a v prodaji danes skoraj izključno naletite na WS2812B. WS2812B je druga generacija originalne WS2812 in jo je praktično v celoti nadomestila. Razlike so naslednje:

Zaščita pred zamenjano polarnostjo je praktična prednost pri prototipiranju — napačno priklopljeni +5V in GND pri originalni WS2812 takoj uničita LED čip. WS2812B ima vgrajeno zaščito, ki to tveganje zmanjša.

Ločena termična zasnova (krmilni čip in RGB LED v ločenih strukturah znotraj ohišja) pomeni boljše odvajanje toplote in daljšo življenjsko dobo pri neprekinjeni visoki svetlosti. Pri intenzivnih instalacijah je ta razlika opazna.

Za nove projekte vedno izberite WS2812B — boljša zanesljivost, lažja dostopnost in enak programski vmesnik.

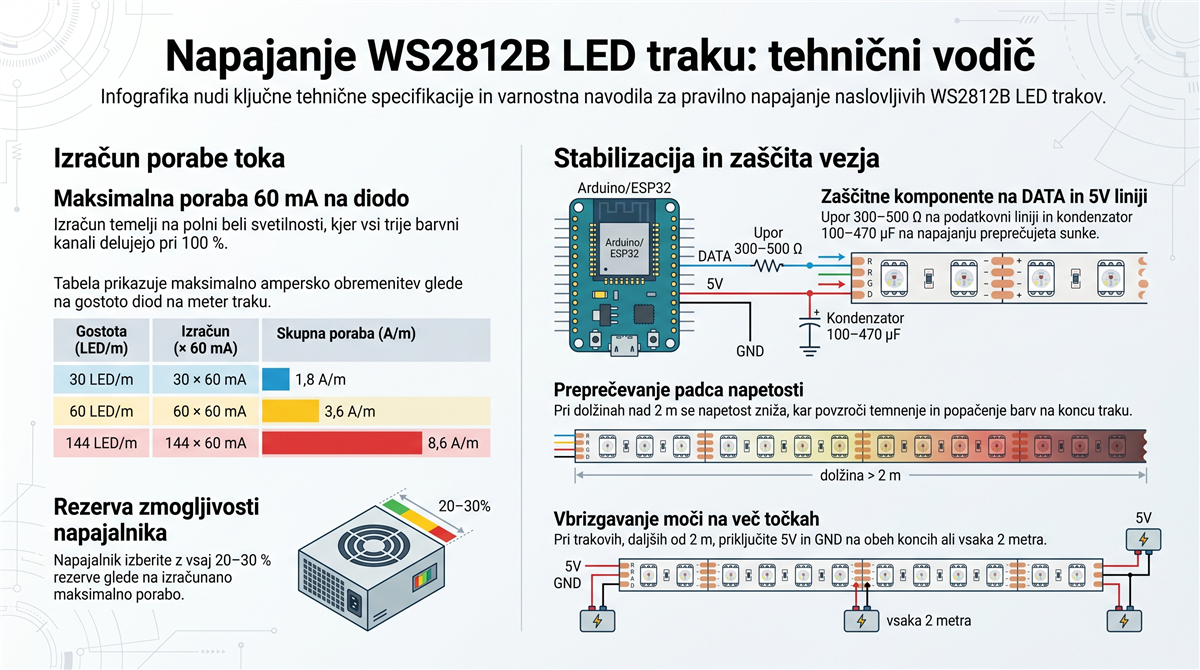

Električne zahteve in napajanje

WS2812B LED trak deluje na 5V. Vsaka LED dioda pri polni beli svetlosti (vse tri barve na maksimumu, 255/255/255) porabi do 60 mA: 20 mA za rdečo, 20 mA za zeleno in 20 mA za modro. Skupna poraba naraste hitro:

• 30 LED/m × 60 mA = 1,8 A na meter
• 60 LED/m × 60 mA = 3,6 A na meter
• 144 LED/m × 60 mA = 8,6 A na meter

Za 5-metrski kolut pri 60 LED/m pri polni beli svetlobi to pomeni napajalnik z vsaj 18 A pri 5V. V praksi večina svetlobnih učinkov ne deluje pri polni moči (mešane barve, animacije, nizka svetlost), a napajalnik izberite z vsaj 20–30 % rezervo zmogljivosti.

Pri daljših trakovih pride do padca napetosti vzdolž bakrenih vodnikov. Vidni simptom: konec traku postane opazno temnejši in barvno zamaknjeni. Rešitev je napajanje na več točkah — vsakih 1 do 2 metra priključite GND in +5V neposredno iz napajalnika, ne samo na začetku traku.

Dve zaščitni meri, ki jih priporoča večina izkušenih razvijalcev:

• Upor 300–500 Ω serijski na DATA liniji med mikrokrmilnikom in prvim segmentom — omeji napetostne sunke in zmanjša tveganje poškodbe pri ESD.
• Elektrolitski kondenzator 100–470 μF med +5V in GND čim bliže napajalni točki na traku — absorbira napetostne sunke pri zagonu in hitrem preklapljanju barv.

Podrobnejši vodič o napajalnikih za LED trakove najdete v pregledu vrst LED trakov, kjer so razložene razlike med napetostmi in tipi napajanja.

Koliko LED diod WS2812B LED traka lahko priključim?

Teorethično: toliko, kolikor napajalnik zmore napajati. V praksi obstajata dve omejitvi.

Pomnilnik mikrokrmilnika: vsaka LED dioda zahteva 3 bajte RAM-a za shranjevanje vrednosti R, G in B. Na Arduinu UNO (2 kB skupnega RAM-a) je praktična meja pri programih z malo drugimi spremenljivkami okoli 500–600 diod. Arduino MEGA ima 8 kB RAM-a, ESP32 pa kar 520 kB — pri teh je pomnilnik redko omejitveni dejavnik.

Osveževalna frekvenca: WS2812B protokol deluje pri 800 kHz in za posodobitev celotnega niza potrebuje 30 μs na LED diodo plus zaključni premor 50 μs. Za 300 LED je to ~9,1 ms na okvir (~110 Hz), za 1000 LED pa ~30 ms (~33 Hz). Pri animacijah z hitrim premikanjem na dolgih nizih je osveževalna frekvenca opazno nizka.

Priporočene meje za gladke animacije:

• Arduino UNO/NANO: do 300–500 LED diod
• Arduino MEGA: do 800 LED diod
• ESP32: do 1000+ LED diod, odvisno od knjižnice in nastavitev

Za večje instalacije (več tisoč LED) se ponavadi uporabi večkanalni pristop: vsak kanal krmili neodvisni niz, ali pa specialzirani krmilniki z DMA prenosom podatkov.

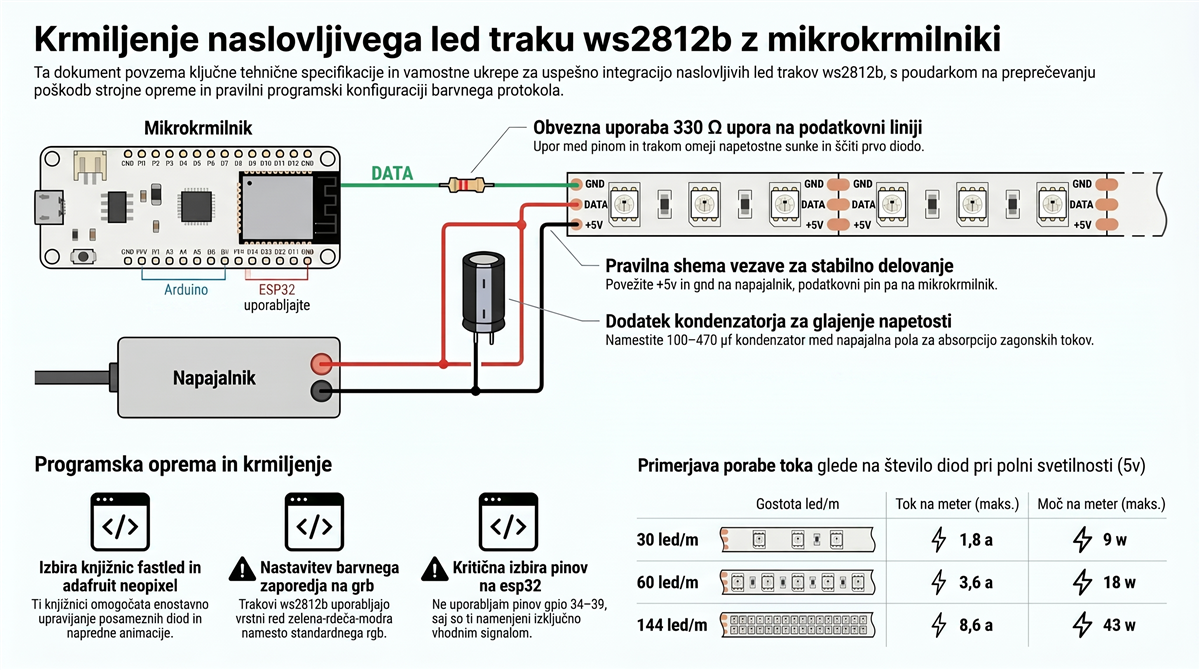

Kako krmiliti WS2812B trak z Arduinom ali ESP32

Za krmiljenje WS2812B traka iz Arduina ali ESP32 sta na voljo dve uveljavljeni knjižnici:

FastLED — napredna knjižnica z bogatim naborom funkcij: upravljanje svetlosti, barvne palete, matematika v HSV barvnem prostoru in podpora za večino tipov naslovljivih LED. Priporočena za projekte z naprednimi svetlobnimi učinki.

Adafruit NeoPixel — enostavnejša in lažje berljiva, idealna za prve korake. Dobro dokumentirana z vrsto primerov in vadnic.

Primer z FastLED (Arduino UNO, 60 LED diod na digitalnem pinu 6):

#include <FastLED.h>

#define DATA_PIN 6
#define NUM_LEDS 60

CRGB leds[NUM_LEDS];

void setup() {
  FastLED.addLeds<WS2812B, DATA_PIN, GRB>(leds, NUM_LEDS);
  FastLED.setBrightness(50); // 0–255; vrednost 50 pomeni ~20 % moči
}

void loop() {
  // Prižgi vse LED v rdeči barvi
  fill_solid(leds, NUM_LEDS, CRGB::Red);
  FastLED.show();
  delay(1000);

  // Ugasni vse LED
  FastLED.clear();
  FastLED.show();
  delay(1000);
}

Pomembna opomba: WS2812B LED trak ima GRB vrstni red barv (zelena–rdeča–modra), ne standardni RGB. FastLED to upošteva samodejno z GRB parametrom — brez tega bi bila rdeča in zelena barva zamenjani.

Za ESP32 je postopek enak — nastavite DATA_PIN na katerikoli GPIO pin z digitalnim izhodom. Priporočeno se izogibajte pinom GPIO 34–39, ki so samo vhodni in ne morejo oddajati podatkovnega signala.

Primer za utripajoče luči z učinkom drsenja (»larson scanner«):

void loop() {
  for (int i = 0; i < NUM_LEDS; i++) {
    leds[i] = CRGB::Blue;
    if (i > 0) leds[i-1] = CRGB(0, 0, 80);  // sled
    if (i > 1) leds[i-2] = CRGB(0, 0, 20);  // daljša sled
    FastLED.show();
    delay(30);
    leds[i] = CRGB::Black;
  }
}

Za WS2812B trak na 3,3V mikrokrmilnikih (ESP32, ESP8266) je v večini primerov priklop na 3,3V DATA signal dovolj za krajše trakove. Za zanesljivo delovanje pri daljših trakovih ali v elektromagnetno motenih okoljih dodajte logični konverter 3,3V → 5V na DATA linijo.

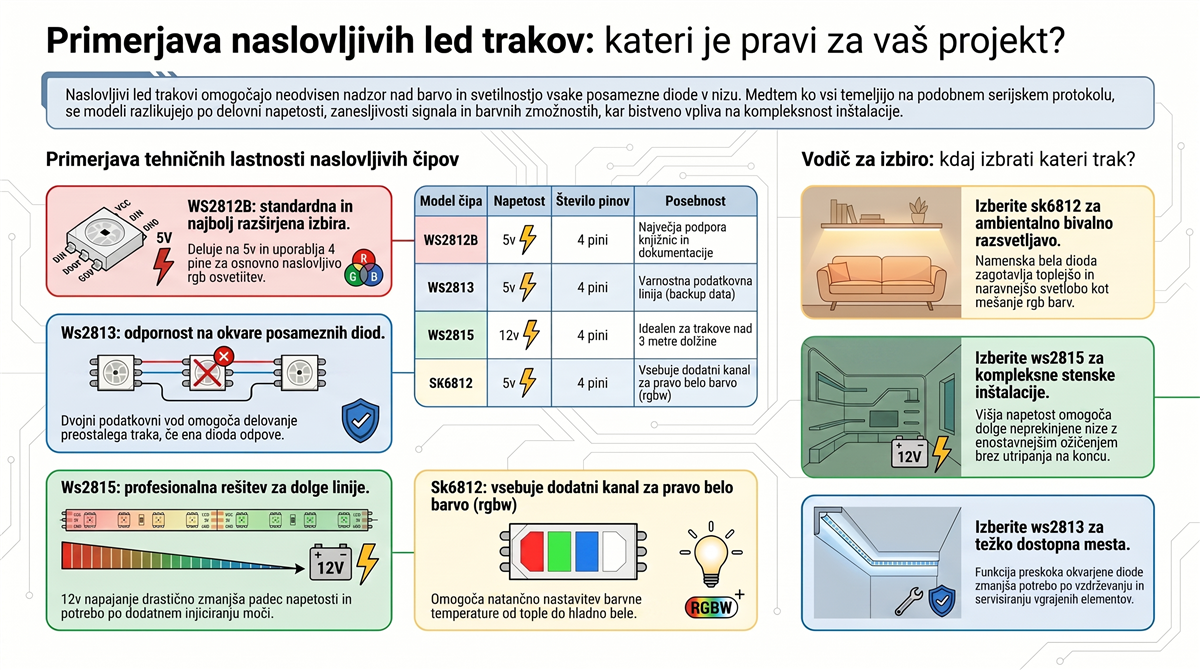

WS2812B vs SK6812, WS2813 in WS2815

WS2812B LED trak je standardna referenčna točka, a ni vedno najboljša izbira. Tukaj so najpogostejše alternative in kdaj so primerne:

SK6812 je električno neposredna zamenjava — isti enovodni protokol, enake napetostne zahteve, enaka programska podpora. Ključna razlika: SK6812 je dostopen v RGBW različici z dodano belo LED diodo v istem 5050 ohišju. RGBW daje toplejšo, naravnejšo belo svetlobo, ki jo čiste RGB LED ne zmorejo natančno posnemati. Za ambientalno osvetlitev bivalnih prostorov je SK6812 RGBW pogosto boljša izbira od WS2812B.

WS2813 je neposredna nadgradnja z dvema vzporednima podatkovnima žicama. Če ena LED dioda v nizu odpove in prekine signal, prenos podatkov preskočite do naslednje delujoče diode — preostali trak normalno deluje naprej. Za instalacije v stropnih utorlih, pohištvu ali na mestih, kjer je zamenjava posameznih diod težavna, je ta lastnost vredna višje cene.

WS2815 deluje na 12V namesto 5V. Pri enakem toku je padec napetosti vzdolž bakrenih vodnikov trikrat manjši. Praktično to pomeni, da 5-metrski kolut WS2815 ne potrebuje vmesnih napajalne točk — en napajalnik na začetku zadošča. Priporoča se za trakove daljše od 3 metrov, kadar si želite enostavno napeljavo brez vmesnih napajanje točk.

Kdaj ostati pri WS2812B: ko gre za prototip ali hobi projekt, ko imate dostopno 5V napajanje in standardni mikrokrmilnik, in ko nimate posebnih zahtev glede bele barve ali zanesljivosti pri okvarah. WS2812B ima najboljšo knjižnično podporo in največ primerov kode na spletu — kar zelo pohitri začetek dela.

Za primerjavo vseh vrst naslovljivih trakov si oglejte vodič za upravljanje LED trakov, kjer so razloženi tudi načini krmiljenja brez mikrokrmilnika.

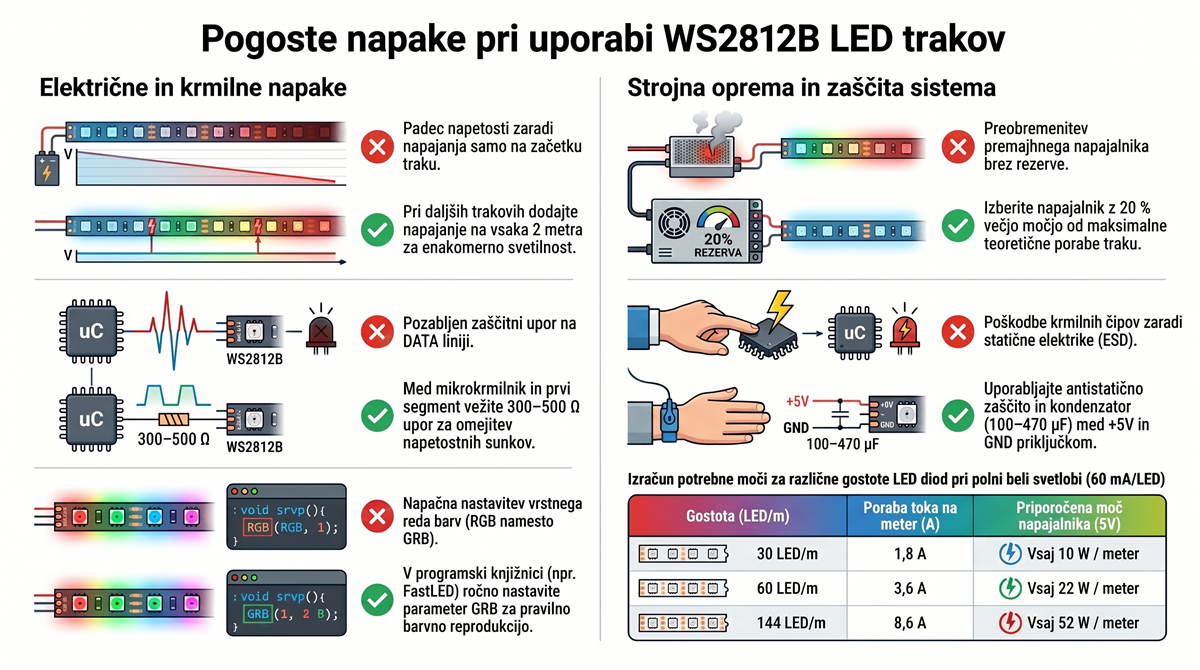

Slabosti in pogoste napake

Vsaka komponenta ima pomanjkljivosti — bolje jih poznati pred začetkom projekta.

Občutljivost na statično elektriko (ESD): integrirani krmilni čip znotraj LED diode nima zaščite pred statično elektriko. Pri rokovanju z nespajkanimi konci traku se izogibajte statično naelektrenim površinam in sintetičnim tkaninám. Tipičen simptom okvare je LED dioda, ki sveti z napačno barvo ali je trajno ugasnjena.

Napetostna nekompatibilnost z 3,3V mikrokrmilniki: ESP32 in ESP8266 delujeta na 3,3V, WS2812B pa pričakuje DATA signal blizu 5V. V večini primerov deluje brez konverterja, a pri daljših žicah ali v motenih okoljih se pojavijo napake — posamezne diode preskočijo ali zasvetijo napačno barvo. Rešitev: logični konverter 3,3V → 5V ali serijski upor 330–500 Ω na DATA liniji.

Enosmerna veriga podatkov: ena poškodovana LED dioda prekine prenos podatkov za vse, ki sledijo. Simptom: trak je od neke točke naprej ugasnjen ali zamrznjen na zadnji barvi. Za dolge instalacije je to resna pomanjkljivost — razmislite o WS2813, ki ima dvojno podatkovno linijo.

Poraba v »ugasnjenem« stanju: tudi ko so vse diode nastavljene na (0, 0, 0), vsak krmilni čip porabi 1–5 mA. Pri 300 diodah to znese 0,3–1,5 W neprekinjene porabe. Za baterijsko napajane projekte je to upoštevati.

Vidno utripanje pri nizki svetlosti: WS2812B krmilnik interno modulira svetlost s PWM pri relativno nizki frekvenci (~400 Hz). Nekateri posamezniki pri nizkih vrednostih svetlosti in hitrih premikanjih oči zaznajo utripanje. Za aplikacije, kjer je to problematično (medicinska oprema, fotografska razsvetljava), je WS2812B neprimerna izbira.

Pogoste napake pri prvem projektu:

• Napajanje samo na začetku traku — povzroča barvne zamike pri dolžinah nad 1–2 m
• Pozabljen upor na DATA liniji — traja včasih dneve, preden se pokaže kot napaka
• Napačen vrstni red barv (RGB namesto GRB) — rdeča in zelena sta zamenjani
• Napajalnik brez rezerve — pri skupni polni moči pride do padca napetosti in nestabilnega delovanja

Pogosta vprašanja

Koliko amperov porabi en WS2812B LED trak na meter?

Pri 60 LED/m in polni beli svetlosti je to 3,6 A na meter. V praksi večina animacij porabi 30–60 % tega — povprečno okrog 1–2 A na meter pri tipičnih učinkih. Za izračun napajalnika vzamemo polno vrednost (60 mA × število LED) in dodamo 20–30 % rezervo.

Je NeoPixel enak WS2812B?

NeoPixel je blagovna znamka podjetja Adafruit za naslovljive RGB LED — večina NeoPixel trakov in ploščdic dejansko uporablja WS2812B čipe. Protokol in električne zahteve so enake. Adafruit NeoPixel knjižnica deluje z vsemi WS2812B trakovi, ne le z uradnimi Adafruit izdelki.

Kako nastaviti svetlost WS2812B LED traka z Arduinom?

Z FastLED knjižnico: FastLED.setBrightness(128); pred FastLED.show(). Vrednost je od 0 (ugasnjeno) do 255 (polna svetlost). Z NeoPixel knjižnico: setBrightness(128); na objektu po inicializaciji. Osvetlitev se nastavi na ravni celotnega niza — za posamezno LED diodo se preprosto zmanjša RGB vrednost (npr. rdeča 50 % = CRGB(128, 0, 0) v FastLED).

Ali WS2812B deluje s 3,3V napajanjem?

Ne — WS2812B zahteva 5V napajanje. Podatkovni signal (DATA) pa je pri večini modulov toleranten na 3,3V izhod mikrokrmilnika, čeprav je nominalno 5V. Za zanesljivo delovanje DATA linije na ESP32 ali ESP8266 dodajte serijski upor 330–500 Ω ali logični konverter.

Zaključek

WS2812B LED trak ostaja standardna izbira za naslovljivo osvetlitev v DIY projektih — ne zato, ker bi bil tehnično superioren vsem alternativam, ampak ker ima najboljšo kombinacijo dostopnosti, dokumentacije in programske podpore. FastLED in NeoPixel knjižnici sta zreli in stabilni, primerov kode je na spletu nešteto, skupnost pa velika.

Za zahtevnejše instalacije (trakovi daljši od 3 m, RGBW zahteve, stropne montaže) preverite WS2815 ali SK6812 RGBW — razlike v ceni so minimalne, prednosti pa so v teh primerih konkretne. Za celoten postopek od napajalnika do prvega programa si oglejte vodič za priklop LED traku. WS2812B LED trak je še naprej prva izbira za vsakogar, ki začenja z naslovljivo osvetlitvijo.
